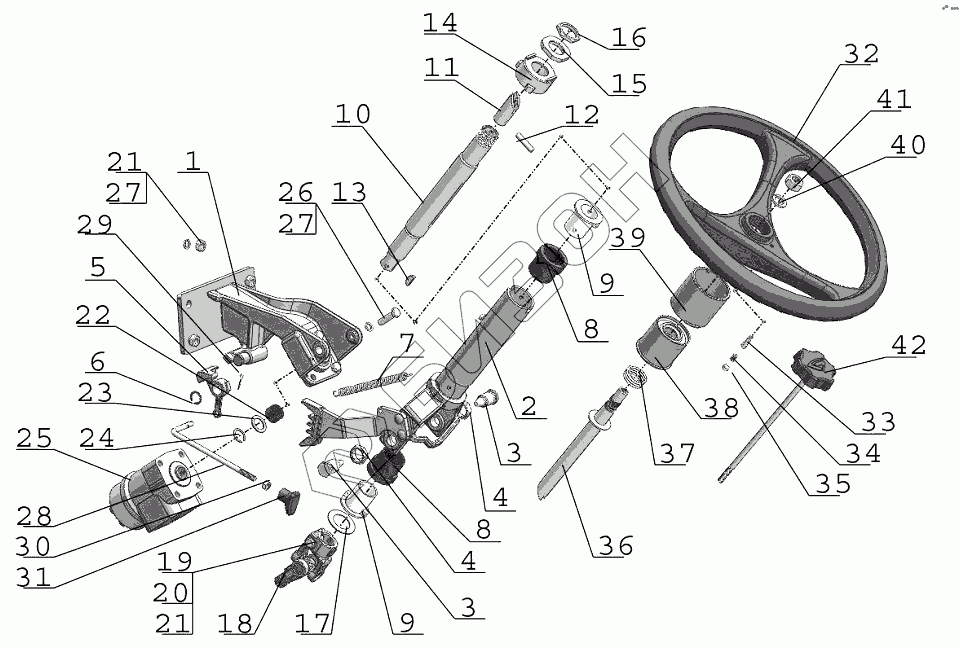

Графический каталог запасных частей к технике: МТЗ 922.5. Колонка рулевая
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
25
25
25
25
25
25
25
25
25
26
27
27
28
29
30
31
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-3401050-Б | 70-3401050-Б | Вал со штифтом и хвостовиком в сборе |
Загрузка ...
|
|
| 822-3401010 | 822-3401010 | Колонка рулевая |
Загрузка ...
|
|
| 1 | 822-3401120 | Кронштейн |
Загрузка ...
|
|
| 2 | 822-3401080 | Труба |
Загрузка ...
|
|
| 3 | 80-3401089 | Винт |
Загрузка ...
|
|
| 4 | М20х1,5-6Н.05.019 | Гайка |
Загрузка ...
|
|
| 5 | 85-3401014-01 | Фиксатор |
Загрузка ...
|
|
| 6 | С18 | Кольцо |
Загрузка ...
|
|
| 7 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 8 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 9 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 10 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 11 | 70-3401054-Б | Хвостовик вала |
Загрузка ...
|
|
| 12 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 13 | СШ-510 | Шпонка |
Загрузка ...
|
|
| 14 | 80-3709022 | Отбойник |
Загрузка ...
|
|
| 15 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 16 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 17 | 600-3401012 | Шайба |
Загрузка ...
|
|
| 18 | 80В-3401150 | Кардан |
Загрузка ...
|
|
| 19 | М10-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 21 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 22 | 85-3401016 | Втулка |
Загрузка ...
|
|
| 23 | 80-3401019 | Шайба |
Загрузка ...
|
|
| 24 | С20 | Кольцо |
Загрузка ...
|
|
| 25 | HKUS160,4-140HP-02,3 | Насос-дозатор |
Загрузка ...
|
|
| 25 | SUB160.140-200-1 | Насос-дозатор |
Загрузка ...
|
|
| 25 | Д160-14.20-02 | Насос-дозатор |
Загрузка ...
|
|
| 25 | LAGC160N12,200-140M01-708S | Насос-дозатор |
Загрузка ...
|
|
| 25 | 1231160BON.PMI | Насос-дозатор |
Загрузка ...
|
|
| 25 | OSPC160ON150G0030 | Насос-дозатор |
Загрузка ...
|
|
| 26 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 28 | 822-3401001-02 | Тяга |
Загрузка ...
|
|
| 29 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 30 | М8-6gH.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 70-4803060 | Рукоятка |
Загрузка ...
|
|
| 32 | 85-3402015 | Колесо рулевое |
Загрузка ...
|
|
| 32 | 70-3402015-А2 | Колесо рулевое |
Загрузка ...
|
|
| 32 | 70-3402015-А1 | Колесо рулевое |
Загрузка ...
|
|
| 33 | 822-3401171 | Палец |
Загрузка ...
|
|
| 34 | 822-3401172 | Пружина |
Загрузка ...
|
|
| 35 | 822-3401173 | Пробка |
Загрузка ...
|
|
| 36 | 85-3401175 | Вал |
Загрузка ...
|
|
| 37 | 50-4608057 | Пружина |
Загрузка ...
|
|
| 38 | 80-3709026 | Втулка |
Загрузка ...
|
|
| 39 | 80-3709025 | Втулка |
Загрузка ...
|
|
| 40 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 41 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 822-3401140-А1 | Зажим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
