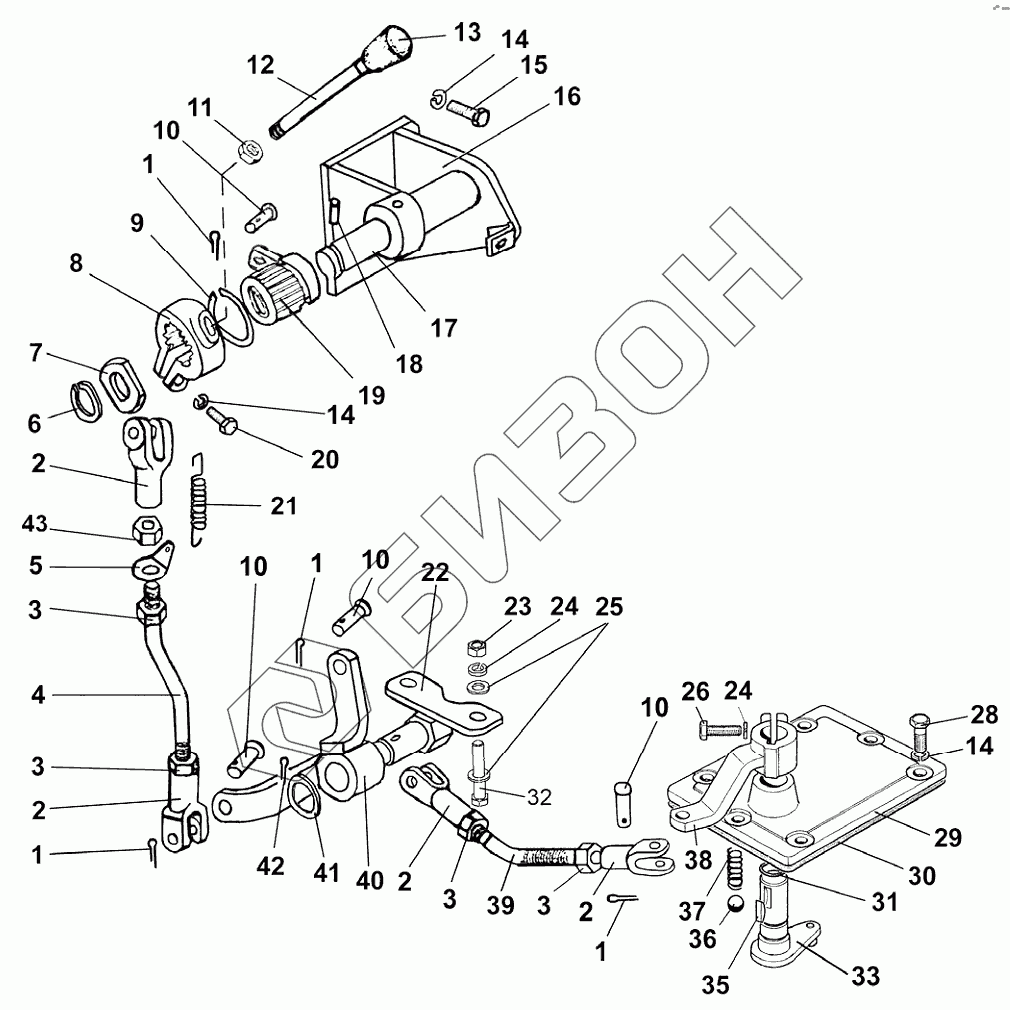

Графический каталог запасных частей к технике: МТЗ 922.5. Управление синхронизированным редуктором/ускорителем
1
1
1
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
28
29
30
31
32
33
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 922-1723025 | 922-1723025 | Тяга |
Загрузка ...
|
|
| 822-1723010 | 822-1723010 | Управление редуктором |
Загрузка ...
|
|
| 922-1723085 | 922-1723085 | Тяга |
Загрузка ...
|
|
| 1 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 2 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 3 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 4 | 922-1723087 | Тяга |
Загрузка ...
|
|
| 5 | 922-1723088 | Шайба |
Загрузка ...
|
|
| 6 | 922-1723089 | Стопор радиальный |
Загрузка ...
|
|
| 7 | 922-1723033 | Шайба |
Загрузка ...
|
|
| 8 | 922-1723066 | Ступица |
Загрузка ...
|
|
| 9 | С40 | Кольцо |
Загрузка ...
|
|
| 10 | Палец12х32 | Палец |
Загрузка ...
|
|
| 11 | М14х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 12 | 922-1723086 | Рычаг |
Загрузка ...
|
|
| 13 | А15.05.020 | Рукоятка |
Загрузка ...
|
|
| 14 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 15 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 922-1602030 | Кронштейн |
Загрузка ...
|
|
| 17 | 922-1602032 | Ось |
Загрузка ...
|
|
| 18 | А.8х40.65Г | Штифт |
Загрузка ...
|
|
| 19 | 922-1723070 | Рычаг |
Загрузка ...
|
|
| 20 | М10-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | 922-1723017 | Пружина |
Загрузка ...
|
|
| 22 | 922-1723080 | Опора |
Загрузка ...
|
|
| 23 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 25 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 26 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 70-1723015 | Крышка |
Загрузка ...
|
|
| 30 | 50-1601347 | Прокладка |
Загрузка ...
|
|
| 31 | 025-030-30-2-2 | Кольцо |
Загрузка ...
|
|
| 32 | М12-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 822-1723050 | Рычаг |
Загрузка ...
|
|
| 35 | СШ611 | Шпонка 6x11 |
Загрузка ...
|
|
| 36 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 37 | 50-1701148-А | Пружина |
Загрузка ...
|
|
| 38 | 822-1723045 | Рычаг |
Загрузка ...
|
|
| 39 | 922-1723016 | Тяга |
Загрузка ...
|
|
| 40 | 922-1723090 | Опора |
Загрузка ...
|
|
| 41 | 922-1723034 | Шайба |
Загрузка ...
|
|
| 42 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 43 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
