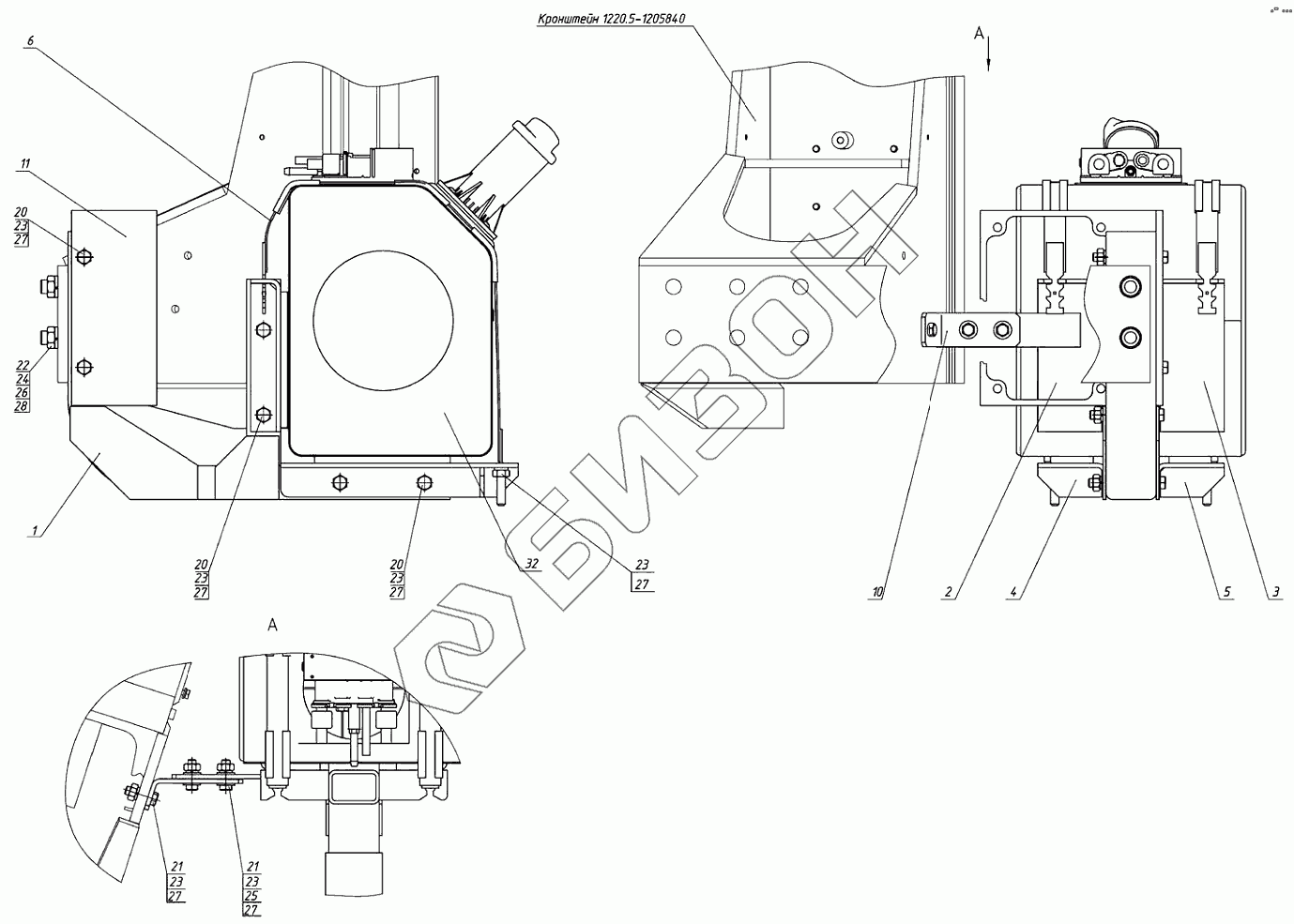

Графический каталог запасных частей к технике: МТЗ 922.5. Установка бака системы SCR
1
2
3
4
5
6
10
11
20
20
20
21
21
22
23
23
23
23
23
23
24
25
26
27
27
27
27
27
27
28
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220.5Р-1201010 | 1220.5Р-1201010 | Установка бака системы SCR |
Загрузка ...
|
|
| 1 | 1220.5Р-1201020 | Кронштейн |
Загрузка ...
|
|
| 2 | 1220.5Р-1201030 | Стойка правая |
Загрузка ...
|
|
| 3 | 1220.5Р-1201040 | Стойка левая |
Загрузка ...
|
|
| 4 | 1220.5Р-1201050 | Опора правая |
Загрузка ...
|
|
| 5 | 1220.5Р-1201060 | Опора левая |
Загрузка ...
|
|
| 6 | 1220.5Р-1201070 | Хомут |
Загрузка ...
|
|
| 10 | 1220.5Р-1201001 | Кронштейн |
Загрузка ...
|
|
| 11 | 1220.5Р-1201002 | Кронштейн |
Загрузка ...
|
|
| 20 | М10-6gх100.58.019 | Болт |
Загрузка ...
|
|
| 21 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | С.10.01.019 | Шайба |
Загрузка ...
|
|
| 26 | С.16.01.019 | Шайба |
Загрузка ...
|
|
| 27 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 28 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 32 | 15РКа245.2-1208010-100 | Бак мочевины в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
