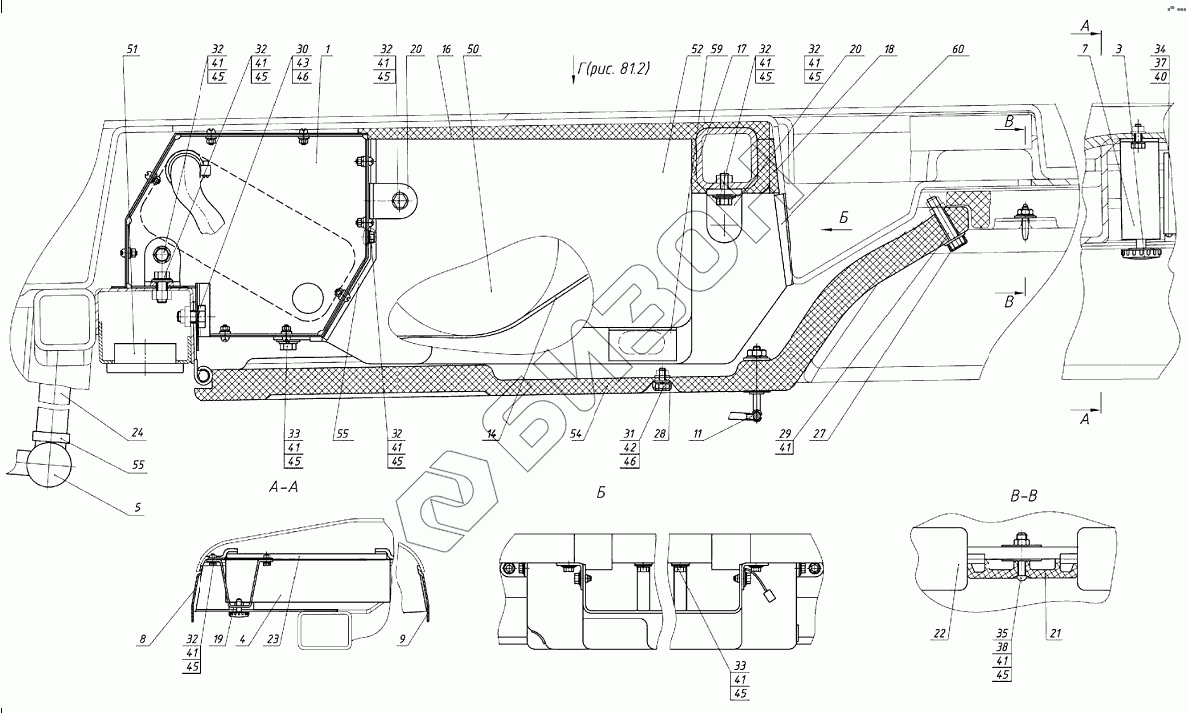

Графический каталог запасных частей к технике: МТЗ 922.5. Установка отопителя 921-8100005
1
3
4
5
7
8
9
11
14
16
17
18
19
20
20
21
22
23
24
27
28
29
30
31
32
32
32
32
32
32
32
33
33
34
35
37
38
40
41
41
41
41
41
41
41
41
41
41
41
42
43
45
45
45
45
45
45
45
45
45
45
46
46
50
51
52
52
52
54
54
54
55
55
55
55
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 921-8100005 | 921-8100005 | Установка отопителя |
Загрузка ...
|
|
| 1 | 921-8101700 | Отопитель |
Загрузка ...
|
|
| 3 | 80-3805065 | Винт |
Загрузка ...
|
|
| 4 | 80-8104070 | Фильтр |
Загрузка ...
|
|
| 5 | 822-8101020 | Трасса шлангов отопителя |
Загрузка ...
|
|
| 7 | 822-8104070 | Кронштейн |
Загрузка ...
|
|
| 8 | 822-8104080-Б | Крышка левая |
Загрузка ...
|
|
| 9 | 822-8104080-Б-01 | Крышка правая |
Загрузка ...
|
|
| 11 | 822-8204030 | Козырек |
Загрузка ...
|
|
| 14 | 921-8101702 | Лента |
Загрузка ...
|
|
| 15 | 921-8101704 | Кронштейн |
Загрузка ...
|
|
| 16 | 921-8101706 | Уплотнитель |
Загрузка ...
|
|
| 17 | 921-8101706-01 | Уплотнитель |
Загрузка ...
|
|
| 18 | 921-8101706-02 | Уплотнитель |
Загрузка ...
|
|
| 19 | 70-6702054 | Упор |
Загрузка ...
|
|
| 20 | 70-6702111 | Угольник |
Загрузка ...
|
|
| 21 | 80-8100011-Б | Крышка |
Загрузка ...
|
|
| 22 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 23 | 822-8101013-02 | Уплотнитель |
Загрузка ...
|
|
| 24 | 822-8101021-03 | Шланг |
Загрузка ...
|
|
| 25 | 80-8101015 | Шланг |
Загрузка ...
|
|
| 26 | 921-8101707 | Шланг |
Загрузка ...
|
|
| 27 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 28 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 29 | М6-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | В.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 35 | В.М6-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 37 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 38 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 40 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 41 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 42 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 43 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 44 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 45 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 46 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | ЭВИ12-302 | Вентилятор |
Загрузка ...
|
|
| 51 | 063064,ОА | Дефлектор |
Загрузка ...
|
|
| 52 | 921-8101730 | Кожух |
Загрузка ...
|
|
| 52 | 921-8101730-А | Кожух |
Загрузка ...
|
|
| 53 | ПО11 | Кран |
Загрузка ...
|
|
| 54 | 822-8100100-Б1 | Панель |
Загрузка ...
|
|
| 54 | 822-8100100-А1,Ж | Панель |
Загрузка ...
|
|
| 55 | TORRO16-27,971 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 55 | TORRO16-25,9-C6W | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 59 | АбрисЛТ20х2 | Герметик |
Загрузка ...
|
|
| 60 | ВикарЛТ50х2 | Герметик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
