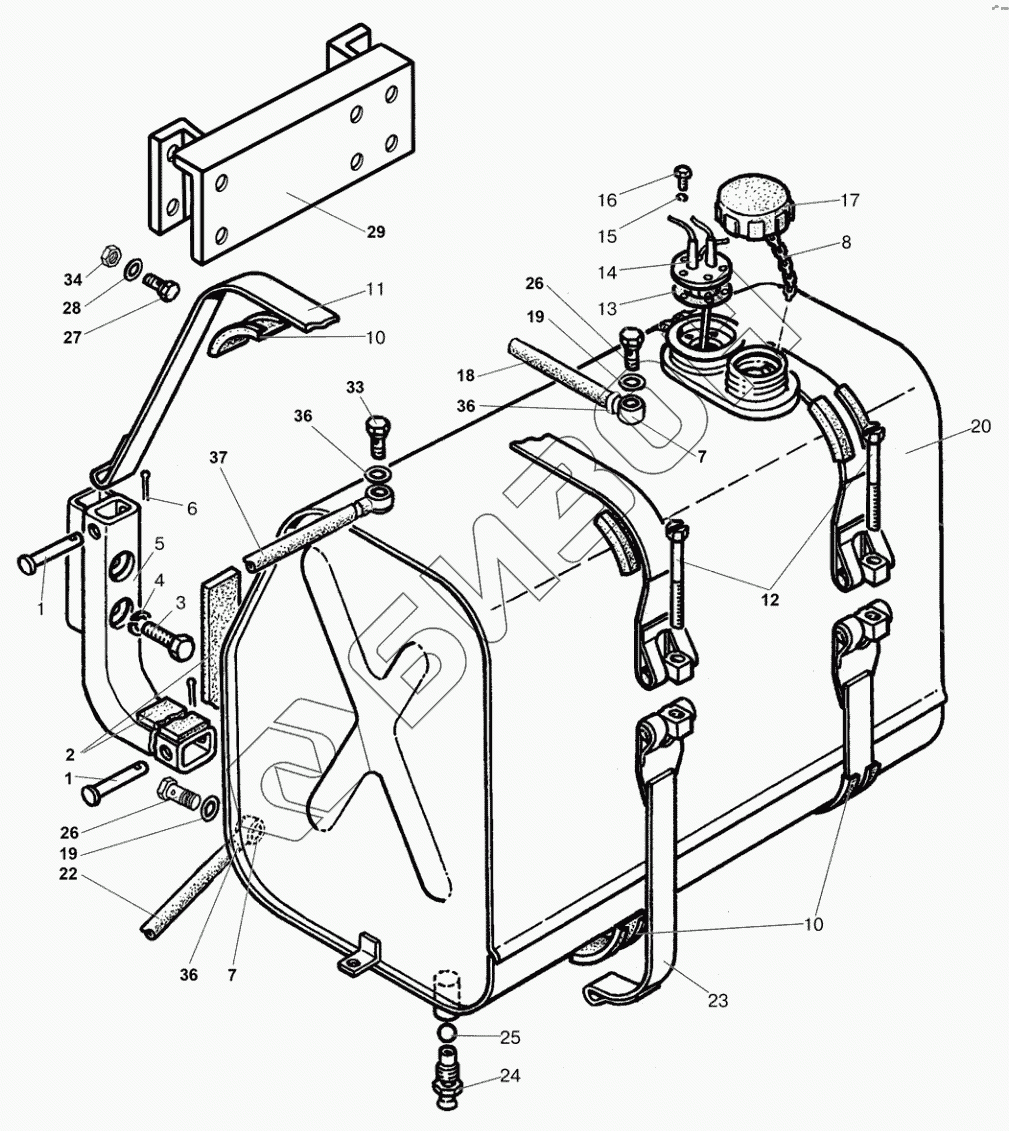

Графический каталог запасных частей к технике: МТЗ 923.4. Бак
1
1
2
3
4
5
5
5
6
7
7
8
10
10
11
12
13
14
14
14
14
14
15
16
17
18
18
18
18
18
18
18
19
19
20
22
22
22
22
22
22
22
23
24
25
26
26
27
28
29
33
33
33
34
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 923-1101000-02 | 923-1101000-02 | Бак |
Загрузка ...
|
|
| 925-1101600 | 925-1101600 | Бак |
Загрузка ...
|
|
| 925М-1101300-01 | 925М-1101300-01 | Бак |
Загрузка ...
|
|
| 923-1101600-01 | 923-1101600-01 | Бак |
Загрузка ...
|
|
| 1 | 1522-1101125 | Палец |
Загрузка ...
|
|
| 2 | 1522-1101118 | Прокладка |
Загрузка ...
|
|
| 3 | М16-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 5 | 923В-1101130 | Кронштейн |
Загрузка ...
|
|
| 5 | 923-1101130 | Кронштейн |
Загрузка ...
|
|
| 6 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 7 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 8 | 36-1101070 | Цепочка |
Загрузка ...
|
|
| 10 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 11 | 923-1101140 | Лента |
Загрузка ...
|
|
| 12 | 1522-1101005 | Болт |
Загрузка ...
|
|
| 13 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 14 | ДУОТ.550Ч-01 | Датчик объема топлива |
Загрузка ...
|
|
| 14 | ДОТ.550Ч-01 | Датчик объема топлива |
Загрузка ...
|
|
| 14 | ДОТ.550В-01 | Датчик объема топлива |
Загрузка ...
|
|
| 15 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 16 | В.М5-6gх35.58.019 | Винт |
Загрузка ...
|
|
| 17 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 18 | 920-1101162-02 | Трубка |
Загрузка ...
|
|
| 18 | 920-1101162-01 | Трубка |
Загрузка ...
|
|
| 18 | 1221-2412026-03 | Рукав |
Загрузка ...
|
|
| 18 | 920-1101162-07 | Трубка |
Загрузка ...
|
|
| 19 | РМ-14 | Шайба |
Загрузка ...
|
|
| 20 | 923-1101210 | Бак |
Загрузка ...
|
|
| 21 | NORMATORRO12-22/971 | Хомут |
Загрузка ...
|
|
| 21 | NORMATORRO12-20/9-C6W | Хомут с червячной резьбой 12-22 |
Загрузка ...
|
|
| 22 | 920-1101162-09 | Трубка |
Загрузка ...
|
|
| 22 | 920-1101240-06 | Топливопровод |
Загрузка ...
|
|
| 22 | 920-1101162-07 | Трубка |
Загрузка ...
|
|
| 22 | 920-1101240-03 | Топливопровод |
Загрузка ...
|
|
| 23 | 1522-1101140 | Лента |
Загрузка ...
|
|
| 24 | 822-1101081 | Штуцер |
Загрузка ...
|
|
| 25 | 11,112-100 | Шарик |
Загрузка ...
|
|
| 26 | Д18-051 | Болт |
Загрузка ...
|
|
| 27 | М16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 29 | 925М-1101310 | Кронштейн |
Загрузка ...
|
|
| 33 | 36-1104787 | Болт |
Загрузка ...
|
|
| 33 | КГ1/8dm.А12.019 | Пробка |
Загрузка ...
|
|
| 34 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | РМ10 | Шайба |
Загрузка ...
|
|
| 37 | 920-1101160-04 | Топливопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
