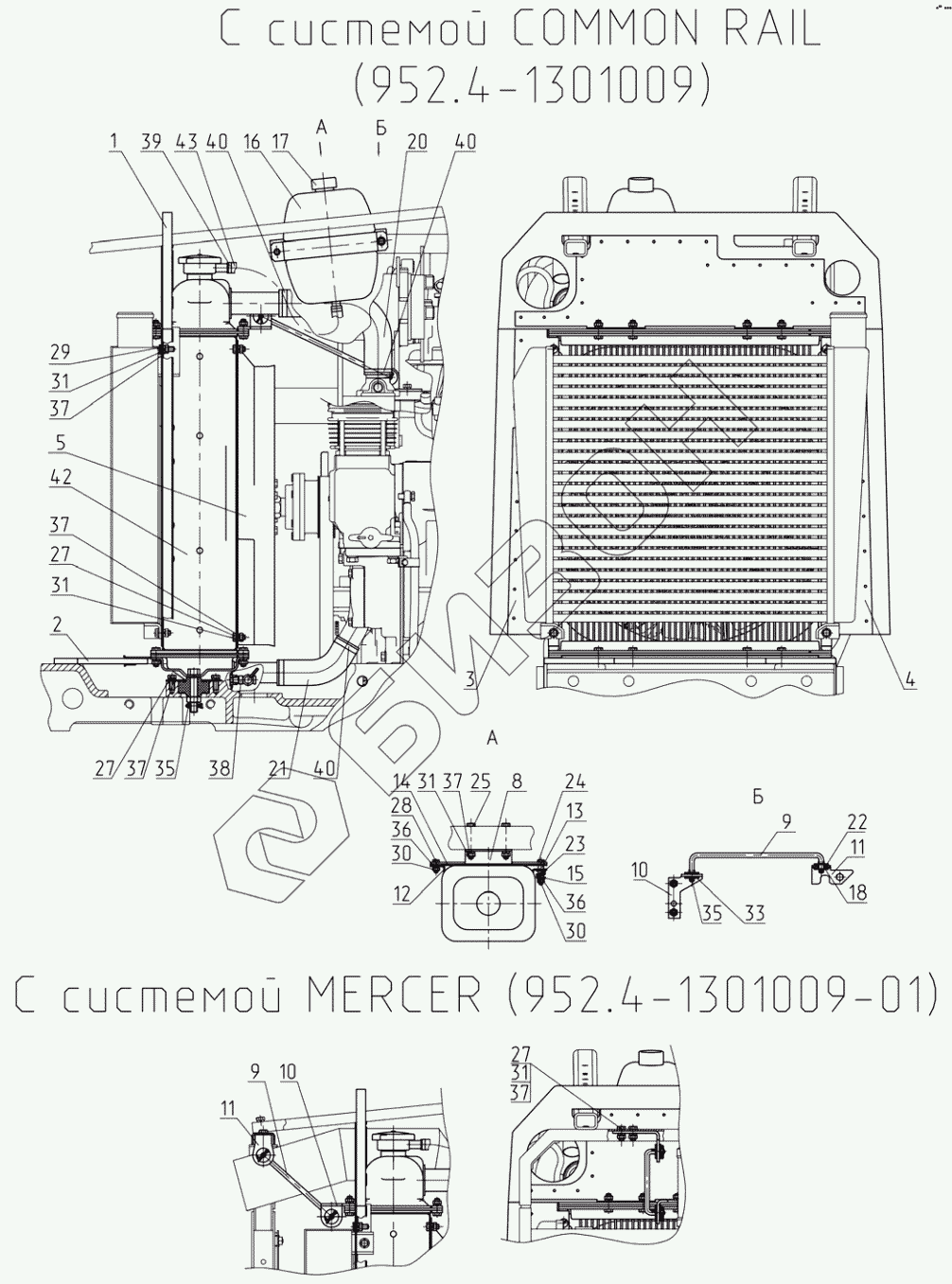

Графический каталог запасных частей к технике: МТЗ 923.4. Блок охлаждения
1
2
3
4
5
8
9
9
9
9
10
10
11
11
11
11
12
13
14
15
16
17
18
20
21
22
23
24
25
27
27
27
28
28
29
30
30
31
31
31
31
33
35
35
36
36
37
37
37
37
37
38
39
39
39
40
40
40
40
40
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 952.4-1301009-012 | 952.4-1301009-012 | Блок охлаждения |
Загрузка ...
|
|
| 952.4-13010091 | 952.4-13010091 | Блок охлаждения |
Загрузка ...
|
|
| 1 | 952.4-1301310 | Уплотнитель |
Загрузка ...
|
|
| 2 | 952.4-1301320 | Уплотнитель |
Загрузка ...
|
|
| 3 | 952.4-1301330 | Уплотнитель |
Загрузка ...
|
|
| 4 | 952.4-1301330-01 | Уплотнитель |
Загрузка ...
|
|
| 5 | 70-1309080 | Кожух |
Загрузка ...
|
|
| 8 | 952.4-1311001 | Кронштейн |
Загрузка ...
|
|
| 9 | 1025-1302003-Б | Растяжка |
Загрузка ...
|
|
| 9 | 1025-1302003-Б-01 | Растяжка |
Загрузка ...
|
|
| 10 | 1520-1302072 | Кронштейн |
Загрузка ...
|
|
| 11 | 952.4-1302001 | Кронштейн |
Загрузка ...
|
|
| 11 | 80-1302011 | Кронштейн |
Загрузка ...
|
|
| 12 | 80-1311002 | Хомут |
Загрузка ...
|
|
| 13 | 80-1311003 | Втулка |
Загрузка ...
|
|
| 14 | 80-1311004 | Пластина |
Загрузка ...
|
|
| 15 | 80-1311006 | Тарелка |
Загрузка ...
|
|
| 16 | 80П-1311010-А | Бачек расширительный |
Загрузка ...
|
|
| 17 | 80П-1311011 | Пробка |
Загрузка ...
|
|
| 18 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 20 | 85-1303001 | Шланг |
Загрузка ...
|
|
| 21 | 85-1303010 | Шланг |
Загрузка ...
|
|
| 22 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 23 | 54.06.413 | Пружина |
Загрузка ...
|
|
| 24 | М6-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | М8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | В.М8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 30 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 35 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 36 | 6Т | Шайба |
Загрузка ...
|
|
| 37 | 8Т | Шайба |
Загрузка ...
|
|
| 38 | КГ1/4dm.А12.019 | Пробка |
Загрузка ...
|
|
| 39 | NORMATORRO16-27/971 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 39 | NORMATORRO16-25/9-C6W | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 40 | NORMATORRO35-50/971 | Хомут с червячной резьбой 35-50 |
Загрузка ...
|
|
| 40 | NORMATORRO32-50/9-C6W | Хомут с червячной резьбой 35-50 |
Загрузка ...
|
|
| 42 | 1025.13.01.010Б | Радиатор водяной |
Загрузка ...
|
|
| 43 | 14х23-1,6 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
