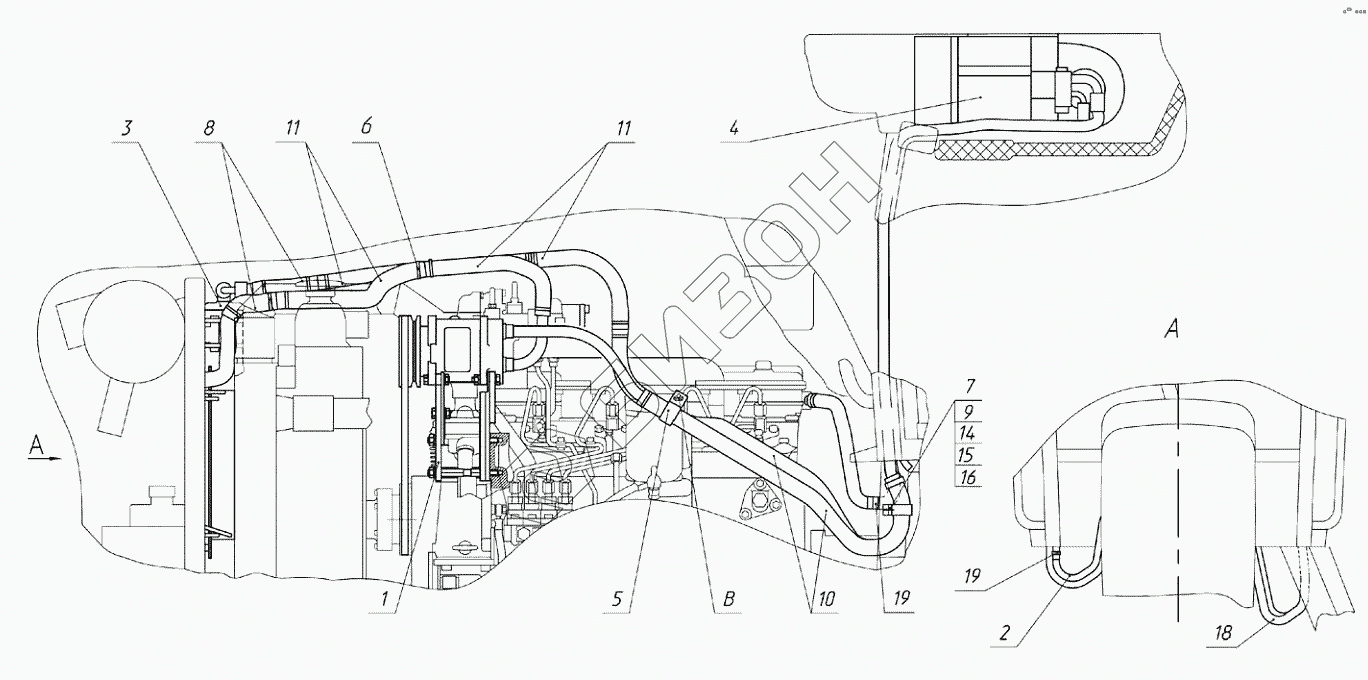

Графический каталог запасных частей к технике: МТЗ 923.4. Кондиционер 923.5-8100010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
14
15
16
18
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
923.5-8100010 923.5-8100010 Кондиционер
Загрузка ...
1 950-8114010 Компрессор кондиционера
Загрузка ...
2 822-8101020-01 Трасса шлангов отопителя
Загрузка ...
3 1025-8112010 Установка конденсатора
Загрузка ...
4 2022.5-8101010 Установка отопителя-охладителя
Загрузка ...
5 П80-4607013 Хомут
Загрузка ...
6 80-3723045-01 Манжета
Загрузка ...
7 923-3723012 Хомутик
Загрузка ...
8 2822ДЦ-8100013-01 Шланг
Загрузка ...
9 3022-8100011 Трубка
Загрузка ...
10 3022-8100012 Шланг
Загрузка ...
11 3022-8100012-01 Шланг
Загрузка ...
14 М8-6gх16.88.35.019 Болт
Загрузка ...
15 М8-6Н.6.019 Гайка
Загрузка ...
16 Шайба
Загрузка ...
18 МТ8100000-01 Кондиционер
Загрузка ...
19 NORMATORRO16-27/971 Хомут с червячной резьбой 16-27
Загрузка ...
19 НОРМАTORRO16-25/9-C6W Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
