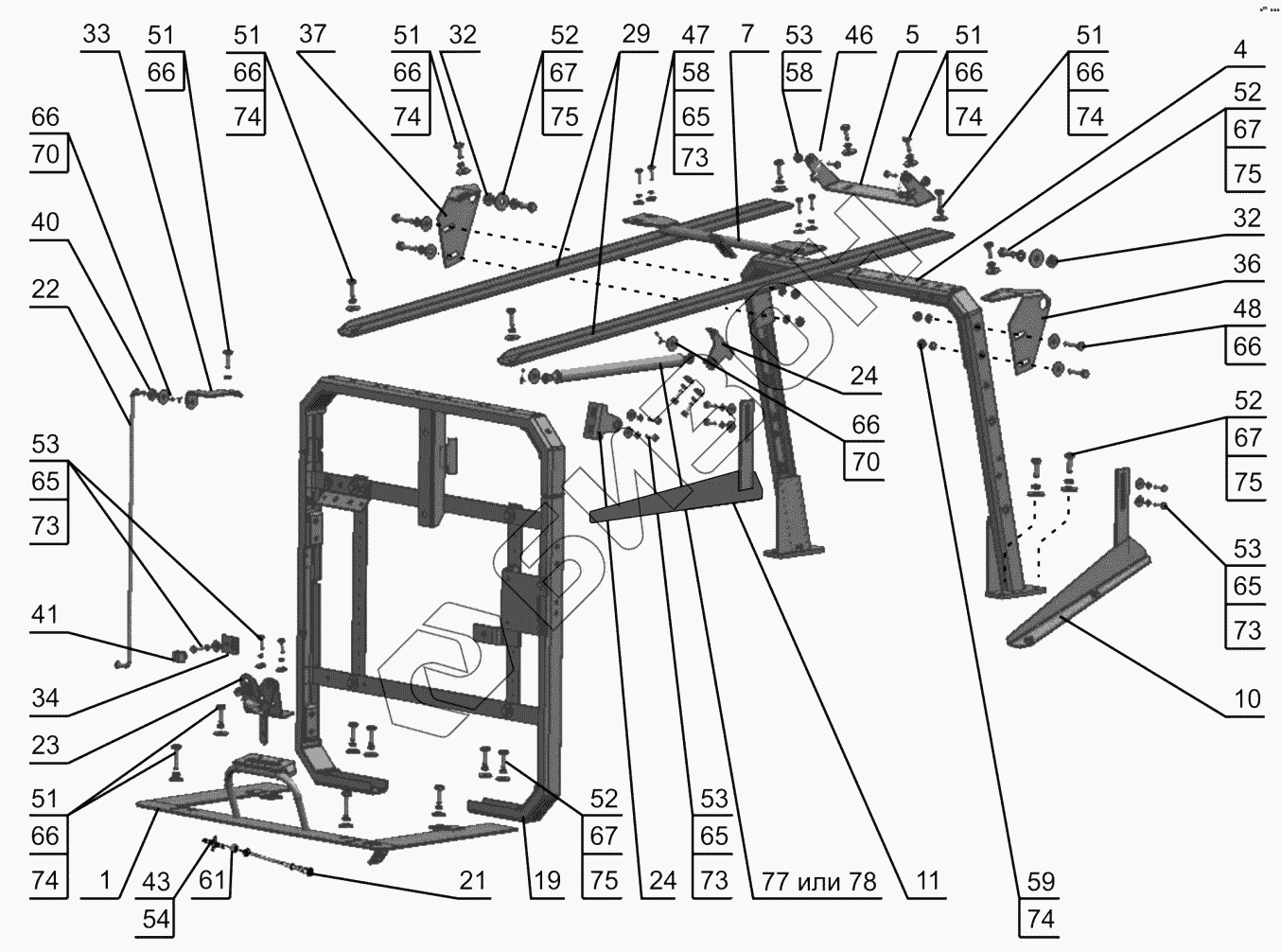

Графический каталог запасных частей к технике: МТЗ 923.4. Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
4
5
7
10
11
19
21
22
23
24
24
29
32
32
33
34
36
37
40
41
43
46
47
48
51
51
51
51
51
51
52
52
52
52
53
53
53
53
54
58
58
59
61
65
65
65
65
66
66
66
66
66
66
66
66
66
67
67
67
67
70
70
73
73
73
73
74
74
74
74
74
74
75
75
75
75
77
78
Позиция на иллюстрации Заводской номер детали Название детали Цена
921.3-8400005-02 921.3-8400005-02 Облицовка
Загрузка ...
1 921.3-8400040 Рама
Загрузка ...
2 921.3-8401090 Решетка
Загрузка ...
3 8400.007 Капот
Загрузка ...
4 921.3-8402050 Дуга
Загрузка ...
5 921.3-8402080 Опора
Загрузка ...
6 921.3-8402095-А Фиксатор
Загрузка ...
7 921.3-8402150 Кронштейн
Загрузка ...
8 921.3-8402250-А Поручень
Загрузка ...
9 8400.011 Люк
Загрузка ...
10 921.3-8402460 Опора
Загрузка ...
11 921.3-8402460-01 Опора
Загрузка ...
19 950.3-8402025-А Рамка
Загрузка ...
21 822-8400080 Трос управления
Загрузка ...
22 90-8400070 Тяга
Загрузка ...
23 80-8402410 Замок
Загрузка ...
24 80-6708225-01 Кронштейн
Загрузка ...
25 921.3-8400020 Каркас
Загрузка ...
26 921.3-8400030 Кронштейн
Загрузка ...
29 921.3-8400013-Б Стяжка
Загрузка ...
30 921.3-8400017 Решетка
Загрузка ...
31 921.3-8400017-01 Решетка
Загрузка ...
32 921.3-8400077 Втулка
Загрузка ...
33 921.3-8400101 Кронштейн
Загрузка ...
34 921.3-8400102 Кронштейн
Загрузка ...
35 921.3-8401088 Решетка
Загрузка ...
36 921.3-8402071 Кронштейн
Загрузка ...
37 921.3-8402071-01 Кронштейн
Загрузка ...
40 549А-1305044 Кольцо
Загрузка ...
41 90-8400021 Зажим
Загрузка ...
43 70-4803023 Муфта
Загрузка ...
45 А30.04.017 Колпачок
Загрузка ...
46 Ш134-015 Пружина
Загрузка ...
47 М6-6gх40.88.35.019 Болт
Загрузка ...
48 М8-6gх45.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
49 М8-6gх20.88.35.019 Болт
Загрузка ...
51 М8-6gх25.88.35.019 Болт
Загрузка ...
52 М10-6gх25.88.35.019 Болт
Загрузка ...
53 М6-6gх20.88.35.019 Болт
Загрузка ...
54 В.М5-6gх20.58.019 Винт
Загрузка ...
55 В.М8-6gх25.58.019 Винт
Загрузка ...
58 М6-6Н.6.019 Гайка
Загрузка ...
59 М8-6Н.6.019 Гайка
Загрузка ...
61 М12х1,25-6Н.6.019 Гайка
Загрузка ...
65 С6.01.019 Шайба
Загрузка ...
66 С8.01.019 Шайба
Загрузка ...
67 С10.01.019 Шайба
Загрузка ...
70 3,2х20.019 Шплинт
Загрузка ...
73 Шайба
Загрузка ...
74 Шайба
Загрузка ...
75 10.ОТ Шайба
Загрузка ...
77 11.5.6308010 Пружина газовая
Загрузка ...
78 01625033А Пружина газовая
Загрузка ...
80 921.3-8402310 Боковина
Загрузка ...
80 921.3-8402310-Б Боковина
Загрузка ...
81 921.3-8402310-01 Боковина
Загрузка ...
81 921.3-8402310-01-Б Боковина
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
