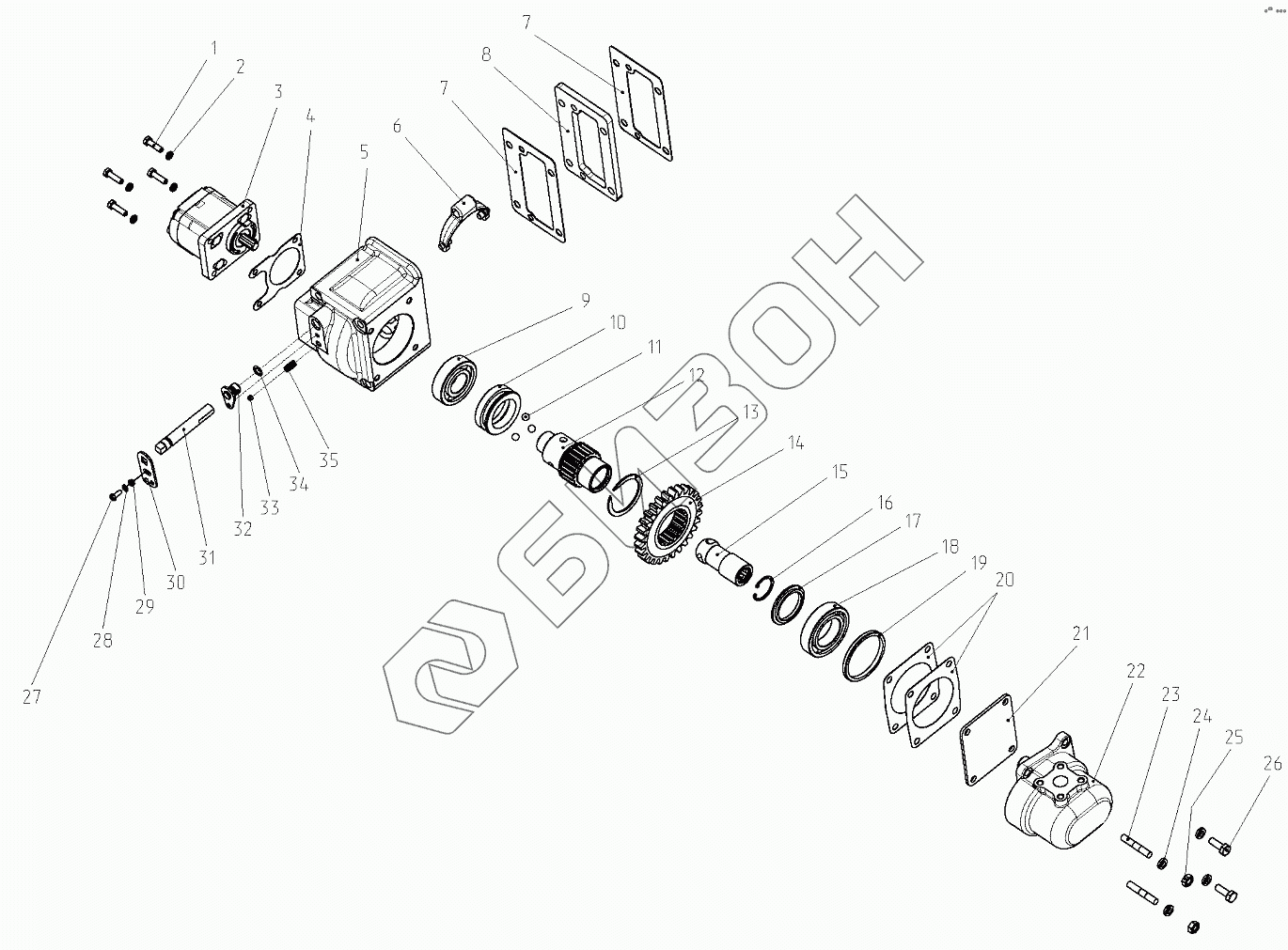

Графический каталог запасных частей к технике: МТЗ 923.4. Привод насоса 77-4604010
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4604030 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 77-4604010 | 77-4604010 | Привод насосов |
Загрузка ...
|
|
| 77-4604045 | 77-4604045 | Ось |
Загрузка ...
|
|
| 1 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 8Т | Шайба |
Загрузка ...
|
|
| 3 | НШ10Б-3Л | Насос шестеренчатый |
Загрузка ...
|
|
| 4 | 50-1022062-Б | Прокладка |
Загрузка ...
|
|
| 5 | 77-4604011 | Корпус |
Загрузка ...
|
|
| 6 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 7 | 77-1601342 | Прокладка |
Загрузка ...
|
|
| 8 | 77-1601343 | Пластина |
Загрузка ...
|
|
| 9 | 307А | Подшипник |
Загрузка ...
|
|
| 10 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 11 | 11,112-100 | Шарик |
Загрузка ...
|
|
| 12 | 77-4604012 | Вал |
Загрузка ...
|
|
| 13 | 2С65 | Кольцо |
Загрузка ...
|
|
| 14 | 77-4604013 | Шестерня |
Загрузка ...
|
|
| 15 | 77-4604014 | Втулка |
Загрузка ...
|
|
| 16 | С40 | Кольцо |
Загрузка ...
|
|
| 17 | 77-4604017 | Шайба |
Загрузка ...
|
|
| 18 | 210АУШ1 | Подшипник |
Загрузка ...
|
|
| 19 | 77-4604016-01 | Шайба |
Загрузка ...
|
|
| 19 | 77-4604016 | Шайба |
Загрузка ...
|
|
| 20 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 21 | 77-4604018 | Крышка |
Загрузка ...
|
|
| 22 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 23 | М103р/6gх25.66.019 | Шпилька |
Загрузка ...
|
|
| 24 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 25 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 6Т | Шайба |
Загрузка ...
|
|
| 29 | 822-4604019 | Втулка |
Загрузка ...
|
|
| 30 | 77-4604042 | Пластина |
Загрузка ...
|
|
| 31 | 100-4617118 | Ось |
Загрузка ...
|
|
| 32 | 77-4604045 | Ось |
Загрузка ...
|
|
| 33 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 34 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 35 | 80-3405044 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
