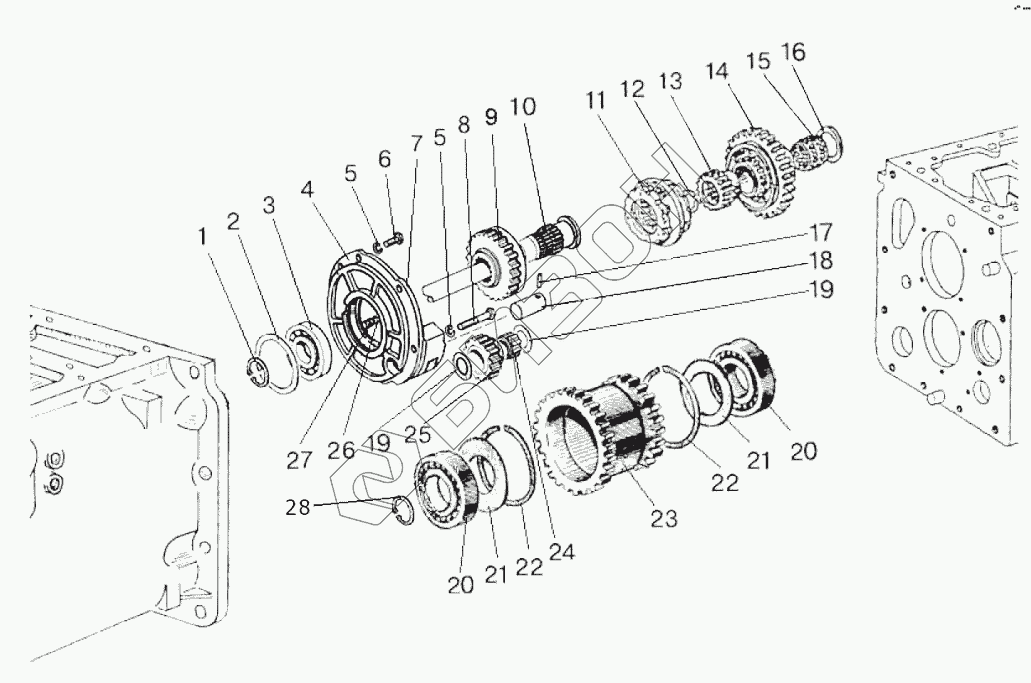

Графический каталог запасных частей к технике: МТЗ 923.4. Синхронизированный реверс-редуктор
1
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1721040 | 50-1721040 | Шестерня |
Загрузка ...
|
|
| Р70-1721020 | Р70-1721020 | Вал |
Загрузка ...
|
|
| 1 | 2С55 | Кольцо |
Загрузка ...
|
|
| 2 | 2С100 | Кольцо |
Загрузка ...
|
|
| 3 | 211АУШ1 | Подшипник |
Загрузка ...
|
|
| 4 | 74-1721023 | Прокладка |
Загрузка ...
|
|
| 4 | 74-1721023-01 | Прокладка |
Загрузка ...
|
|
| 5 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 6 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | Р70-1721022 | Крышка опорная |
Загрузка ...
|
|
| 8 | М10-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Р70-1721090 | Шестерня |
Загрузка ...
|
|
| 10 | 74-1721113 | Вал |
Загрузка ...
|
|
| 11 | 74-1701060-А | Синхронизатор |
Загрузка ...
|
|
| 12 | С40 | Кольцо |
Загрузка ...
|
|
| 13 | 74-1721028 | Втулка |
Загрузка ...
|
|
| 14 | 74-1721080-01 | Шестерня |
Загрузка ...
|
|
| 15 | 3КК50х57х36Е | Подшипник |
Загрузка ...
|
|
| 16 | 74-1701026 | Шайба |
Загрузка ...
|
|
| 17 | 70-1723012 | Штифт 6х36.88.016 |
Загрузка ...
|
|
| 18 | Р70-1721023 | Ось |
Загрузка ...
|
|
| 19 | Р70-1721021 | Шайба |
Загрузка ...
|
|
| 20 | 212АУШ1 | Подшипник |
Загрузка ...
|
|
| 21 | 70-1721318 | Шайба маслоотражательная |
Загрузка ...
|
|
| 22 | 2С110 | Кольцо |
Загрузка ...
|
|
| 23 | 50-1721041 | Шестерня |
Загрузка ...
|
|
| 24 | 864906Е | Роликоподшипник |
Загрузка ...
|
|
| 25 | Р70-1721024 | Шестерня |
Загрузка ...
|
|
| 26 | 12-12-306 | Кольцо |
Загрузка ...
|
|
| 27 | 52-2308094 | Штифт |
Загрузка ...
|
|
| 28 | 2С60 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
