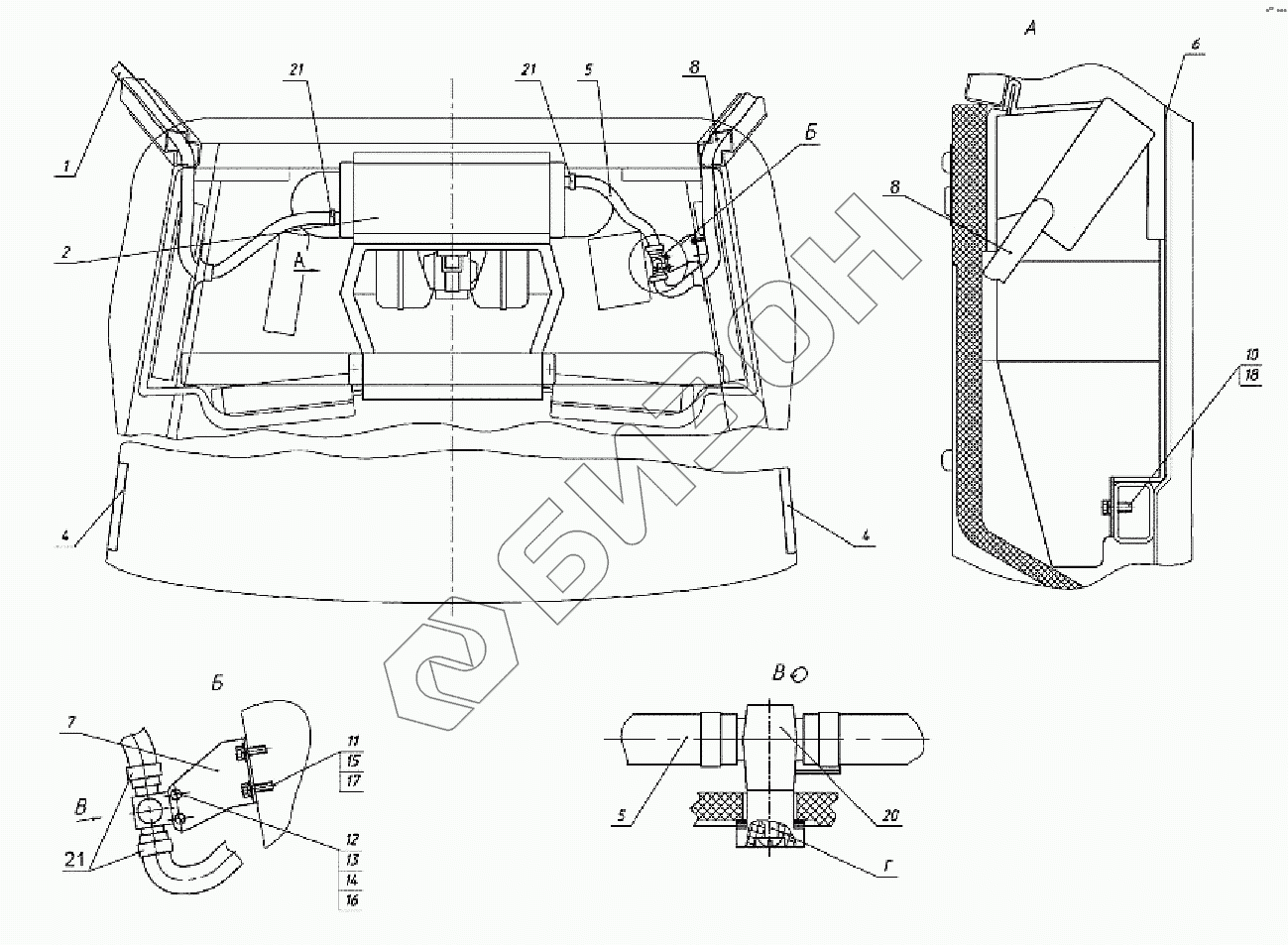

Графический каталог запасных частей к технике: МТЗ 923.4. Система отопления и вентиляции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
4
5
5
6
7
8
8
10
11
12
13
14
15
16
17
18
20
21
21
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1224.4-8101010 1224.4-8101010 Система отопления и вентиляция
Загрузка ...
1 822-8101020-01 Трасса шлангов отопителя
Загрузка ...
2 1522-8101100 Отопитель - вентилятор
Загрузка ...
4 2522-8104010 Установка фильтра
Загрузка ...
5 1522-8101012-06 Шланг
Загрузка ...
6 1522-8101013-02 Уплотнитель
Загрузка ...
7 1522-8101034 Кронштейн
Загрузка ...
8 1522-8101012 Шланг
Загрузка ...
10 М8-6gх25.88.35.019 Болт
Загрузка ...
11 М6-6gх25.88.35.019 Болт ГОСТ 7798-70
Загрузка ...
12 В.М5-6gх16.58.019 Винт
Загрузка ...
13 М5-6Н.6.019 Гайка ГОСТ 5915-70
Загрузка ...
14 С.5.01.019 Шайба
Загрузка ...
15 С.6.01.019 Шайба
Загрузка ...
16 Шайба
Загрузка ...
17 Шайба
Загрузка ...
18 Шайба
Загрузка ...
20 ПО11 Кран
Загрузка ...
21 НОРМАTORRO20-32/9-C6W Хомут
Загрузка ...
21 NORMATORRO20-32/971 Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
