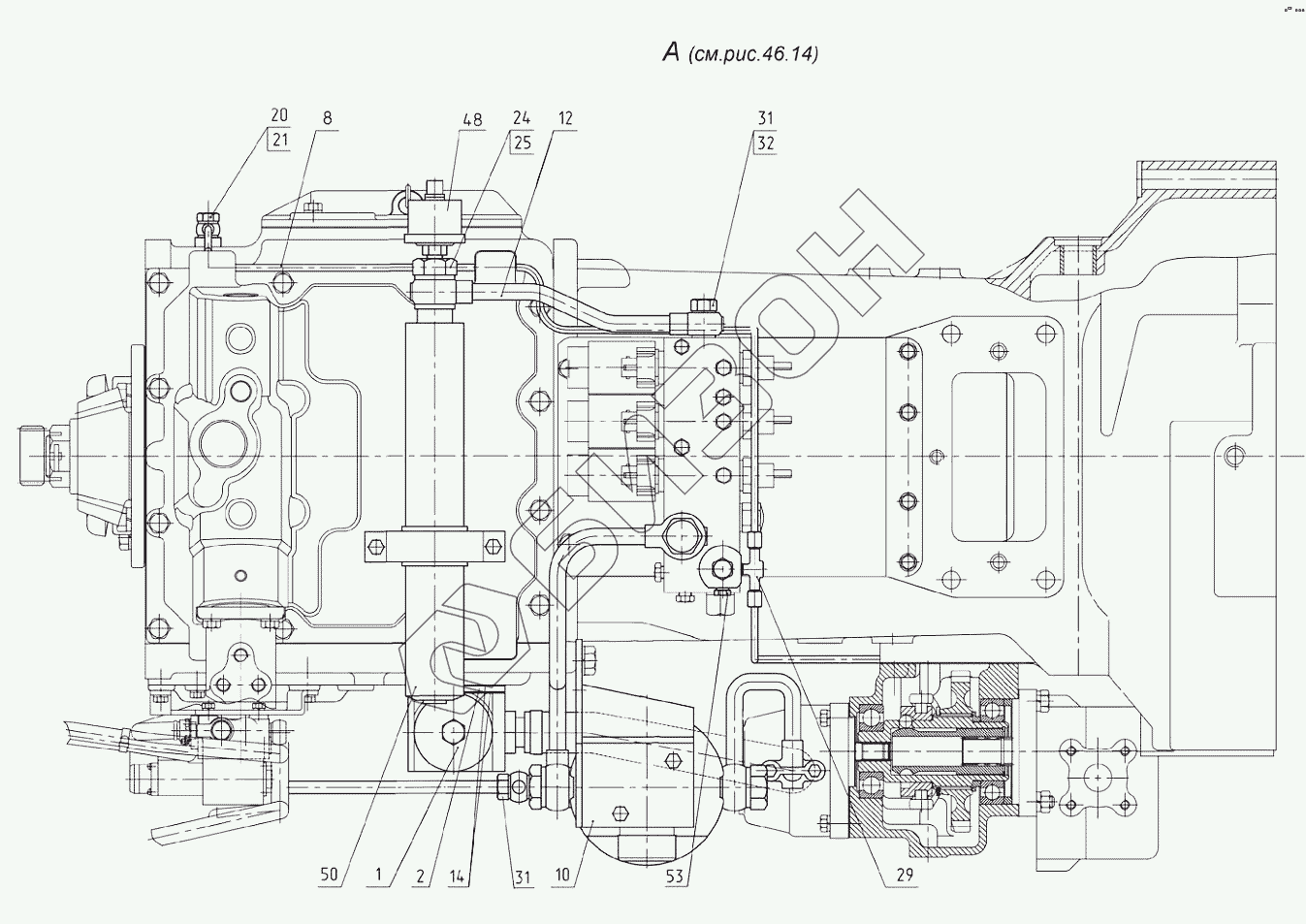

Графический каталог запасных частей к технике: МТЗ 923.4. Система смазки и управления трансмиссии
1
2
8
10
12
14
20
21
24
25
29
31
31
32
48
50
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77-4637200-01 | 77-4637200-01 | Система смазки и управления транс- миссии |
Загрузка ...
|
|
| 1 | 77-4637210 | Фильтр магнитный |
Загрузка ...
|
|
| 2 | 77-4637215 | Маслозаборник |
Загрузка ...
|
|
| 3 | 77-4637250 | Фильтр |
Загрузка ...
|
|
| 4 | 77-4637270-01 | Маслопровод |
Загрузка ...
|
|
| 6 | 77-4637275 | Маслопровод |
Загрузка ...
|
|
| 7 | 77-4637280 | Маслопровод |
Загрузка ...
|
|
| 8 | 77-4637285 | Маслопровод |
Загрузка ...
|
|
| 9 | 77-4637295 | Маслопровод |
Загрузка ...
|
|
| 10 | 77-4637305 | Кронштейн |
Загрузка ...
|
|
| 11 | 77-4637310 | Угольник |
Загрузка ...
|
|
| 12 | 77-4637325 | Маслопровод |
Загрузка ...
|
|
| 13 | 77-4637217 | Хомут |
Загрузка ...
|
|
| 14 | 77-4637218 | Прокладка |
Загрузка ...
|
|
| 15 | 77-4637316 | Переходник |
Загрузка ...
|
|
| 16 | 77-4637317 | Болт |
Загрузка ...
|
|
| 17 | 77-4637319 | Рукав |
Загрузка ...
|
|
| 18 | 77-4637322 | Прокладка |
Загрузка ...
|
|
| 20 | 36-1104787 | Болт |
Загрузка ...
|
|
| 21 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 23 | 40-4607032 | Болт |
Загрузка ...
|
|
| 24 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 25 | 80-4607439 | Болт |
Загрузка ...
|
|
| 26 | 2822-4607051 | Болт |
Загрузка ...
|
|
| 28 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 29 | 1221-2407288 | Тройник |
Загрузка ...
|
|
| 31 | Д18-051 | Болт |
Загрузка ...
|
|
| 32 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 35 | М8-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 43 | 8ТОСТ37.001.115-75 | Шайба |
Загрузка ...
|
|
| 48 | ДД-20М | Датчик давления |
Загрузка ...
|
|
| 50 | 77-4621010 | Пневмоаккумулятор |
Загрузка ...
|
|
| 52 | НОРМАTORRO25-40/9-C6W | Хомут |
Загрузка ...
|
|
| 53 | КГ1/8dm.А12.019 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
