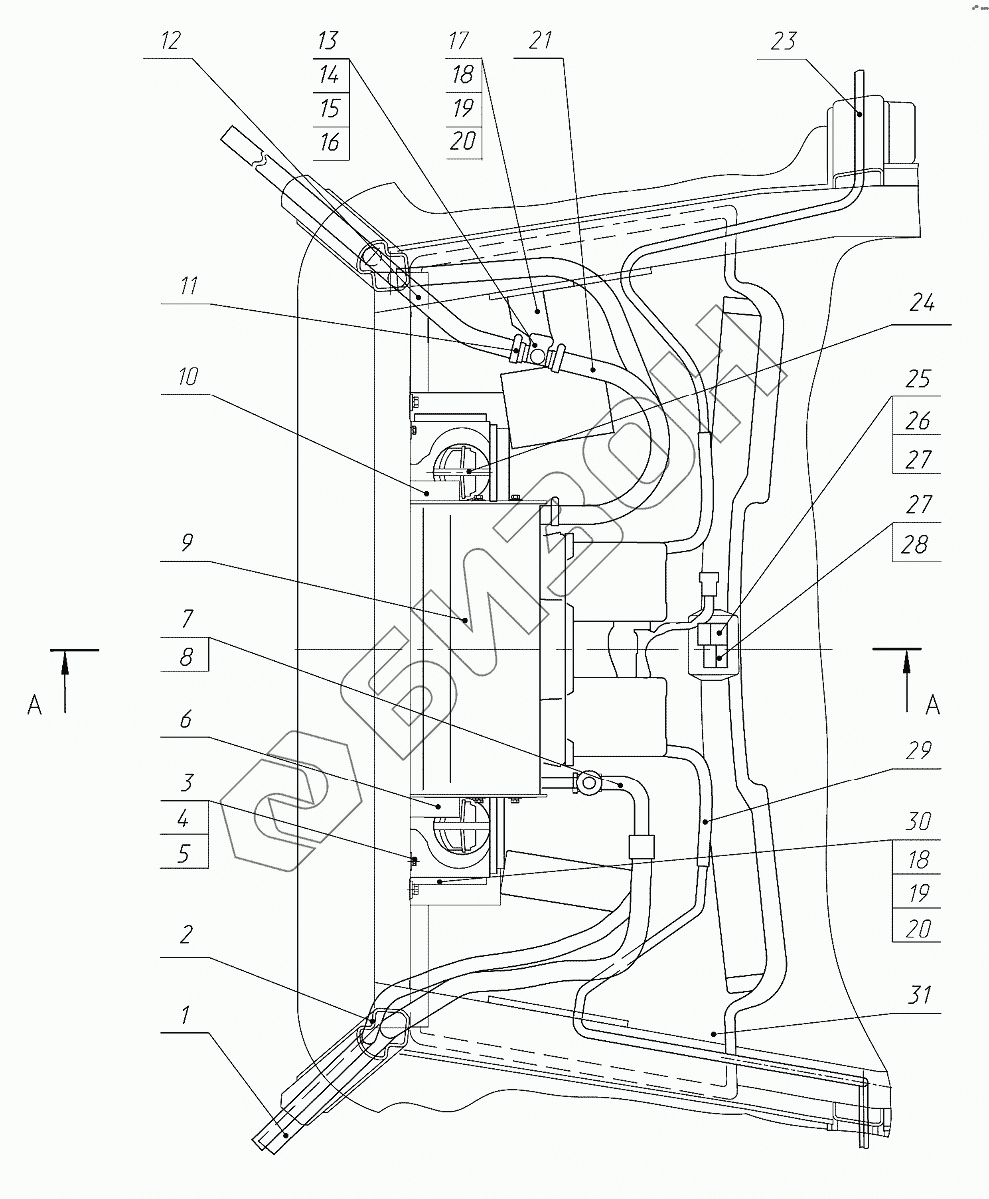

Графический каталог запасных частей к технике: МТЗ 923.4. Установка отопителя-охладителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
23
24
25
26
27
27
28
29
30
30
30
31
31
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 90010GN Шланг N10
Загрузка ...
2 90006GN Шланг № 6 90006GN
Загрузка ...
3 М8-6gх25.88.35.019 Болт
Загрузка ...
4 С8.01.019 Шайба
Загрузка ...
5 Шайба
Загрузка ...
6 3022-8101020 Кронштейн
Загрузка ...
7 70110FG027 Фитинг
Загрузка ...
8 70110FG014 Фитинг
Загрузка ...
9 U003CF041E Климатический блок
Загрузка ...
10 3022-8101020-01 Кронштейн
Загрузка ...
11 20-32/9-С6W Хомут с червячной резьбой
Загрузка ...
12 2022.5-8101001 Шланг
Загрузка ...
13 ПО11 Кран
Загрузка ...
14 В.М5-6gх16.58.019 Винт
Загрузка ...
15 М5-6Н.6.019 Гайка ГОСТ 5915-70
Загрузка ...
16 Шайба
Загрузка ...
17 1522-8101034 Кронштейн
Загрузка ...
18 М6-6gх25.88.35.019 Болт ГОСТ 7798-70
Загрузка ...
19 С6.01.019 Шайба
Загрузка ...
20 Шайба
Загрузка ...
21 1522-8101012-04 Шланг
Загрузка ...
23 3022-8101012-02 Трубка
Загрузка ...
24 1522-8104100 Дефлектор
Загрузка ...
25 0682164 Выключатель вентилятора
Загрузка ...
26 067060/1 Табличка темп./скорость
Загрузка ...
27 068407/0 Ручка элемента управления
Загрузка ...
28 068011/1 Термостат
Загрузка ...
29 Трубка Трубка
Загрузка ...
30 3022-8101017 Стенка
Загрузка ...
30 1522-8101110-Б Стенка
Загрузка ...
31 1522П-8101110 Панель
Загрузка ...
31 ОТ1522-8101110 Панель
Загрузка ...
32 М16-6gх25.88.35.019 Болт
Загрузка ...
33 С16.01.019 Шайба
Загрузка ...
34 16Т Шайба
Загрузка ...
35 3022-8101100 Кронштейн
Загрузка ...
36 М8-6gх65.88.35.019 Болт
Загрузка ...
37 В.М6-6gх40.58.019 Винт
Загрузка ...
38 М6-6Н.6.019 Гайка
Загрузка ...
39 2522-6105021 Шайба
Загрузка ...
40 SD-1-04 Уплотнитель
Загрузка ...
41 А30.04.017-01 Колпачок
Загрузка ...
42 А30.04.017 Колпачок
Загрузка ...
43 В4702 Элемент фильтрующий В 4702
Загрузка ...
44 1522-8104023-А Решетка
Загрузка ...
45 1522-8104030 Рамка
Загрузка ...
46 80-8100011-Б Крышка
Загрузка ...
47 80-8100012 Заслонка
Загрузка ...
48 М6-6gх30.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
49 С6.01.019 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
