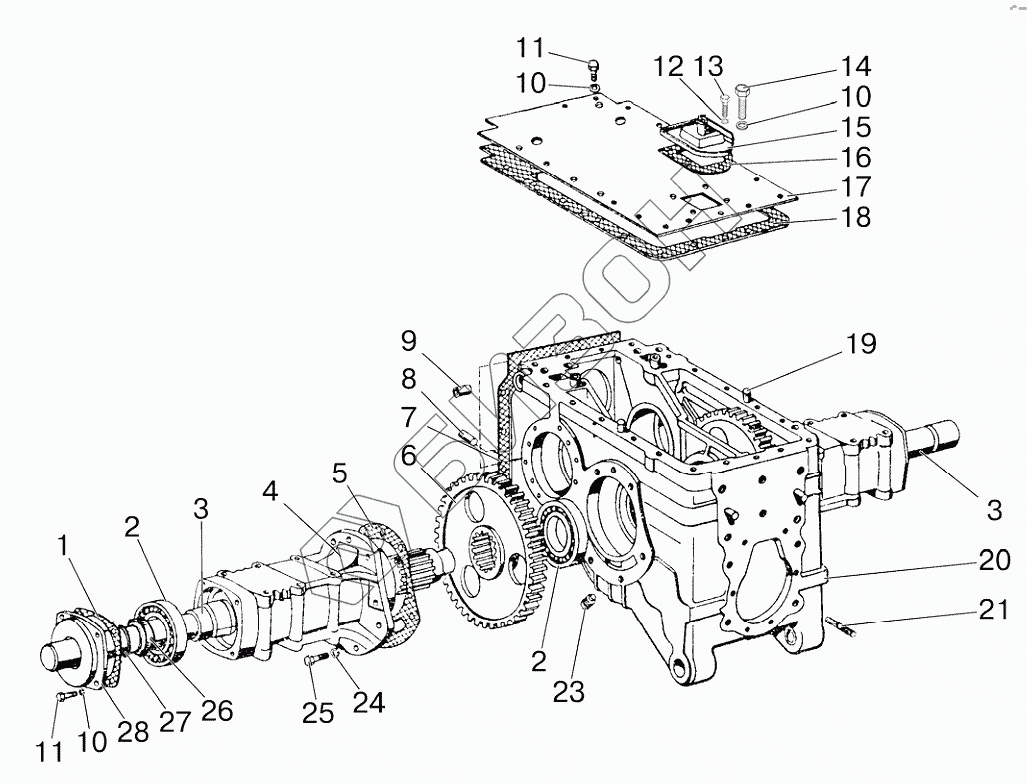

Графический каталог запасных частей к технике: МТЗ 923.4. Задний мост. Корпус заднего моста
1
2
2
3
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-2401010-01 | 822-2401010-01 | Задний мост в сборе |
Загрузка ...
|
|
| 822М-2401010-01 | 822М-2401010-01 | Задний мост в сборе |
Загрузка ...
|
|
| 50-2407030-A1 | 50-2407030-A1 | Крышка |
Загрузка ...
|
|
| 50-2407030 | 50-2407030 | Крышка рукава с манжетой и кольцом в сборе |
Загрузка ...
|
|
| 50-2407020-А1 | 50-2407020-А1 | Рукав полуоси |
Загрузка ...
|
|
| 50-2401015-06 | 50-2401015-06 | Корпус |
Загрузка ...
|
|
| 50-2401015-11 | 50-2401015-11 | Корпус |
Загрузка ...
|
|
| 822М-2401010 | 822М-2401010 | Задний мост в сборе |
Загрузка ...
|
|
| 1 | 50-2407029 | Прокладка |
Загрузка ...
|
|
| 2 | 217А | Подшипник |
Загрузка ...
|
|
| 3 | 50-2407082A-01 | Полуось |
Загрузка ...
|
|
| 4 | 50-2407018-А1 | Рукав полуоси |
Загрузка ...
|
|
| 5 | 50-2407031-Б | Прокладка |
Загрузка ...
|
|
| 6 | 50-2407122 | Шестерня ведомая |
Загрузка ...
|
|
| 7 | 50-2401016-Б | Прокладка |
Загрузка ...
|
|
| 8 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 9 | 36-3502037-A | Втулка |
Загрузка ...
|
|
| 10 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 11 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 8Т | Шайба |
Загрузка ...
|
|
| 13 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 822-2401070 | Крышка |
Загрузка ...
|
|
| 16 | 52-2401027-A | Прокладка |
Загрузка ...
|
|
| 17 | 822-2401024 | Крышка |
Загрузка ...
|
|
| 18 | 50-2401025-A | Прокладка |
Загрузка ...
|
|
| 19 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 20 | 50-2401015-1-06 | Корпус |
Загрузка ...
|
|
| 21 | 50X-2401028 | Шпилька |
Загрузка ...
|
|
| 23 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 24 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 25 | М16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 2.2-80х105-1 | Манжета |
Загрузка ...
|
|
| 27 | 080-088-46-2-4 | Кольцо |
Загрузка ...
|
|
| 28 | 50-2407028 | Крышка |
Загрузка ...
|
|
| 28 | 50-2407028-А | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
