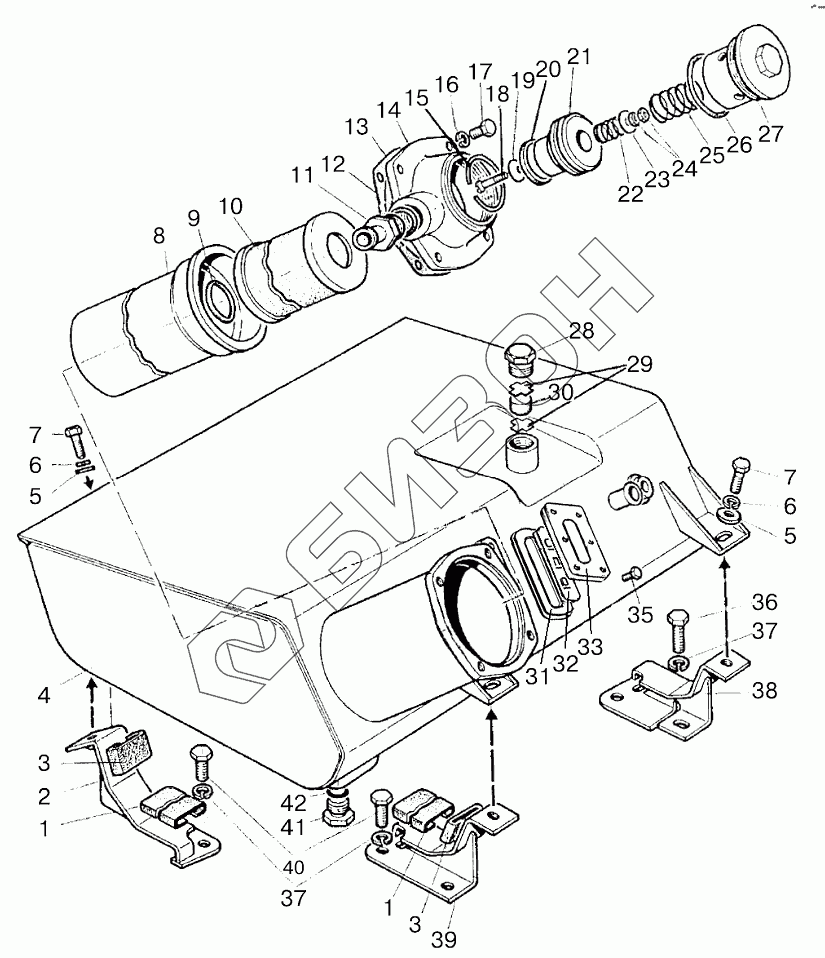

Графический каталог запасных частей к технике: МТЗ 923.5. Бак масляный
1
1
2
2
2
3
3
4
5
5
6
6
7
7
8
9
10
10
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
35
36
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 923-4608200 | 923-4608200 | Бак |
Загрузка ...
|
|
| 1 | ПР-43 | Уплотнитель |
Загрузка ...
|
|
| 2 | 923-4608230-01 | Кронштейн правый |
Загрузка ...
|
|
| 2 | 923-4608230 | Кронштейн |
Загрузка ...
|
|
| 3 | ПР-43-01 | Уплотнитель |
Загрузка ...
|
|
| 4 | 923-4608220 | Корпус бака |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 7 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | 822-4608020-A | Корпус |
Загрузка ...
|
|
| 9 | 042-050-46-2-4 | Кольцо |
Загрузка ...
|
|
| 10 | ЭФОМ635-1-06УХЛ2 | Элемент фильтрующий |
Загрузка ...
|
|
| 10 | ФЭГ3-25 | Элемент фильтрующий |
Загрузка ...
|
|
| 11 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 12 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 13 | 822-4608112 | Прокладка |
Загрузка ...
|
|
| 14 | 1522-4608211 | Крышка |
Загрузка ...
|
|
| 15 | 822-4608032 | Кольцо |
Загрузка ...
|
|
| 16 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 17 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | В.М6-6gх40.58.019 | Винт |
Загрузка ...
|
|
| 19 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 20 | 822-4608042 | Кольцо |
Загрузка ...
|
|
| 21 | 822-4608041 | Клапан |
Загрузка ...
|
|
| 22 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 23 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 24 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 80-4608057 | Пружина |
Загрузка ...
|
|
| 26 | 066-071-30-2-2 | Кольцо |
Загрузка ...
|
|
| 27 | 822-4608031 | Корпус |
Загрузка ...
|
|
| 28 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 29 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 30 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 31 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 32 | 85-4608087-Б1 | Указатель |
Загрузка ...
|
|
| 33 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 35 | М6х20 | Винт |
Загрузка ...
|
|
| 36 | М12-6gх40.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 38 | 923-4608240 | Кронштейн правый |
Загрузка ...
|
|
| 39 | 923-4608250 | Кронштейн левый |
Загрузка ...
|
|
| 40 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | 50-4608027-B | Пробка |
Загрузка ...
|
|
| 42 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
