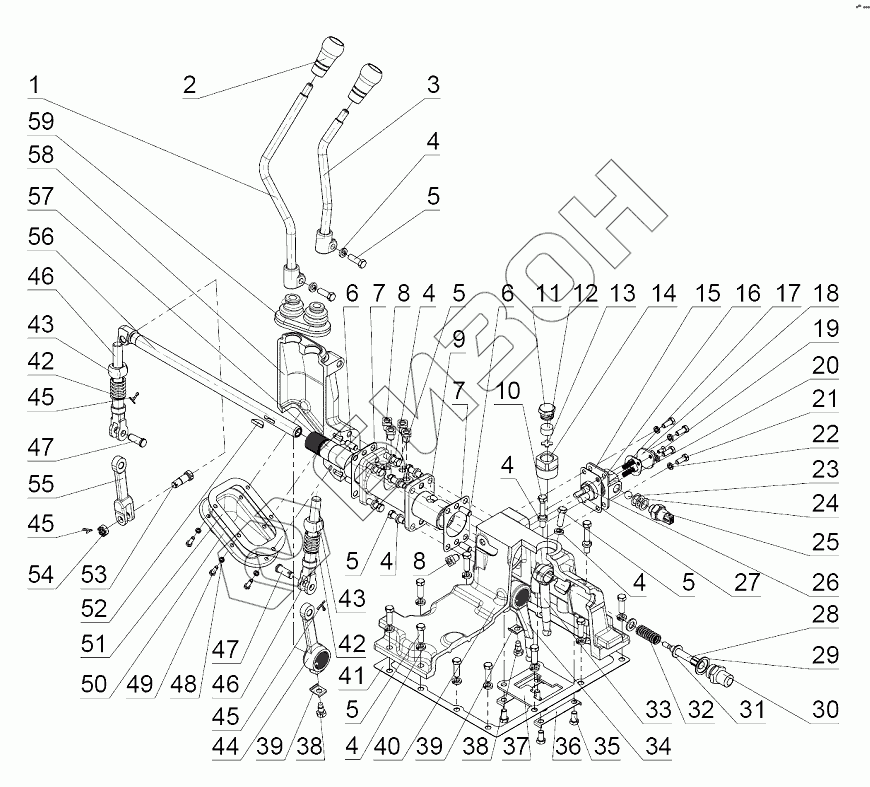

Графический каталог запасных частей к технике: МТЗ 923.5. Механизм 2-х рычажного управления КП
1
1
2
3
3
4
4
4
4
4
4
5
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
38
39
39
40
41
42
42
43
43
44
45
45
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
58
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 920-1702010-Б-05 | 920-1702010-Б-05 | Управление КП |
Загрузка ...
|
|
| 920-1702010-Б-01 | 920-1702010-Б-01 | Управление КП |
Загрузка ...
|
|
| 1 | 923-1702060 | Рычаг |
Загрузка ...
|
|
| 1 | 922-1702030-Б | Рычаг |
Загрузка ...
|
|
| 2 | А15.05.020 | Рукоятка |
Загрузка ...
|
|
| 3 | 923-1702050 | Рычаг |
Загрузка ...
|
|
| 3 | 922-1702040-Б | Рычаг |
Загрузка ...
|
|
| 4 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 5 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 7 | 922-1702026 | Прокладка |
Загрузка ...
|
|
| 8 | 923-1702027 | Заглушка |
Загрузка ...
|
|
| 9 | 920-1702012-Б | Проставка |
Загрузка ...
|
|
| 10 | М10-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 12 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 13 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 14 | 50-1701130 | Сапун |
Загрузка ...
|
|
| 14 | 50-1701132 | Корпус сапуна |
Загрузка ...
|
|
| 15 | 920-1702100 | Корпус |
Загрузка ...
|
|
| 15 | 920-1702101 | Корпус |
Загрузка ...
|
|
| 16 | 920-1702102 | Прокладка |
Загрузка ...
|
|
| 17 | 80-3405044 | Пружина |
Загрузка ...
|
|
| 18 | 920-1702104 | Крышка |
Загрузка ...
|
|
| 19 | В.М6-6gх14.58.019 | Винт |
Загрузка ...
|
|
| 20 | 920-1702103 | Прокладка |
Загрузка ...
|
|
| 21 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 23 | Шарик13,8-60 | Шарик |
Загрузка ...
|
|
| 24 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 25 | ВК12-41 | Выключатель |
Загрузка ...
|
|
| 26 | 920-1702106 | Толкатель |
Загрузка ...
|
|
| 27 | 920-1702107 | Толкатель |
Загрузка ...
|
|
| 28 | 920-1702314 | Винт |
Загрузка ...
|
|
| 29 | 80-1702098 | Шайба |
Загрузка ...
|
|
| 30 | 80С-1702302 | Корпус |
Загрузка ...
|
|
| 31 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 32 | 920-1702313 | Пружина |
Загрузка ...
|
|
| 33 | 70-1703011 | Рычаг |
Загрузка ...
|
|
| 34 | 922-1702016 | Рычаг |
Загрузка ...
|
|
| 35 | М10-6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 50-1702107-А | Пластина стопорная |
Загрузка ...
|
|
| 37 | 922-1702084 | Пластина |
Загрузка ...
|
|
| 37 | Р922-1702084 | Пластина |
Загрузка ...
|
|
| 38 | 922-1702021 | Болт |
Загрузка ...
|
|
| 39 | 50-1702107 | Шайба |
Загрузка ...
|
|
| 40 | 922-1702025-Б | Крышка |
Загрузка ...
|
|
| 41 | 50-1702026 | Прокладка |
Загрузка ...
|
|
| 42 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 43 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 44 | 920-1702017 | Рычаг |
Загрузка ...
|
|
| 45 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 46 | 80С-1702074 | Вилка |
Загрузка ...
|
|
| 47 | Палец12х32 | Палец |
Загрузка ...
|
|
| 48 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 49 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | 922-1702023-Б | Крышка |
Загрузка ...
|
|
| 51 | 922-1702024 | Прокладка |
Загрузка ...
|
|
| 52 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 53 | 80-1702108 | Болт |
Загрузка ...
|
|
| 54 | М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 55 | 922-1702018 | Вилка |
Загрузка ...
|
|
| 56 | 920-1702020-Б-01 | Вал |
Загрузка ...
|
|
| 57 | 920-1702015-Б-01 | Труба |
Загрузка ...
|
|
| 58 | 920-1702090-Б-01 | Корпус |
Загрузка ...
|
|
| 58 | 922-1702011 | Корпус |
Загрузка ...
|
|
| 59 | 922-1702019 | Чехол |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
