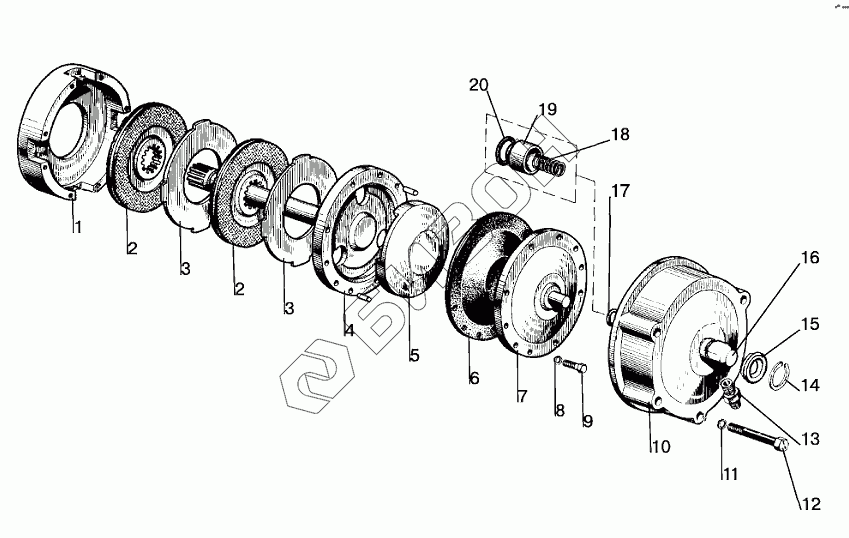

Графический каталог запасных частей к технике: МТЗ 923.5. Механизм блокировки дифференциала.
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-2409010-Б-01 | 70-2409010-Б-01 | Муфта блокировки |
Загрузка ...
|
|
| 1 | 70-2409015-A | Корпус муфты |
Загрузка ...
|
|
| 2 | 70-3502040-01 | Диск |
Загрузка ...
|
|
| 2 | 70-3502040-04 | Диск тормозной |
Загрузка ...
|
|
| 3 | 70-2409028 | Диск отжимной |
Загрузка ...
|
|
| 4 | 70-2409020-01 | Вал блокировочный |
Загрузка ...
|
|
| 5 | 70-2409018 | Диск нажимной |
Загрузка ...
|
|
| 6 | 70-2409021 | Диафрагма |
Загрузка ...
|
|
| 7 | 70-2409030-Б | Крышка диафрагмы |
Загрузка ...
|
|
| 8 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 9 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 70-2409035-A6 | Кожух |
Загрузка ...
|
|
| 11 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 12 | 1522-2409034 | Болт |
Загрузка ...
|
|
| 13 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 14 | С40 | Кольцо |
Загрузка ...
|
|
| 15 | 82P-2409036A | Уплотнитель |
Загрузка ...
|
|
| 16 | 82P-2409050-02 | Переходник |
Загрузка ...
|
|
| 16 | 70-2409026-Б | Переходник |
Загрузка ...
|
|
| 17 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 18 | 54.06.448-А | Пружина |
Загрузка ...
|
|
| 19 | 70-2409027-A | Втулка |
Загрузка ...
|
|
| 20 | 70-2409033-Б | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
