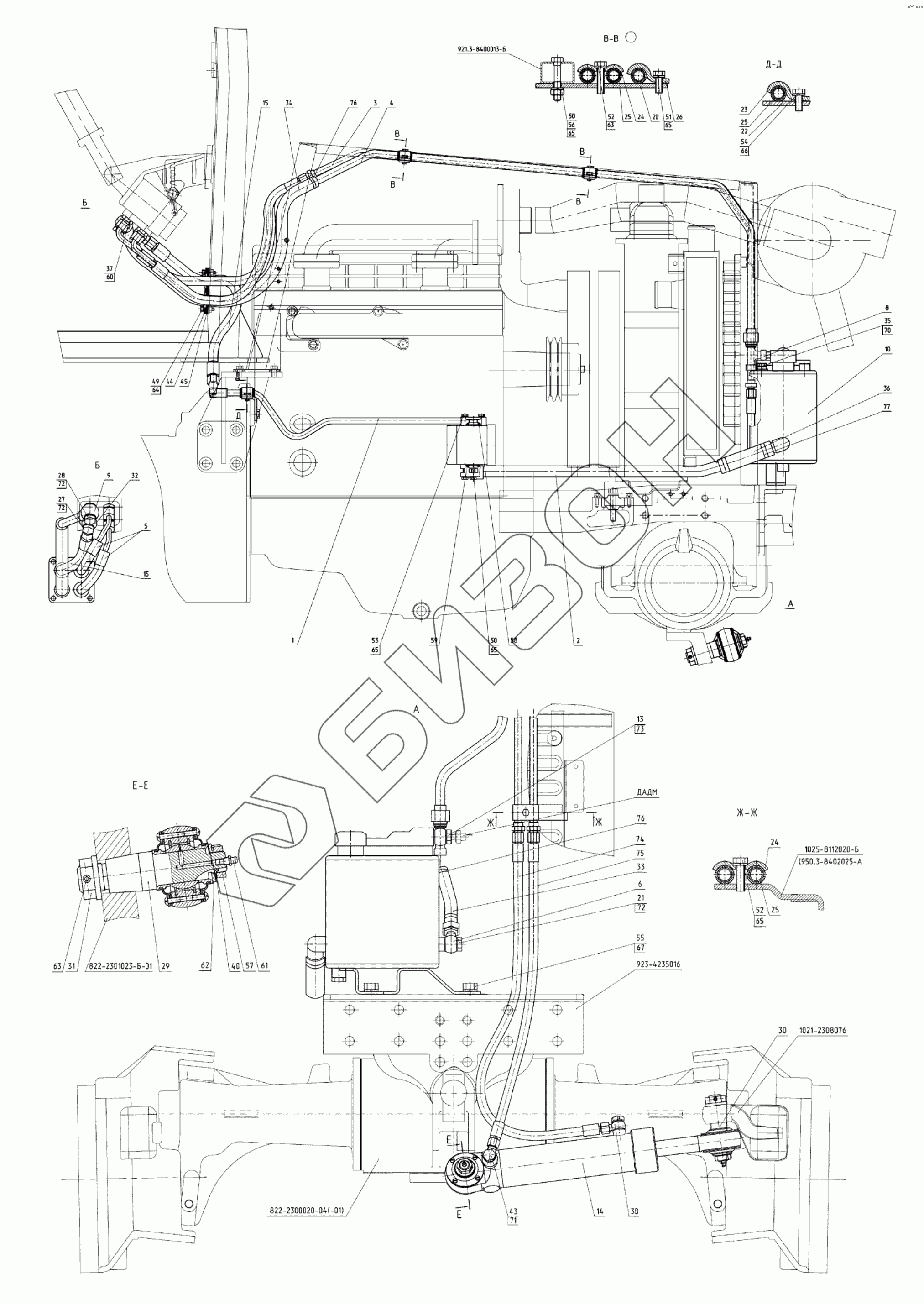

Графический каталог запасных частей к технике: МТЗ 923.5. Рулевое управление
921.3-8400013-Б
923-4235016
1021-2308076
822-2300020-04
822-2300020-01
822-2301023-Б-01
1
2
3
4
5
6
8
9
10
13
14
15
15
20
21
22
23
24
24
25
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
40
43
44
45
49
50
50
50
51
52
52
53
54
55
56
56
57
58
59
60
61
62
63
63
64
64
65
65
65
65
65
66
67
70
71
72
72
72
73
74
75
76
76
76
76
77
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 923.5-3400010 | 923.5-3400010 | Управление рулевое |
Загрузка ...
|
|
| 921.3-8400013-Б | 921.3-8400013-Б | Стяжка |
Загрузка ...
|
|
| 923-4235016 | 923-4235016 | Кронштейн |
Загрузка ...
|
|
| 1021-2308076 | 1021-2308076 | Кронштейн левый |
Загрузка ...
|
|
| 822-2300020-04 | 822-2300020-04 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 822-2300020-01 | 822-2300020-01 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 822-2301023-Б-01 | 822-2301023-Б-01 | Кронштейн |
Загрузка ...
|
|
| 1 | 1025.5-3407020 | Маслопровод |
Загрузка ...
|
|
| 2 | 1025-3407030-А | Маслопровод |
Загрузка ...
|
|
| 3 | 1025-3407040 | Маслопровод |
Загрузка ...
|
|
| 4 | 1025-3407060 | Маслопровод |
Загрузка ...
|
|
| 5 | 680-4607140-13 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 822-3407090 | Клапан |
Загрузка ...
|
|
| 8 | 923-3407050 | Тройник |
Загрузка ...
|
|
| 9 | 923-3407080 | Маслопровод |
Загрузка ...
|
|
| 10 | 923-3407100-01 | Бак |
Загрузка ...
|
|
| 13 | 1221-3407140-А-01 | Клапан |
Загрузка ...
|
|
| 14 | Ц63-3405115-А-02 | Гидроцилиндр в сборе |
Загрузка ...
|
|
| 15 | Н.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 921-3407016 | Кронштейн |
Загрузка ...
|
|
| 21 | 40-4607032 | Болт |
Загрузка ...
|
|
| 22 | 85-3407102 | Кронштейн |
Загрузка ...
|
|
| 23 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 24 | 70-3407146 | Планка |
Загрузка ...
|
|
| 25 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 26 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 27 | 85-3407105 | Болт |
Загрузка ...
|
|
| 28 | 85-3407105-03 | Болт |
Загрузка ...
|
|
| 29 | 102-3405111 | Палец |
Загрузка ...
|
|
| 30 | 102-3405112-01 | Палец |
Загрузка ...
|
|
| 31 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 32 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 33 | 600-3407083 | Шланг |
Загрузка ...
|
|
| 34 | 952-3407014-08 | Шланг |
Загрузка ...
|
|
| 35 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 36 | 1221-3407012-03 | Шланг |
Загрузка ...
|
|
| 37 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 38 | 2022-3407202-А | Угольник поворотный |
Загрузка ...
|
|
| 40 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 43 | Ф80-3407301 | Болт |
Загрузка ...
|
|
| 44 | 1522-3407011 | Крышка |
Загрузка ...
|
|
| 45 | 2522-6703034 | Прокладка |
Загрузка ...
|
|
| 49 | М6-6gх25.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 50 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М16-6gх32.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 57 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 58 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 59 | 020-024-25-2-2 | Кольцо |
Загрузка ...
|
|
| 60 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 61 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 62 | С.20.01.019 | Шайба |
Загрузка ...
|
|
| 63 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 64 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 65 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 66 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 67 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 70 | РМ14 | Шайба |
Загрузка ...
|
|
| 71 | РМ3/8 | Шайба |
Загрузка ...
|
|
| 72 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 73 | РМ24 | Шайба |
Загрузка ...
|
|
| 74 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 75 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 76 | TORRO16-25/9-C6W | Хомут |
Загрузка ...
|
|
| 76 | TORRO16-27/971 | Хомут |
Загрузка ...
|
|
| 77 | TORRO25-40/971 | Хомут |
Загрузка ...
|
|
| 77 | TORRO25-40/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
