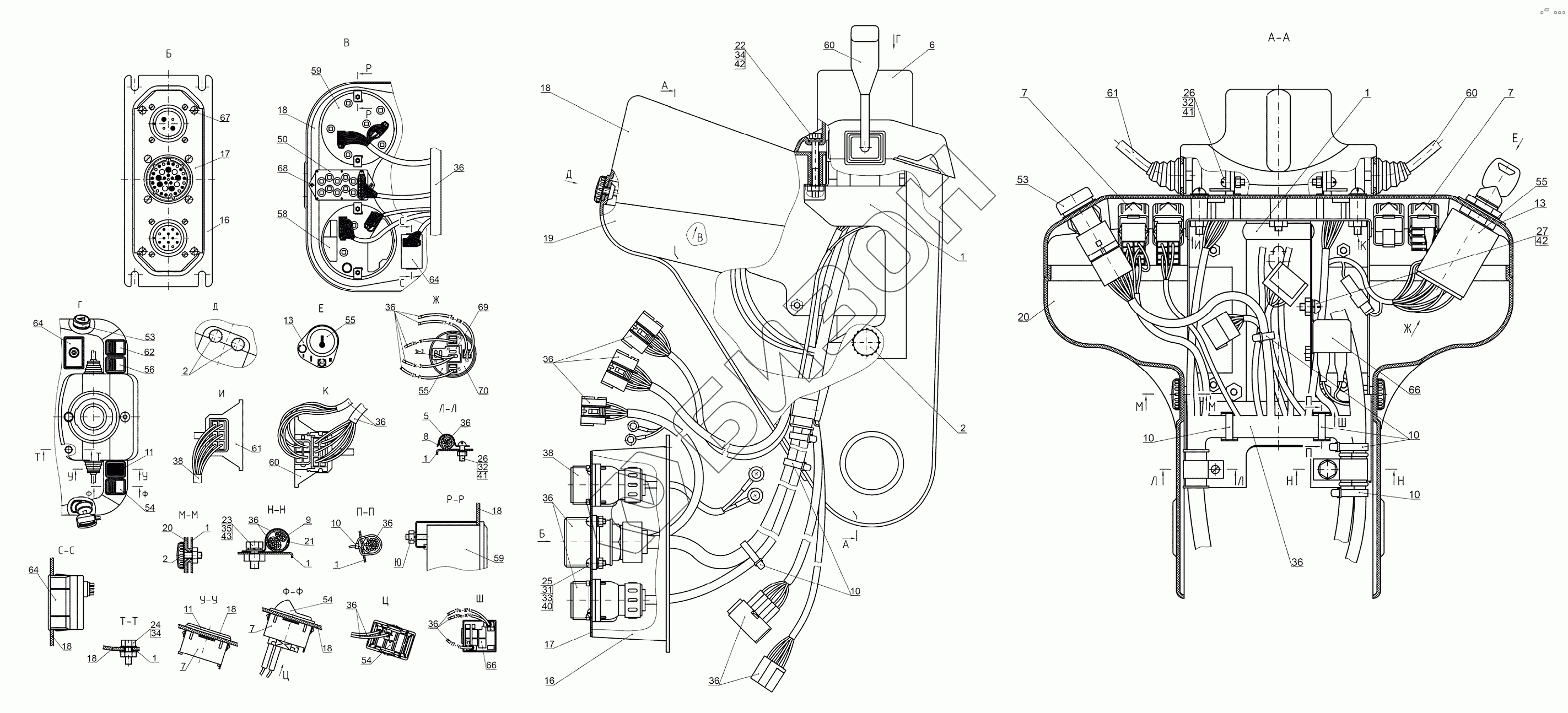

Графический каталог запасных частей к технике: МТЗ 923.5. Щиток приборов
1
1
1
1
1
1
1
1
2
2
2
5
6
7
7
7
7
8
9
10
10
10
10
10
11
11
13
13
16
16
17
17
18
18
18
18
18
18
18
18
19
20
20
21
22
23
24
25
26
26
27
31
32
32
33
34
34
35
36
36
36
36
36
36
36
36
36
36
36
36
36
36
38
38
40
41
41
42
42
43
50
50
50
53
53
53
53
54
54
54
54
54
55
55
55
56
56
56
58
58
58
59
59
59
59
60
60
60
61
61
62
62
62
64
64
64
64
64
66
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 822-3805050 | Основание |
Загрузка ...
|
|
| 2 | 80-3805065 | Винт |
Загрузка ...
|
|
| 5 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 6 | 822-3709124 | Чехол |
Загрузка ...
|
|
| 7 | 5336-3710015 | Рамка выключателя |
Загрузка ...
|
|
| 8 | 80-3723043 | Скоба |
Загрузка ...
|
|
| 9 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 10 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 11 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 13 | 822-3805013-01 | Табличка |
Загрузка ...
|
|
| 16 | 822-3805072 | Кронштейн |
Загрузка ...
|
|
| 17 | 925-3805073-Б | Кронштейн |
Загрузка ...
|
|
| 18 | 923-3805121 | Панель |
Загрузка ...
|
|
| 19 | 822-3805161 | Боковина |
Загрузка ...
|
|
| 20 | 822-3805162 | Боковина |
Загрузка ...
|
|
| 21 | ПР-32-04 | Уплотнитель |
Загрузка ...
|
|
| 22 | М6-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | В.М3-6gх14.46.019 | Винт |
Загрузка ...
|
|
| 26 | В.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 27 | В.М6-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 31 | М3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | С3.01.019 | Шайба |
Загрузка ...
|
|
| 34 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 35 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 36 | 925М.4-3724390-Д | Жгут |
Загрузка ...
|
|
| 38 | 925-3724405 | Жгут |
Загрузка ...
|
|
| 40 | Шайба3Т | Шайба |
Загрузка ...
|
|
| 41 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 42 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 43 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | АР10.3803 | Блок контрольных ламп |
Загрузка ...
|
|
| 50 | БИ8112.3803-1 | Блок индикаторов |
Загрузка ...
|
|
| 53 | 245.3710 | Выключатель аварийный |
Загрузка ...
|
|
| 53 | 249.3710-05 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 54 | П150М-14.48 | Переключатель |
Загрузка ...
|
|
| 54 | ПК150-14.48 | Переключатель |
Загрузка ...
|
|
| 55 | 14.0313.0000 | Выключатель стартера |
Загрузка ...
|
|
| 56 | П150М-25.52 | Переключатель |
Загрузка ...
|
|
| 56 | ПК150-25.52 | Выключатель фар рабочих |
Загрузка ...
|
|
| 58 | КД8105-1 | Индикатор комбинированный |
Загрузка ...
|
|
| 58 | АР80.3813-01 | Индикатор комбинированный |
Загрузка ...
|
|
| 59 | АР70.3801-02 | Комбинация приборов |
Загрузка ...
|
|
| 59 | КД8110-2 | Комбинация приборов КП-6 CAN |
Загрузка ...
|
|
| 60 | ПКП-1А | Переключатель подрулевой |
Загрузка ...
|
|
| 61 | ПКП-3А | Переключатель стеклоочистителя |
Загрузка ...
|
|
| 62 | П147М-04.29 | Переключатель |
Загрузка ...
|
|
| 62 | ПК147-04.29 | Переключатель |
Загрузка ...
|
|
| 64 | АР80.3709 | Пульт управления |
Загрузка ...
|
|
| 64 | КД8105-П | Пульт управления |
Загрузка ...
|
|
| 66 | 733.3747 | Реле |
Загрузка ...
|
|
| 67 | 4х10.019 | Шуруп |
Загрузка ...
|
|
| 68 | 4х16.019 | Шуруп |
Загрузка ...
|
|
| 69 | ХЕ0801737 | Колодка |
Загрузка ...
|
|
| 70 | ХЕ0801738 | Колодка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
