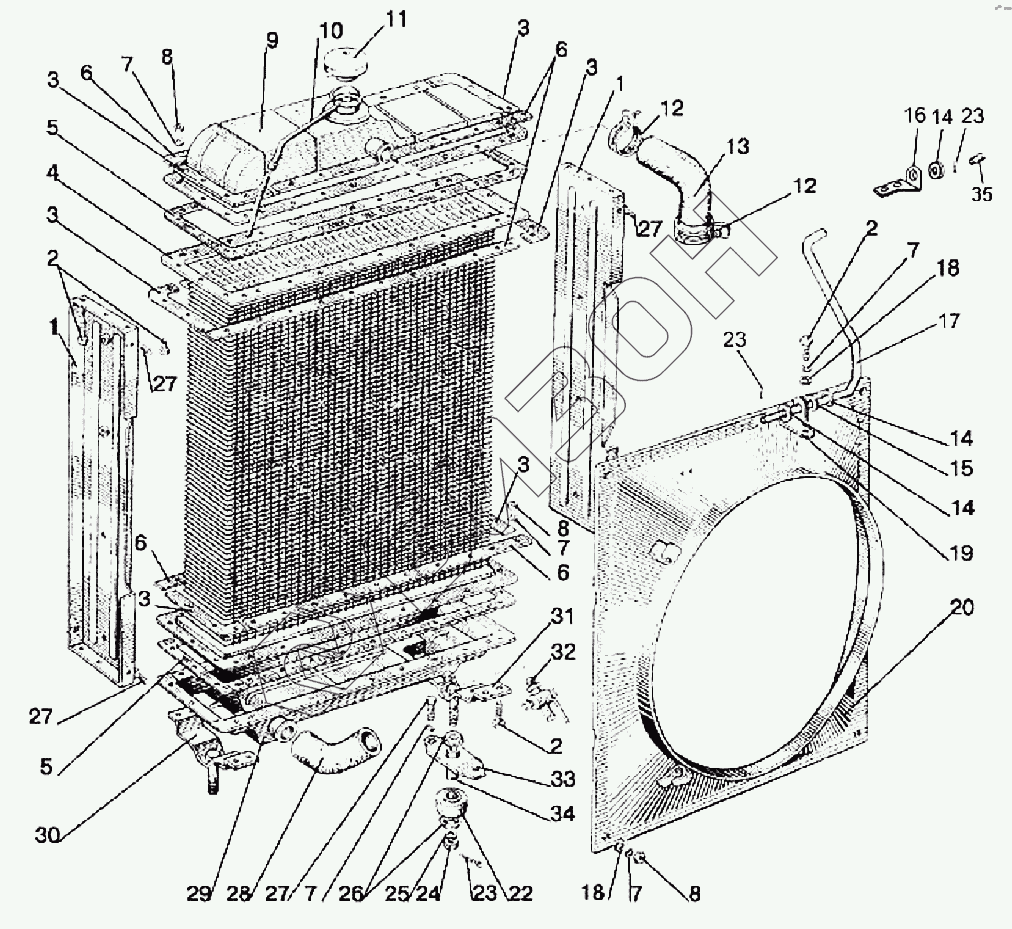

Графический каталог запасных частей к технике: МТЗ 92П. Радиатор водяной. Подвеска радиатора водяного
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
9
10
11
12
12
13
14
14
14
15
16
17
18
18
19
20
22
23
23
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70У.13.01.015 | 70У.13.01.015 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 70У.13.01.126-1 | Стойка радиатора |
Загрузка ...
|
|
| 2 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 70У.13.01.255 | Накладка угловая |
Загрузка ...
|
|
| 4 | 70У.13.01.021 | Сердцевина радиатора |
Загрузка ...
|
|
| 5 | 70У.13.01.169 | Прокладка |
Загрузка ...
|
|
| 6 | 70У.13.01.256 | Накладка |
Загрузка ...
|
|
| 7 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 8 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 70У.13.01.055-7 | Бак верхний |
Загрузка ...
|
|
| 10 | 70-1301158 | Трубка пароотводящая |
Загрузка ...
|
|
| 11 | А21.01.270 | Крышка тип 1 |
Загрузка ...
|
|
| 12 | ХС-46 | Хомутик |
Загрузка ...
|
|
| 13 | 70-1303001 | Шланг |
Загрузка ...
|
|
| 14 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 16 | 1520-1302072 | Кронштейн |
Загрузка ...
|
|
| 17 | 90-1302003 | Растяжка |
Загрузка ...
|
|
| 18 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 80-1302012-А | Кронштейн |
Загрузка ...
|
|
| 20 | 70-1309080 | Кожух |
Загрузка ...
|
|
| 22 | 70У.13.02.018 | Амортизатор |
Загрузка ...
|
|
| 23 | Шплинт3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 24 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 26 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 27 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 50-1303062-Б2 | Шланг |
Загрузка ...
|
|
| 29 | 70У.13.01.075 | Бак нижний |
Загрузка ...
|
|
| 30 | 70У.13.01.190 | Опора левая |
Загрузка ...
|
|
| 31 | 70У.13.01.180 | Опора правая |
Загрузка ...
|
|
| 32 | Кр2-1305000 | Края |
Загрузка ...
|
|
| 33 | 70У.13.02.016 | Планка |
Загрузка ...
|
|
| 34 | 70У.13.02.015 | Втулка |
Загрузка ...
|
|
| 35 | 90-1302004 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
