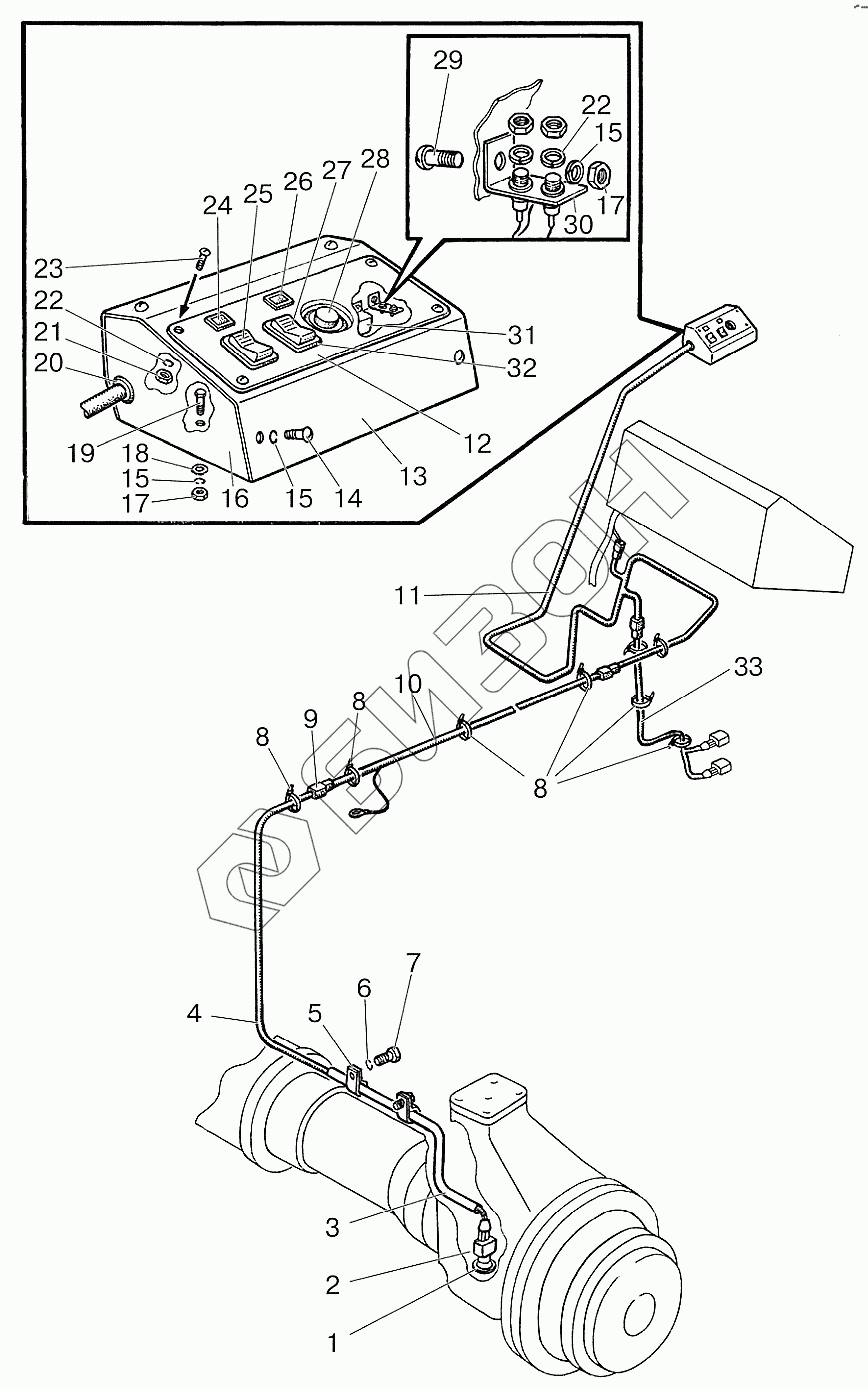

Графический каталог запасных частей к технике: МТЗ 92П. Управление БД и ВОМ (электрическая часть)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-8700310-Д | 1021-8700310-Д | Управление БД и ВОМ |
Загрузка ...
|
|
| 1 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 2 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 |
Загрузка ...
|
|
| 3 | 822-8700021 | Труба |
Загрузка ...
|
|
| 4 | 1221-3724840-В | Жгут |
Загрузка ...
|
|
| 5 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 6 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 7 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 9 | 602602 | Колодка гнездовая |
Загрузка ...
|
|
| 10 | 822-3724825 | Жгут |
Загрузка ...
|
|
| 11 | 1021-3724820 | Жгут |
Загрузка ...
|
|
| 12 | 1021-8700316 | Панель |
Загрузка ...
|
|
| 13 | 1221-6700411 | Крышка |
Загрузка ...
|
|
| 14 | ВМ6-6gх12.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 15 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 16 | 1221-6700420 | Основание |
Загрузка ...
|
|
| 17 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 19 | М6-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 21 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 23 | ВМ5-6gх16.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 24 | 3803.40 | Лампа контрольная БД |
Загрузка ...
|
|
| 25 | 3709.65 | Переключатель БД |
Загрузка ...
|
|
| 26 | 3803.50 | Лампа контрольная ЗВОМ |
Загрузка ...
|
|
| 27 | 3709.75 | Переключатель ВОМ |
Загрузка ...
|
|
| 28 | ВК12-1 | Выключатель |
Загрузка ...
|
|
| 29 | ВМ6-6gх16.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 30 | 1522-8700221 | Кронштейн |
Загрузка ...
|
|
| 31 | 3747.50 | Реле на замыкание |
Загрузка ...
|
|
| 32 | 80-3801021 | Гнездо выключателя |
Загрузка ...
|
|
| 33 | 1021-3724830-Д | Жгут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
