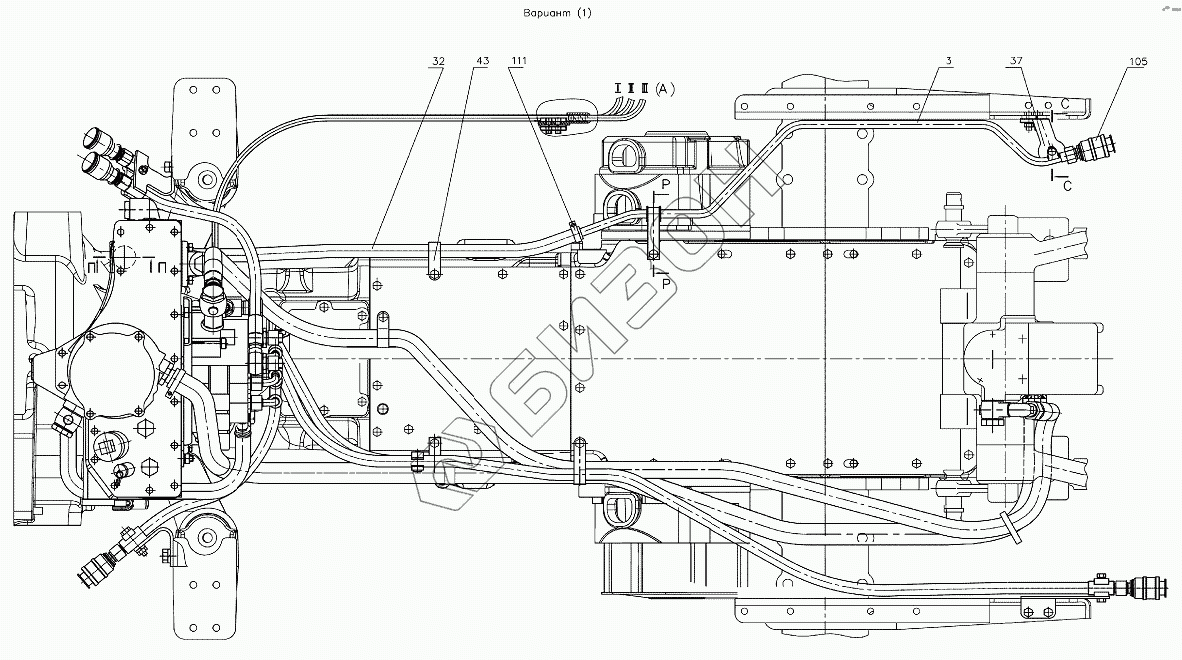

Графический каталог запасных частей к технике: МТЗ 952.5. Гидросистемы 920-4600010
3
32
37
43
105
105
105
105
111
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 920-4600010 | 920-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | 952-4600015-07 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | Р1221-4607070 | Штуцер |
Загрузка ...
|
|
| 3 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 4 | 952-4607011-А | Болт |
Загрузка ...
|
|
| 6 | С90-4607100-01 | Управление |
Загрузка ...
|
|
| 7 | 820-4635160 | Клапан |
Загрузка ...
|
|
| 8 | 680-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 19 | 80-4607455 | Болт |
Загрузка ...
|
|
| 21 | П80-4607120 | Рукав |
Загрузка ...
|
|
| 22 | С80-4607380 | Труба |
Загрузка ...
|
|
| 32 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 33 | 923-8400142-01 | Втулка |
Загрузка ...
|
|
| 34 | С90-4607026 | Винт |
Загрузка ...
|
|
| 35 | С90-4607107-Б | Пластина |
Загрузка ...
|
|
| 37 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 38 | 85-4607511 | Кронштейн |
Загрузка ...
|
|
| 40 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 41 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 42 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 43 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 44 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 48 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 50 | 70-4607156 | Планка |
Загрузка ...
|
|
| 51 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 52 | 80-4607169 | Кронштейн |
Загрузка ...
|
|
| 55 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 56 | 70-3407146 | Планка |
Загрузка ...
|
|
| 57 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 58 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 59 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 61 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 63 | Н.036.02.002 | Штуцер |
Загрузка ...
|
|
| 64 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 65 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 71 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 73 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 75 | М10-6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 76 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 79 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 81 | М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 83 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 84 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 86 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 87 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 88 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 89 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 93 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 96 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 99 | 6Т | Шайба |
Загрузка ...
|
|
| 100 | 8Т | Шайба |
Загрузка ...
|
|
| 101 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 102 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 105 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 105 | Ду10 | Штекер |
Загрузка ...
|
|
| 105 | CPV0816/20F | Муфта |
Загрузка ...
|
|
| 105 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 106 | 132-001 | Трос |
Загрузка ...
|
|
| 107 | 100.М4(35)Г2.01534 | Трос |
Загрузка ...
|
|
| 109 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 110 | РМ24 | Шайба |
Загрузка ...
|
|
| 111 | TORRO16-27/971 | Хомут |
Загрузка ...
|
|
| 111 | TORRO16-25/9-C6W | Хомут |
Загрузка ...
|
|
| 112 | TORRO25-40/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 112 | TORRO25-40/971 | Хомут |
Загрузка ...
|
|
| 115 | РУ-1 | Джойстик |
Загрузка ...
|
|
| 115 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 115 | Ду10 | Штекер |
Загрузка ...
|
|
| 115 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| 115 | CNV0816/2015 | Штекер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
