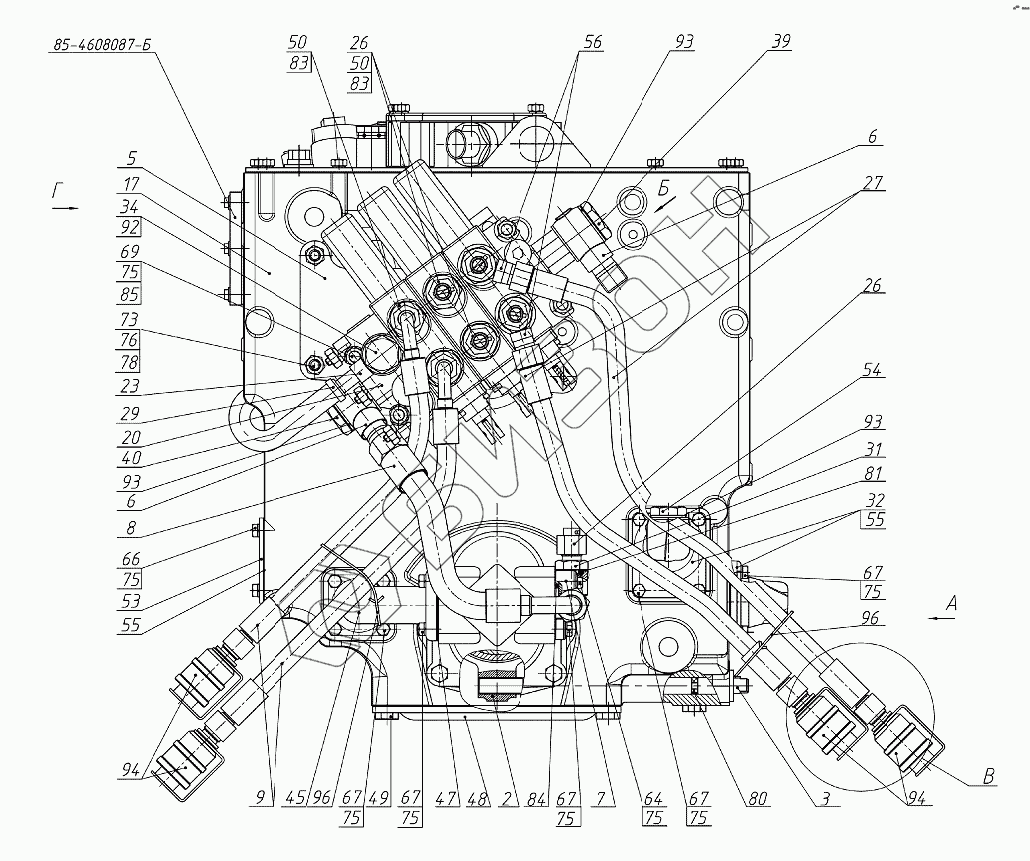

Графический каталог запасных частей к технике: МТЗ 952.5. Корпус гидросистемы 952-4600015-07
85-4608087-Б
2
3
5
6
6
7
8
9
17
20
23
26
26
27
29
29
31
32
34
39
40
45
47
48
49
50
50
53
54
55
55
56
64
66
67
67
67
67
67
69
73
75
75
75
75
75
75
75
75
76
78
80
81
83
83
84
85
92
93
93
93
94
94
94
94
94
96
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 952-4600015-07 | 952-4600015-07 | Корпус гидросистемы |
Загрузка ...
|
|
| 85-4608087-Б | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 1 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030-Б | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040-Б | Вал |
Загрузка ...
|
|
| 5 | 920-4607020 | Кронштейн |
Загрузка ...
|
|
| 6 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 7 | Д80-4607100-А | Патрубок |
Загрузка ...
|
|
| 8 | 952-4607140-01 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 17 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 19 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 19 | НШ32М-309 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 19 | НШ32УВ-3 | Насос |
Загрузка ...
|
|
| 19 | НШ32УМЖ-3 | Насос шестеренный |
Загрузка ...
|
|
| 19 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 19 | НШ32СМ-3 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 20 | RS-213Mita | Распределитель |
Загрузка ...
|
|
| 22 | С80-4607375 | Труба |
Загрузка ...
|
|
| 23 | С80-4607380 | Труба |
Загрузка ...
|
|
| 26 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 27 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 29 | ХС-31 | Хомут |
Загрузка ...
|
|
| 29 | TORRO25-40/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 30 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 31 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 32 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 34 | 40-4607032 | Болт |
Загрузка ...
|
|
| 35 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 39 | 40-4607037 | Болт |
Загрузка ...
|
|
| 40 | 40-4607037-02 | Болт |
Загрузка ...
|
|
| 42 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 45 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 47 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 48 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 49 | 1221-1802091-01 | Пробка резьбовая |
Загрузка ...
|
|
| 50 | С80-4607204 | Штуцер |
Загрузка ...
|
|
| 51 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 53 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 54 | 85-4608021-01 | Пробка |
Загрузка ...
|
|
| 55 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 56 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 59 | С80-4607063 | Шланг |
Загрузка ...
|
|
| 61 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 64 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 69 | М8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 70 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 73 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 75 | 8Т | Шайба |
Загрузка ...
|
|
| 76 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 78 | М10-3р/6gх20.66.019 | Шпилька |
Загрузка ...
|
|
| 79 | М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 80 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 81 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 83 | 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 84 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 85 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 92 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 93 | РМ24 | Шайба |
Загрузка ...
|
|
| 94 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 94 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 94 | Ду10 | Штекер |
Загрузка ...
|
|
| 94 | CPV0816/20F | Муфта |
Загрузка ...
|
|
| 96 | 1,0-О-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
