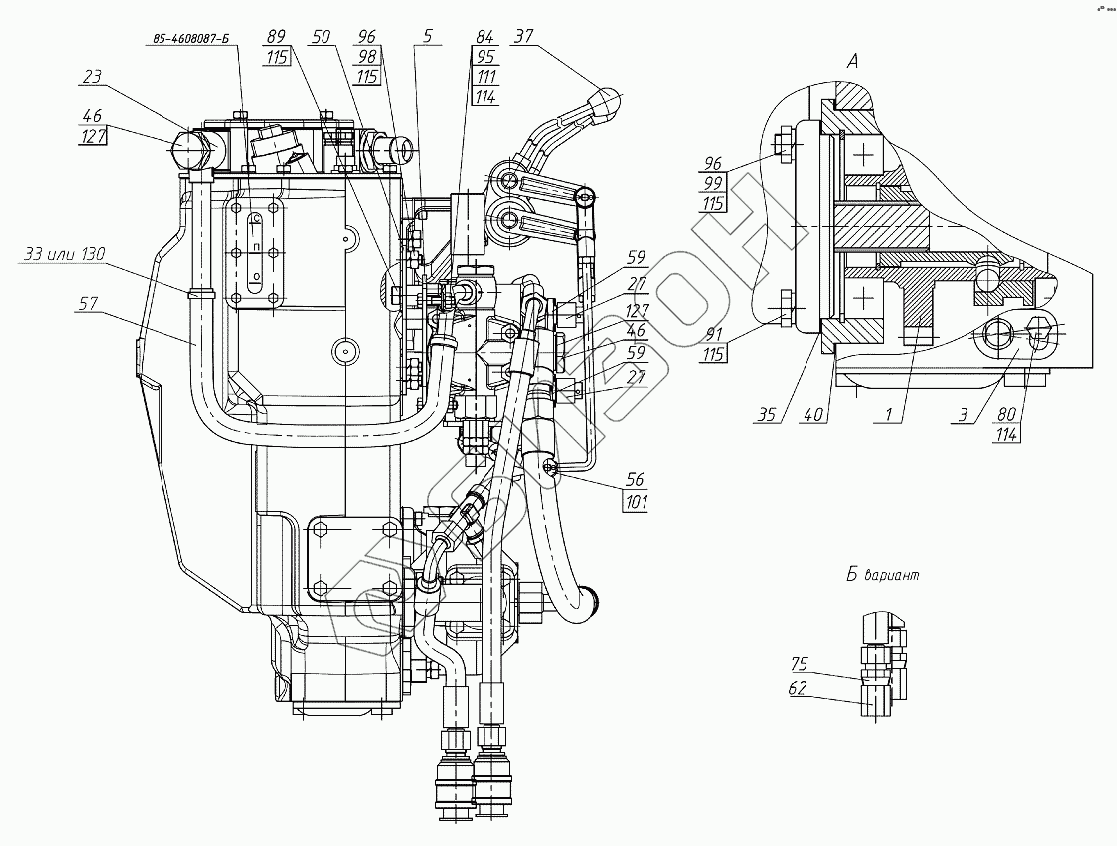

Графический каталог запасных частей к технике: МТЗ 952.5. Корпус гидросистемы Р1221-4600015-02
85-4608087-Б
1
3
5
23
27
27
33
35
37
40
46
46
50
56
57
59
59
62
75
80
84
89
91
95
96
96
98
99
101
111
114
114
115
115
115
115
127
127
130
130
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1221-4600015-02 | Р1221-4600015-02 | Корпус гидросистемы |
Загрузка ...
|
|
| 85-4608087-Б | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 1 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030-Б | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040-Б | Вал |
Загрузка ...
|
|
| 4 | Р1221-4607130 | Труба |
Загрузка ...
|
|
| 5 | Р1221-4607030 | Кронштейн |
Загрузка ...
|
|
| 6 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 9 | 85-4607060-Б | Труба |
Загрузка ...
|
|
| 10 | 85-4607080-Б | Труба |
Загрузка ...
|
|
| 11 | 822-4607060 | Труба |
Загрузка ...
|
|
| 12 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 14 | Д80-4607100-А | Патрубок |
Загрузка ...
|
|
| 16 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 17 | 680-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 18 | 952-4607140-09 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | Р1221-4607260 | Тяга |
Загрузка ...
|
|
| 21 | Р1221-4607260-01 | Тяга |
Загрузка ...
|
|
| 23 | С80-4607375 | Труба |
Загрузка ...
|
|
| 25 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 26 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 27 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 29 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 31 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 31 | НШ32М-309 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 31 | НШ32УВ-3 | Насос |
Загрузка ...
|
|
| 31 | НШ32УМЖ-3 | Насос шестеренный |
Загрузка ...
|
|
| 31 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 31 | НШ32СМ-3 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 32 | РП70-1221.1 | Распределитель |
Загрузка ...
|
|
| 32 | РП70-1221 | Распределитель |
Загрузка ...
|
|
| 33 | ХС-23 | Хомут |
Загрузка ...
|
|
| 35 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 36 | 1221-1802091-01 | Пробка резьбовая |
Загрузка ...
|
|
| 37 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 38 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 40 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 44 | 40-4607032 | Болт |
Загрузка ...
|
|
| 46 | 40-4607037 | Болт |
Загрузка ...
|
|
| 50 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 53 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 54 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 55 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 56 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 57 | С80-4607063 | Шланг |
Загрузка ...
|
|
| 59 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 62 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 64 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 65 | 85-4608021-01 | Пробка |
Загрузка ...
|
|
| 66 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 68 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 70 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 75 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 80 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 81 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 84 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 89 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 90 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 91 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 93 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 95 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 96 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 98 | М10-3р/6gх20.66.019 | Шпилька |
Загрузка ...
|
|
| 99 | М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 101 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 103 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 108 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 111 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 114 | 8Т | Шайба |
Загрузка ...
|
|
| 115 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 116 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 121 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 121 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 121 | Ду10 | Штекер |
Загрузка ...
|
|
| 121 | CPV0816/20F | Муфта |
Загрузка ...
|
|
| 126 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 127 | РМ24 | Шайба |
Загрузка ...
|
|
| 130 | TORRO16-27/971 | Хомут |
Загрузка ...
|
|
| 130 | TORRO16-25/9-C6W | Хомут |
Загрузка ...
|
|
| 140 | 1,0-О-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
