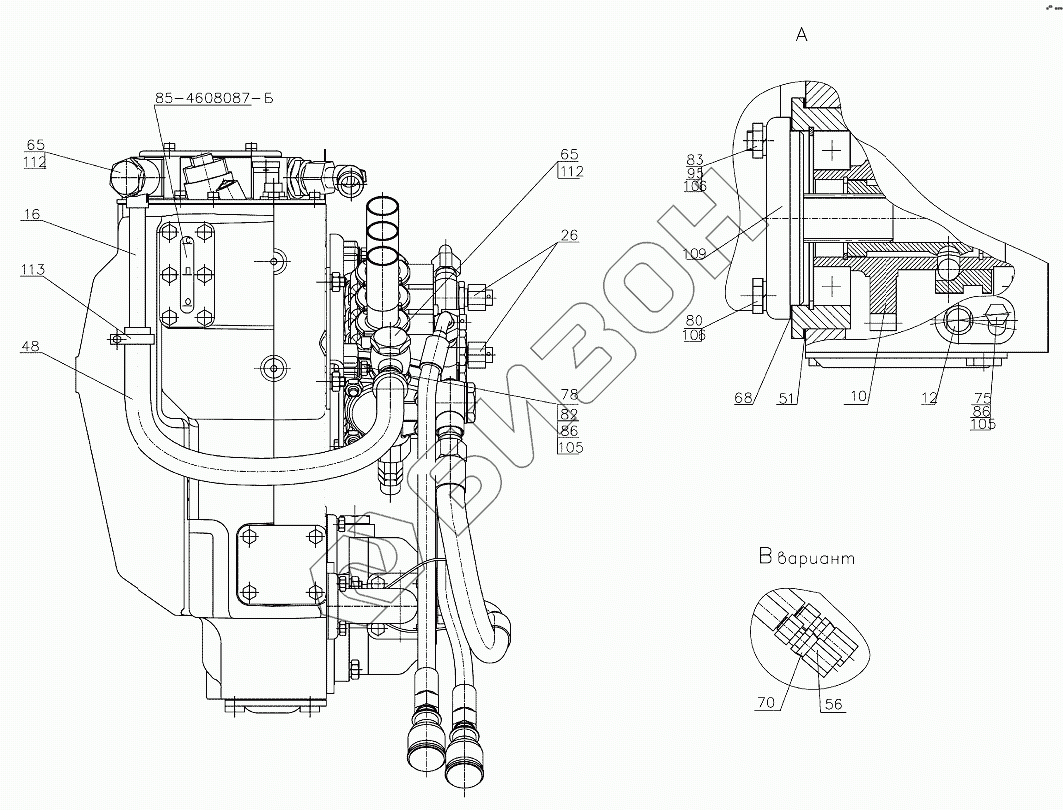

Графический каталог запасных частей к технике: МТЗ 952.5. Корпус гидросистемы Р920-4600015
85-4608087-Б
10
12
16
26
48
51
56
65
65
68
70
75
78
80
82
83
86
86
95
105
105
106
106
109
109
109
109
109
109
112
112
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р920-4600015 | Р920-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 85-4608087-Б | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 1 | Р952-4607020 | Кронштейн |
Загрузка ...
|
|
| 3 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 5 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 6 | 952-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 10 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 11 | 85-4604030-Б | Вилка |
Загрузка ...
|
|
| 12 | 85-4604040-Б | Вал |
Загрузка ...
|
|
| 16 | 80В-4607375 | Маслопровод |
Загрузка ...
|
|
| 17 | Д80-4607100-А | Патрубок |
Загрузка ...
|
|
| 18 | С80-4607520 | Патрубок |
Загрузка ...
|
|
| 19 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | РП70-622.1 | Распределитель |
Загрузка ...
|
|
| 22 | РП70-622 | Распределитель |
Загрузка ...
|
|
| 26 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 37 | 1221-1802091-01 | Пробка резьбовая |
Загрузка ...
|
|
| 38 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 41 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 43 | 85-4608021-01 | Пробка |
Загрузка ...
|
|
| 44 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 46 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 47 | С80-4607204 | Штуцер |
Загрузка ...
|
|
| 48 | М80-4607011 | Шланг |
Загрузка ...
|
|
| 49 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 50 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 51 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 52 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 53 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 54 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 55 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 56 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 63 | 40-4607032 | Болт |
Загрузка ...
|
|
| 65 | 40-4607037 | Болт |
Загрузка ...
|
|
| 68 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 70 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 75 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 76 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 77 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 78 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 80 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 83 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 86 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 94 | М10-3р/6gх20.66.019 | Шпилька |
Загрузка ...
|
|
| 95 | М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 98 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 99 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 102 | 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 103 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 105 | 8Т | Шайба |
Загрузка ...
|
|
| 106 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 108 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 108 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 108 | Ду10 | Штекер |
Загрузка ...
|
|
| 108 | CPV0816/20F | Муфта |
Загрузка ...
|
|
| 109 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 109 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 109 | НШ32УМЖ-3 | Насос шестеренный |
Загрузка ...
|
|
| 109 | НШ32СМ-3 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 109 | НШ32УВ-3 | Насос |
Загрузка ...
|
|
| 109 | НШ32М-309 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 111 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 112 | РМ24 | Шайба |
Загрузка ...
|
|
| 113 | TORRO20-32/971 | Хомут |
Загрузка ...
|
|
| 113 | TORRO20-32/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 114 | 1,0-О-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
