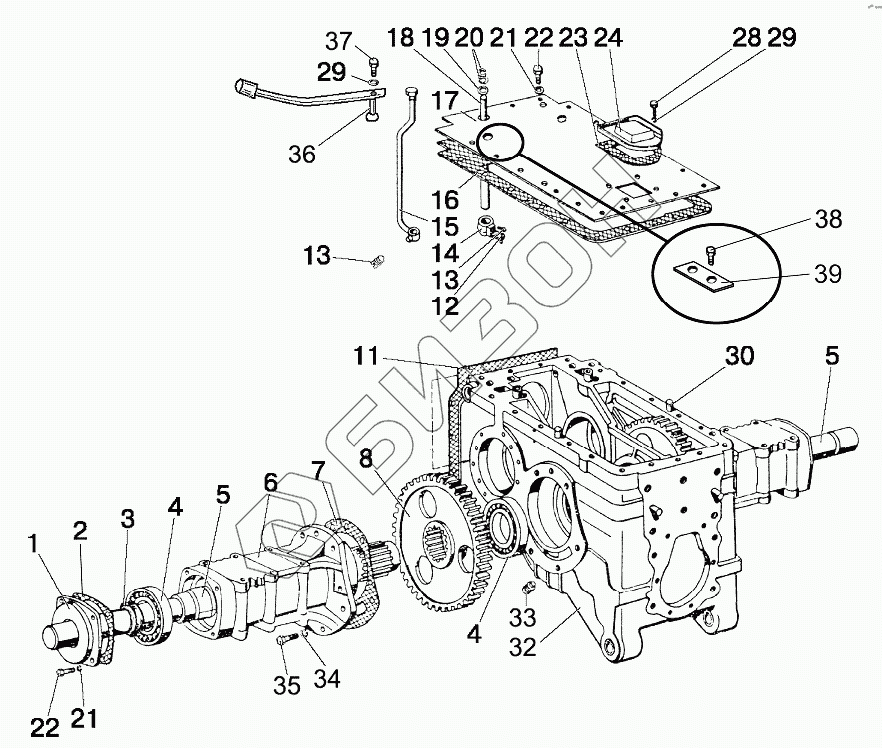

Графический каталог запасных частей к технике: МТЗ 952.5. Корпус заднего моста. Конечная передача
1
2
3
4
4
5
5
6
6
7
8
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
28
29
29
30
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-2401010-06 | 70-2401010-06 | Мост задний |
Загрузка ...
|
|
| 952М-2401010-01 | 952М-2401010-01 | Мост задний |
Загрузка ...
|
|
| 70-2401010-05 | 70-2401010-05 | Мост задний |
Загрузка ...
|
|
| 1 | 50-2407030 | Крышка рукава с манжетой и кольцом в сборе |
Загрузка ...
|
|
| 1 | 50-2407028 | Крышка |
Загрузка ...
|
|
| 2 | 50-2407029 | Прокладка |
Загрузка ...
|
|
| 3 | 2.2-80х105-1 | Манжета |
Загрузка ...
|
|
| 4 | 217А | Подшипник |
Загрузка ...
|
|
| 5 | 50-2407082-А-01 | Полуось |
Загрузка ...
|
|
| 6 | 50-2407020-А1 | Рукав полуоси |
Загрузка ...
|
|
| 6 | 50-2407020-А-01 | Рукав полуоси |
Загрузка ...
|
|
| 6 | 50-2407018-А-01 | Рукав полуоси |
Загрузка ...
|
|
| 6 | 50-2407018-А | Рукав полуоси |
Загрузка ...
|
|
| 7 | 50-2407031-Б | Прокладка |
Загрузка ...
|
|
| 8 | 50-2407122 | Шестерня ведомая |
Загрузка ...
|
|
| 11 | 50-2401016-Б | Прокладка |
Загрузка ...
|
|
| 12 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 13 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 14 | 50-2401020 | Поводок |
Загрузка ...
|
|
| 15 | 80-2401050 | Стойка |
Загрузка ...
|
|
| 16 | 50-2401025-А | Прокладка |
Загрузка ...
|
|
| 17 | 70-2401024-01 | Крышка |
Загрузка ...
|
|
| 18 | 50-2401019-Б | Валик управления |
Загрузка ...
|
|
| 18 | 50-2401040 | Валик управления в сборе |
Загрузка ...
|
|
| 19 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 20 | 50-2401031 | Шайба |
Загрузка ...
|
|
| 21 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 22 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 50-2401027-А | Прокладка |
Загрузка ...
|
|
| 24 | 1221-2401026 | Крышка |
Загрузка ...
|
|
| 28 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 8Т | Шайба |
Загрузка ...
|
|
| 30 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 32 | 50-2401015-07 | Корпус |
Загрузка ...
|
|
| 33 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 34 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 35 | М16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 85-2401080-A | Рычаг |
Загрузка ...
|
|
| 37 | М8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 600-2401026 | Болт |
Загрузка ...
|
|
| 39 | 600-2401014 | Пластина |
Загрузка ...
|
