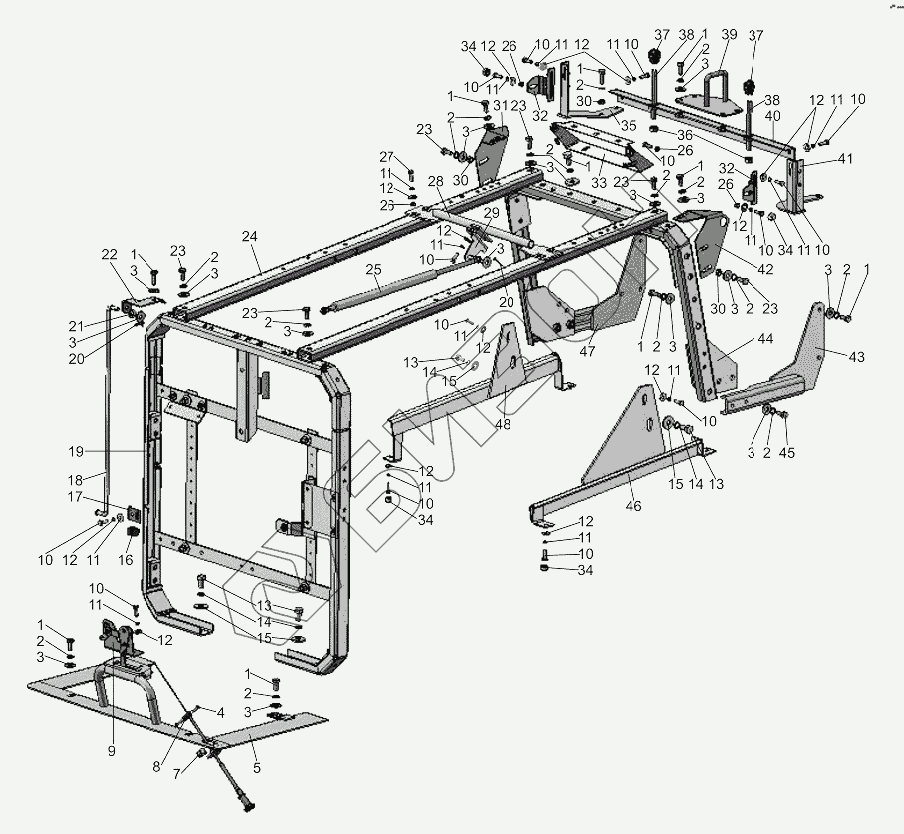

Графический каталог запасных частей к технике: МТЗ 952.5. Облицовка 922.4-8400005-02
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
7
8
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
14
14
14
15
15
15
16
17
18
19
20
20
21
22
23
23
23
23
23
23
24
25
25
26
26
26
26
27
28
29
30
30
30
31
32
32
33
34
34
34
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 8Т | Шайба |
Загрузка ...
|
|
| 3 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 4 | В.М5-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 5 | 921.3-8400040 | Рама |
Загрузка ...
|
|
| 6 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 7 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 9 | 80-8402410 | Замок |
Загрузка ...
|
|
| 10 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 6Т | Шайба |
Загрузка ...
|
|
| 12 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 13 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 15 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 16 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 17 | 921.3-8400102 | Кронштейн |
Загрузка ...
|
|
| 18 | 90-8400070 | Тяга |
Загрузка ...
|
|
| 19 | 950.3-8402025-А | Рамка |
Загрузка ...
|
|
| 20 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 21 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 22 | 921.3-8400101 | Кронштейн |
Загрузка ...
|
|
| 23 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | 921.3-8400013-Б | Стяжка |
Загрузка ...
|
|
| 25 | 01625033А | Пружина газовая |
Загрузка ...
|
|
| 25 | 11.5.6308010 | Пружина газовая |
Загрузка ...
|
|
| 26 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | М6-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 921.3-8402150 | Кронштейн |
Загрузка ...
|
|
| 29 | 80-6708225-01 | Кронштейн |
Загрузка ...
|
|
| 30 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 921.3-8402071-01 | Кронштейн |
Загрузка ...
|
|
| 32 | 952.3-8402067 | Кронштейн |
Загрузка ...
|
|
| 33 | 921.3-8402080 | Опора |
Загрузка ...
|
|
| 34 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 35 | 952.3-8402060 | Кронштейн |
Загрузка ...
|
|
| 36 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 38 | 923-8400033-02 | Стержень |
Загрузка ...
|
|
| 39 | 950.1-8402420 | Скоба |
Загрузка ...
|
|
| 40 | 952.3-8402070 | Кронштейн |
Загрузка ...
|
|
| 41 | 952.3-8402065 | Кронштейн |
Загрузка ...
|
|
| 42 | 921.3-8402071 | Кронштейн |
Загрузка ...
|
|
| 43 | 952.3-8402080 | Кронштейн |
Загрузка ...
|
|
| 44 | 952.3-8402050-А-01 | Дуга |
Загрузка ...
|
|
| 45 | М8-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | 952.3-8402470-А | Опора |
Загрузка ...
|
|
| 47 | 952.3-8402080-01 | Кронштейн |
Загрузка ...
|
|
| 48 | 952.3-8402470-А-01 | Опора |
Загрузка ...
|
|
| 48 | 952.4-8402470 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
