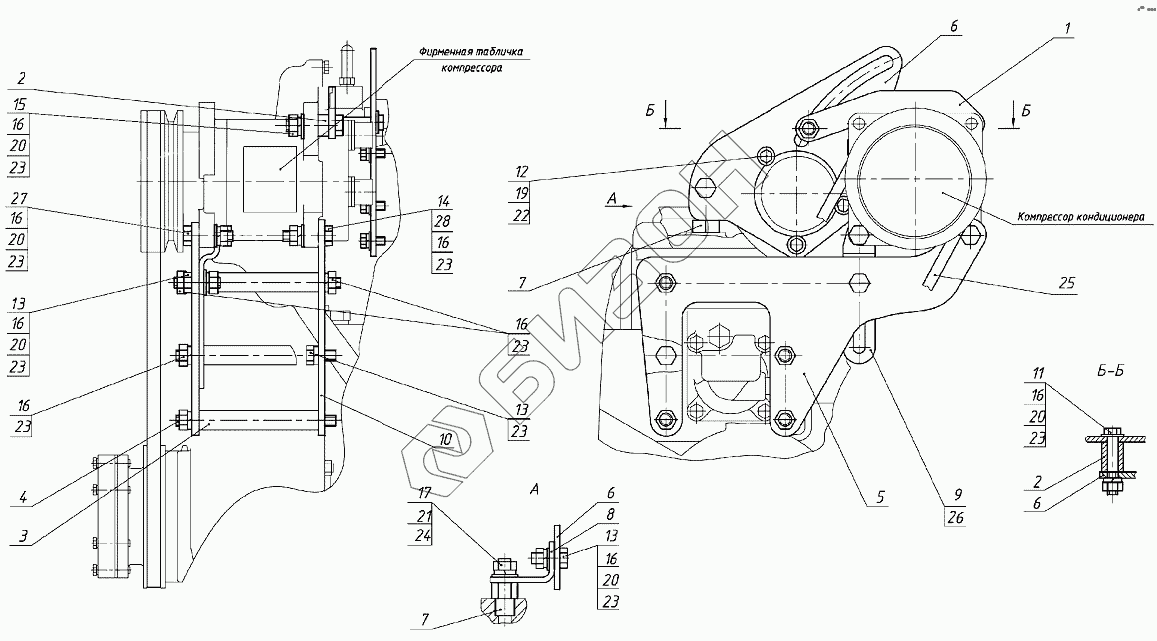

Графический каталог запасных частей к технике: МТЗ 952.5. Установка компрессора
1
2
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
13
13
14
15
16
16
16
16
16
16
16
16
17
19
20
20
20
20
20
21
22
23
23
23
23
23
23
23
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 950-8114010 | 950-8114010 | Компрессор кондиционера |
Загрузка ...
|
|
| 1 | 950-8114031 | Рычаг |
Загрузка ...
|
|
| 2 | 950-8114011-01 | Втулка |
Загрузка ...
|
|
| 3 | 950-8114015 | Шпилька |
Загрузка ...
|
|
| 4 | 950-8114019 | Шпилька |
Загрузка ...
|
|
| 5 | 950-8114012 | Пластина |
Загрузка ...
|
|
| 6 | 950-8114014 | Сектор |
Загрузка ...
|
|
| 7 | 1025-8114016 | Переходник |
Загрузка ...
|
|
| 8 | 950-8114017 | Уголок |
Загрузка ...
|
|
| 9 | 950-8114018 | Планка |
Загрузка ...
|
|
| 10 | 950-8114020 | Пластина |
Загрузка ...
|
|
| 11 | М10-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 950-8114013 | Втулка |
Загрузка ...
|
|
| 15 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 20 | С.10.01.019 | Шайба |
Загрузка ...
|
|
| 21 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 8Т | Шайба |
Загрузка ...
|
|
| 23 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 24 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 25 | AVX13x1200 | Ремень |
Загрузка ...
|
|
| 26 | 950-8114011 | Втулка |
Загрузка ...
|
|
| 27 | 950-8114032 | Болт |
Загрузка ...
|
|
| 28 | 950-8114032-01 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
