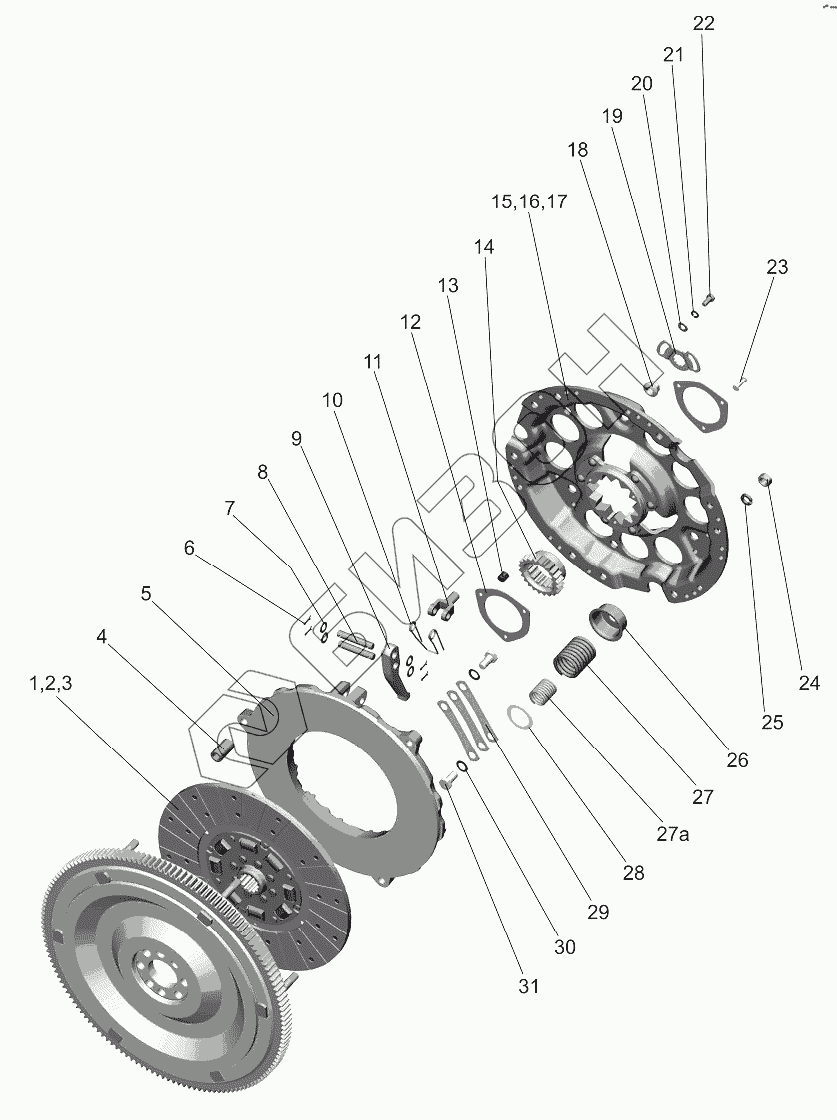

Графический каталог запасных частей к технике: МТЗ 952.5. Установка сцепления 240-1005009-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27a
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-1601090-А 80-1601090-А Диск сцепления
Загрузка ...
80-1601090 80-1601090 Диск сцепления в сборе
Загрузка ...
85-1601120-Б 85-1601120-Б Диск опорный
Загрузка ...
1 85-1601130-01 Диск ведомый (с безасбестовыми накладками)
Загрузка ...
1 85-1601130-02 Диск ведомый
Загрузка ...
80-1601130-А Диск ведомый
Загрузка ...
2 70-1601138-01 Накладка фрикционная
Загрузка ...
2 70-1601138-02 Накладка
Загрузка ...
566528 Сегмент GBV 156400
Загрузка ...
3 2-4х8.32 Заклепка
Загрузка ...
566529 Заклепка
Загрузка ...
4 70-1601074 Втулка
Загрузка ...
5 80-1601093 Диск нажимной
Загрузка ...
6 3,2х18.019 Шплинт
Загрузка ...
7 85-1601108 Шайба
Загрузка ...
8 85-1601096 Палец
Загрузка ...
9 85-1601094 Рычаг отжимной
Загрузка ...
10 85-1601083 Пружина
Загрузка ...
11 85-1601097 Вилка
Загрузка ...
12 70-1601062 Шайба
Загрузка ...
13 70-1601091 Демпфер
Загрузка ...
14 70-1601053 Втулка
Загрузка ...
15 85-1601125-Б Диск опорный
Загрузка ...
16 70-1601051 Ступица (входит в дет.70-1601125)
Загрузка ...
17 8х22.01 Заклепка
Загрузка ...
18 85-1601109-A Гайка регулировочная
Загрузка ...
19 85-1601086 Шайба стопорная
Загрузка ...
20 С8.01.019 Шайба
Загрузка ...
21 Шайба
Загрузка ...
22 М8-6gх16.88.35.019 Болт
Загрузка ...
23 6х30.01 Заклепка
Загрузка ...
24 М12х1,25-6Н.6.019 Гайка
Загрузка ...
25 12ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
26 85-1601072-Б Стакан
Загрузка ...
27 85-1601115 Пружина
Загрузка ...
27a 77.55.121-1 Пружина
Загрузка ...
28 85-1601118-Б Шайба изолирующая
Загрузка ...
29 85-1601124 Пластина
Загрузка ...
30 85-1601121 Шайба
Загрузка ...
31 85-1601126 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
