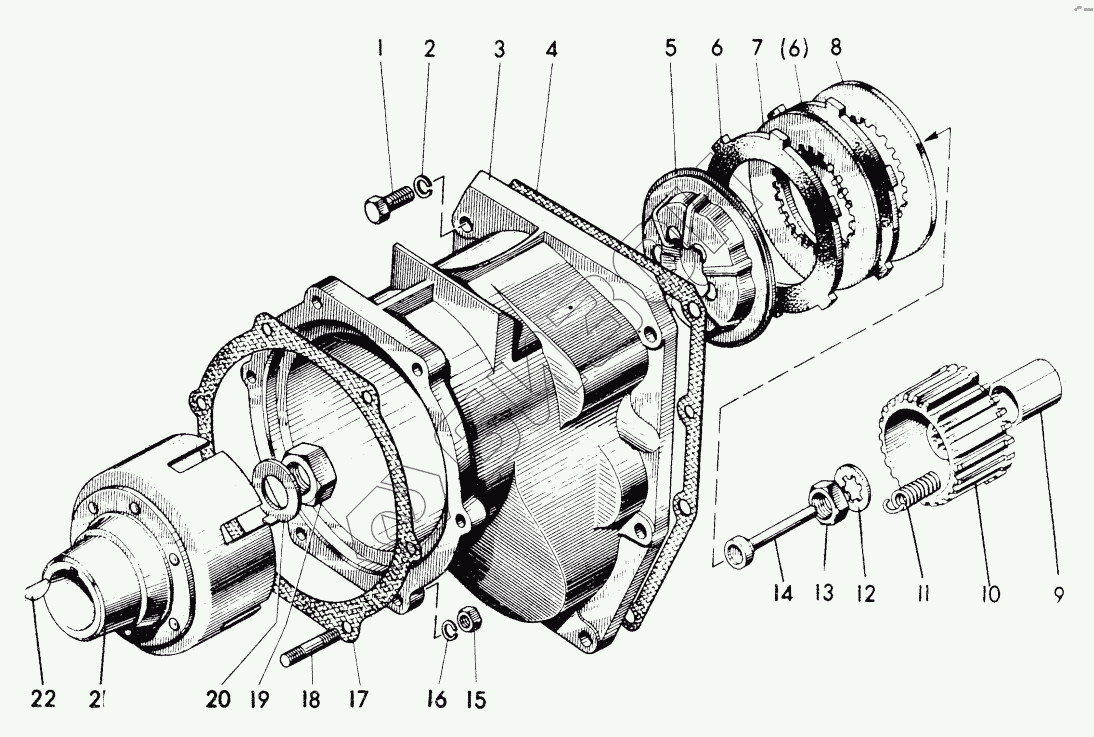

Графический каталог запасных частей к технике: МТЗ Беларус-08Н (09Н). 05-1601. Сцепление
n/2.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 05-1601020 | 05-1601020 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 05-1601021 | Фланец |
Загрузка ...
|
|
| 4 | 05-1601022 | Прокладка |
Загрузка ...
|
|
| 5 | 103-16105 | Диск нажимной |
Загрузка ...
|
|
| 6 | 05-1601026 | Диск ведущий |
Загрузка ...
|
|
| 7 | 105-16128 | Диск ведомый |
Загрузка ...
|
|
| 8 | МIА-1601134 | Диск упорный |
Загрузка ...
|
|
| 9 | 05-1601024 | Втулка |
Загрузка ...
|
|
| 10 | 105-16120 | Барабан ведомый |
Загрузка ...
|
|
| 10 | 105-16121 | Барабан ведомый |
Загрузка ...
|
|
| 11 | 3.III-16122 | Пружина нажимная |
Загрузка ...
|
|
| 12 | 105-16136 | Шайба стопорная |
Загрузка ...
|
|
| 13 | 105-16135 | Гайка |
Загрузка ...
|
|
| 14 | МIА-1601170 | Грибок штока |
Загрузка ...
|
|
| 15 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 17 | 05-1601023 | Прокладка |
Загрузка ...
|
|
| 18 | ШпилькаМ8-6gх32.58.026 | Шпилька |
Загрузка ...
|
|
| 19 | 15-31-08 | Гайка |
Загрузка ...
|
|
| 20 | 15-30-18 | Шайба замковая |
Загрузка ...
|
|
| 21 | 05-1601030 | Барабан |
Загрузка ...
|
|
| 22 | 15-30-09 | Шпонка сегментная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
