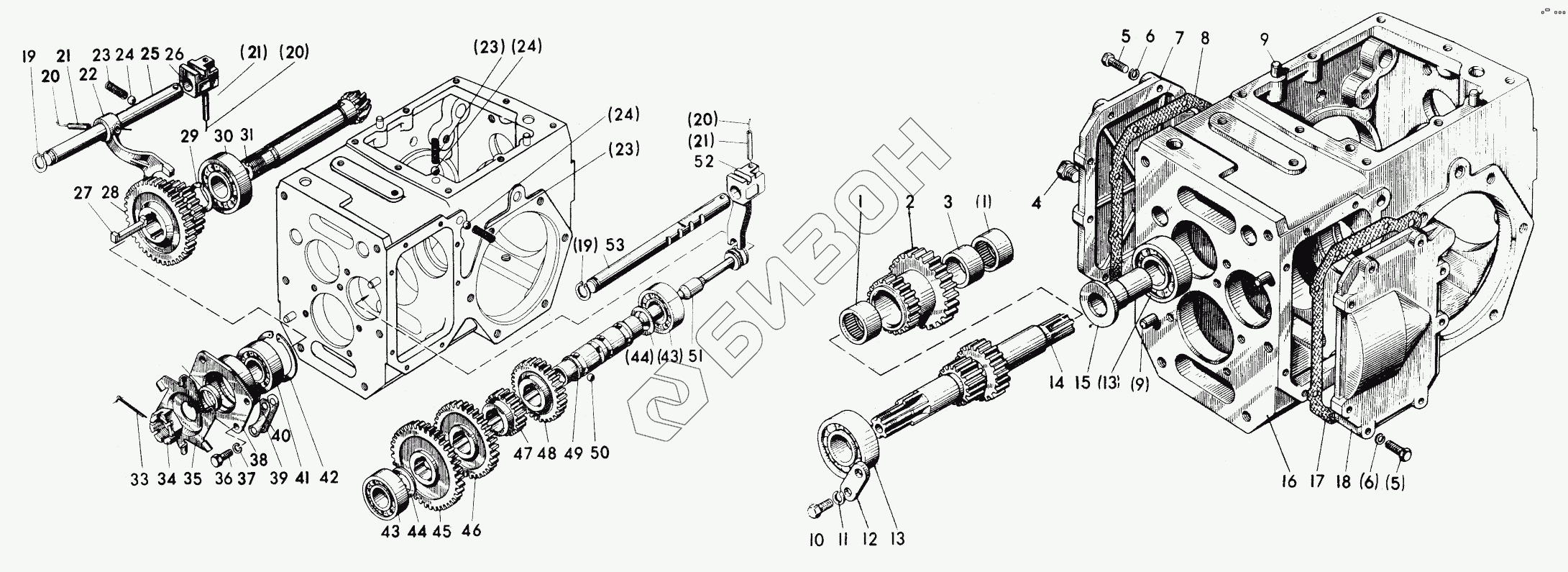

Графический каталог запасных частей к технике: МТЗ Беларус-08Н (09Н). 05-1701. Коробка передач
n/4.gif)
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
20
21
21
21
22
23
23
23
24
24
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 05-1701010 | 05-1701010 | Коробка передач |
Загрузка ...
|
|
| 1 | ГОСТ4060-78 | Подшипник 942/40 |
Загрузка ...
|
|
| 2 | 05-1701220 | Колесо зубчатое |
Загрузка ...
|
|
| 2 | 05-1701222 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | 05-1701224 | Кольцо |
Загрузка ...
|
|
| 4 | ПробкаКГ1/8dm | Пробка КГ 1/8dm |
Загрузка ...
|
|
| 5 | БолтМ6-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 7 | 05-1701011 | Крышка |
Загрузка ...
|
|
| 8 | 05-1701014 | Прокладка |
Загрузка ...
|
|
| 9 | Штифт8h8х16 | Штифт |
Загрузка ...
|
|
| 10 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 12 | 05-1701374 | Пластина |
Загрузка ...
|
|
| 13 | 204 | Подшипник |
Загрузка ...
|
|
| 14 | 05-1701032 | Вал первичный |
Загрузка ...
|
|
| 15 | 05-1701223 | Втулка |
Загрузка ...
|
|
| 16 | 05-2401011 | Корпус |
Загрузка ...
|
|
| 17 | 05-1701013 | Прокладка |
Загрузка ...
|
|
| 18 | 05-1701012 | Крышка |
Загрузка ...
|
|
| 19 | КольцоБ15 | Кольцо |
Загрузка ...
|
|
| 20 | Проволока1,0-0-С | Проволока 1,0-0-С |
Загрузка ...
|
|
| 21 | Штифт4х30.65Г | Штифт |
Загрузка ...
|
|
| 22 | 05-1702022 | Вилка |
Загрузка ...
|
|
| 23 | 05-1701375 | Пружина |
Загрузка ...
|
|
| 24 | Шарик7,938-100 | Шарик 7,938-100 |
Загрузка ...
|
|
| 25 | 05-1702123 | Валик |
Загрузка ...
|
|
| 26 | 05-1702024 | Поводок |
Загрузка ...
|
|
| 27 | 05-1701317 | Шпонка |
Загрузка ...
|
|
| 28 | 05-1701314 | Блок-шестерня |
Загрузка ...
|
|
| 29 | 2Б.25 | Кольцо |
Загрузка ...
|
|
| 30 | 305 | Подшипник |
Загрузка ...
|
|
| 31 | 05-1701252 | Вал вторичный |
Загрузка ...
|
|
| 31 | 05-1701250 | Вал |
Загрузка ...
|
|
| 32 | 05-1601024-01 | Втулка |
Загрузка ...
|
|
| 33 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 34 | ГайкаМ20х1,5.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | Крыльчатка | Крыльчатка |
Загрузка ...
|
|
| 36 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 38 | 05-1701060 | Стакан |
Загрузка ...
|
|
| 38 | 05-1701062 | Стакан |
Загрузка ...
|
|
| 39 | 05-1701373 | Прокладка |
Загрузка ...
|
|
| 40 | 05-1701373-01 | Прокладка |
Загрузка ...
|
|
| 41 | 304 | Подшипник |
Загрузка ...
|
|
| 42 | В52 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 43 | 204 | Подшипник |
Загрузка ...
|
|
| 44 | 05-1701203 | Шайба |
Загрузка ...
|
|
| 45 | 05-1701212 | Колесо зубчатое |
Загрузка ...
|
|
| 46 | 05-1701214 | Колесо зубчатое |
Загрузка ...
|
|
| 47 | 05-1701216 | Колесо зубчатое |
Загрузка ...
|
|
| 48 | 05-1701219 | Колесо зубчатое |
Загрузка ...
|
|
| 49 | 05-1701182 | Вал |
Загрузка ...
|
|
| 50 | Шарик7,144-40 | Шарик |
Загрузка ...
|
|
| 51 | 05-1702053 | Шток |
Загрузка ...
|
|
| 52 | 05-1702050 | Вилка |
Загрузка ...
|
|
| 53 | 05-1702112 | Валик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
