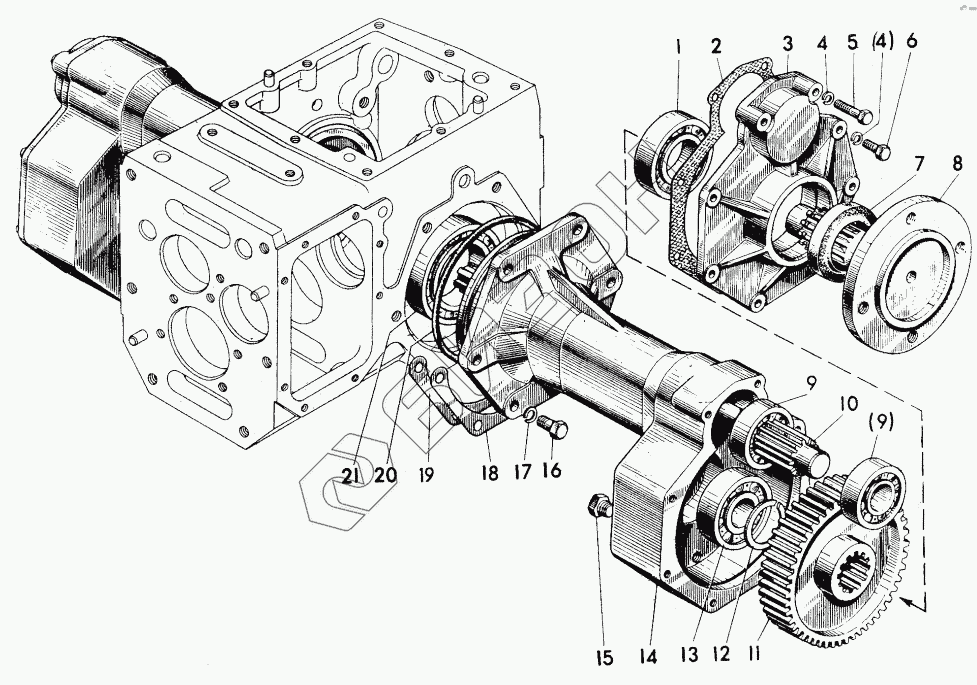

Графический каталог запасных частей к технике: МТЗ Беларус-08Н (09Н). 05-2407. Передача конечная
n/7.gif)
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 05-2407010 | 05-2407010 | Конечная передача |
Загрузка ...
|
|
| 1 | 206 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 2 | 05-2407056 | Прокладка |
Загрузка ...
|
|
| 3 | 05-2407020 | Крышка |
Загрузка ...
|
|
| 3 | 05-2407028 | Крышка |
Загрузка ...
|
|
| 4 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 5 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | Манжета2-38х58-1 | Манжета |
Загрузка ...
|
|
| 8 | 05-2407054 | Фланец |
Загрузка ...
|
|
| 9 | 204 | Подшипник |
Загрузка ...
|
|
| 10 | 05-2407152 | Вал |
Загрузка ...
|
|
| 11 | 05-2407053 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | 2Б30 | Кольцо ГОСТ 13940-86 |
Загрузка ...
|
|
| 13 | 304 | Подшипник |
Загрузка ...
|
|
| 14 | 05-2407118 | Рукав |
Загрузка ...
|
|
| 15 | ПробкаКГ1/8dm | Пробка КГ 1/8dm |
Загрузка ...
|
|
| 16 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Шайба10Т | Шайба 10Т |
Загрузка ...
|
|
| 18 | 05-2407058 | Прокладка |
Загрузка ...
|
|
| 19 | 05-2407058-01 | Прокладка |
Загрузка ...
|
|
| 20 | 50-1601322 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 110 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
