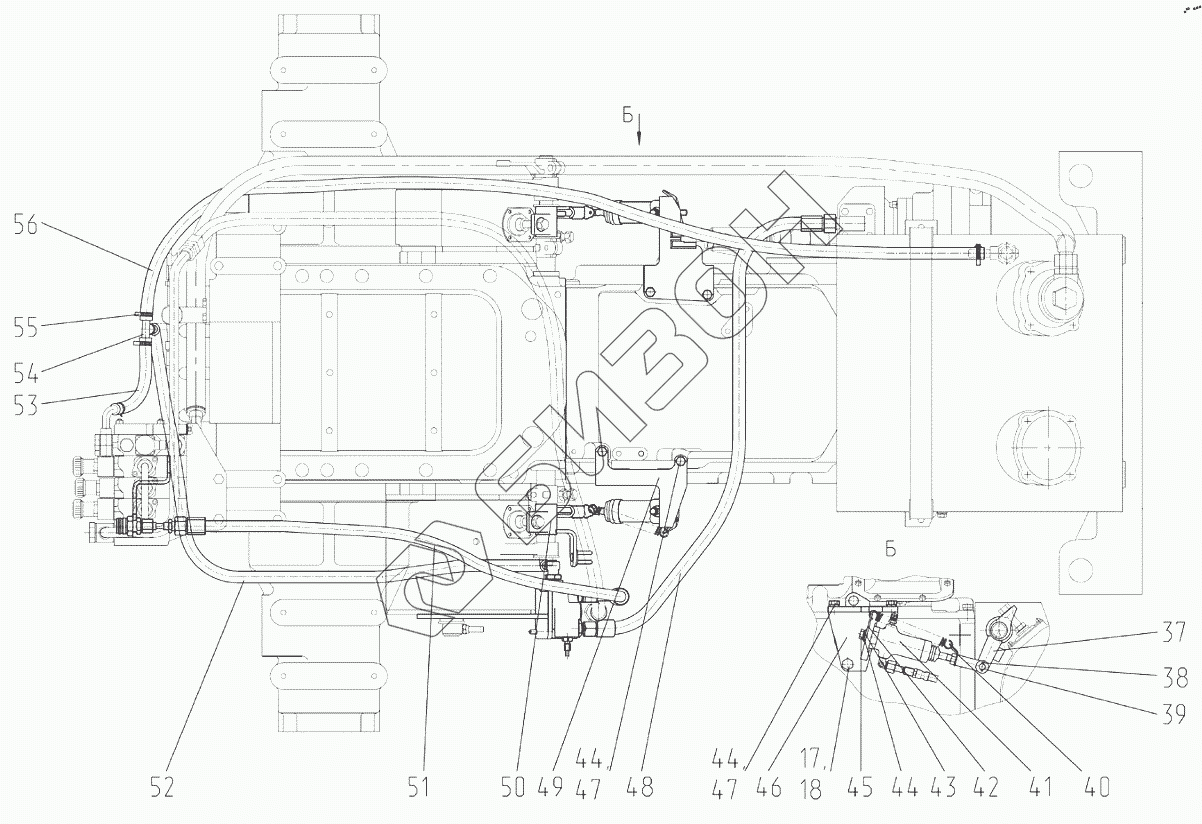

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 1523.6. Гидропривод 1523-3503900
17
18
37
38
39
40
41
41
42
43
44
44
44
45
46
47
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-3503900 | 1523-3503900 | Гидропривод |
Загрузка ...
|
|
| 1 | 1523-3503710 | Педали управления тормозами |
Загрузка ...
|
|
| 1 | 1523-3503720 | Педали управления тормозами |
Загрузка ...
|
|
| 2 | 1523-3503920 | Трубопровод |
Загрузка ...
|
|
| 2 | 2022-3503930 | Трубопровод |
Загрузка ...
|
|
| 3 | 1523-3503970 | Трубопровод |
Загрузка ...
|
|
| 3 | 2022-3503940 | Трубопровод |
Загрузка ...
|
|
| 4 | 1522-3503703 | Трубка |
Загрузка ...
|
|
| 4 | 1522-3503703 | Трубка |
Загрузка ...
|
|
| 5 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 5 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 6 | 1523-3503930 | Трубопровод |
Загрузка ...
|
|
| 6 | 1523-3503930 | Трубопровод |
Загрузка ...
|
|
| 7 | 923-3503200 | Рукав |
Загрузка ...
|
|
| 7 | S 74 74 525 | Рукав гибкий тормозов |
Загрузка ...
|
|
| 7 | ИФШБ. 302645.500 | Рукав гибкий тормозов |
Загрузка ...
|
|
| 8 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 9 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 10 | 1523-3503960 | Трубопровод |
Загрузка ...
|
|
| 11 | 1523-3503910 | Клапан тормозной |
Загрузка ...
|
|
| 12 | 16-27 | Хомут |
Загрузка ...
|
|
| 13 | 1221М-3502039-05 | Болт |
Загрузка ...
|
|
| 14 | 920-3503930 | Переходник |
Загрузка ...
|
|
| 15 | 1523-3503921 | Кронштейн |
Загрузка ...
|
|
| 16 | "SAFIM" 15869 | Штекер |
Загрузка ...
|
|
| 17 | Болт М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 19 | 1522-2407317 | Трубка |
Загрузка ...
|
|
| 20 | 48-1104016 | Хомутик |
Загрузка ...
|
|
| 21 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Гайка М8-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 23 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 24 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 25 | Болт М6-6gх20.58.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 27 | 1523-3503922 | Кронштейн |
Загрузка ...
|
|
| 28 | 1523-3503980 | Трубопровод |
Загрузка ...
|
|
| 29 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 822-3503105 | Угольник |
Загрузка ...
|
|
| 31 | 1221-2407288-02 | Тройник |
Загрузка ...
|
|
| 32 | 1523-3503950 | Трубопровод |
Загрузка ...
|
|
| 33 | 1523-3503952 | Заглушка |
Загрузка ...
|
|
| 34 | РМ12 | Шайба |
Загрузка ...
|
|
| 35 | SAFIM 203169 | Клапан распределительный |
Загрузка ...
|
|
| 36 | 2522-3503552 | Штуцер |
Загрузка ...
|
|
| 37 | 1523М-3503025 | Рычаг левый |
Загрузка ...
|
|
| 38 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 39 | Палец 12х32 | Палец 12х32 |
Загрузка ...
|
|
| 40 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 41 | 2022-3503550 (Р2603) | Цилиндр рабочий |
Загрузка ...
|
|
| 41 | 822-1602550-Б | Цилиндр рабочий |
Загрузка ...
|
|
| 42 | 923-1602116 | Ушко |
Загрузка ...
|
|
| 43 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 44 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 45 | Болт М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | 1523М-3503030-Г | Кронштейн левый |
Загрузка ...
|
|
| 47 | Болт М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | П80-4607120-01 | Рукав |
Загрузка ...
|
|
| 49 | 1523М-3503040-Б | Кронштейн правый |
Загрузка ...
|
|
| 50 | 1523М-3503045 | Рычаг правый |
Загрузка ...
|
|
| 51 | 1522В-3407100-03 | Рукав высокого давления |
Загрузка ...
|
|
| 52 | 1523-3503914 | Шланг |
Загрузка ...
|
|
| 53 | 1523-3503915 | Шланг |
Загрузка ...
|
|
| 54 | 2522-3503940 | Тройник |
Загрузка ...
|
|
| 55 | 16-27 | Хомут |
Загрузка ...
|
|
| 56 | 1523-3503913 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
