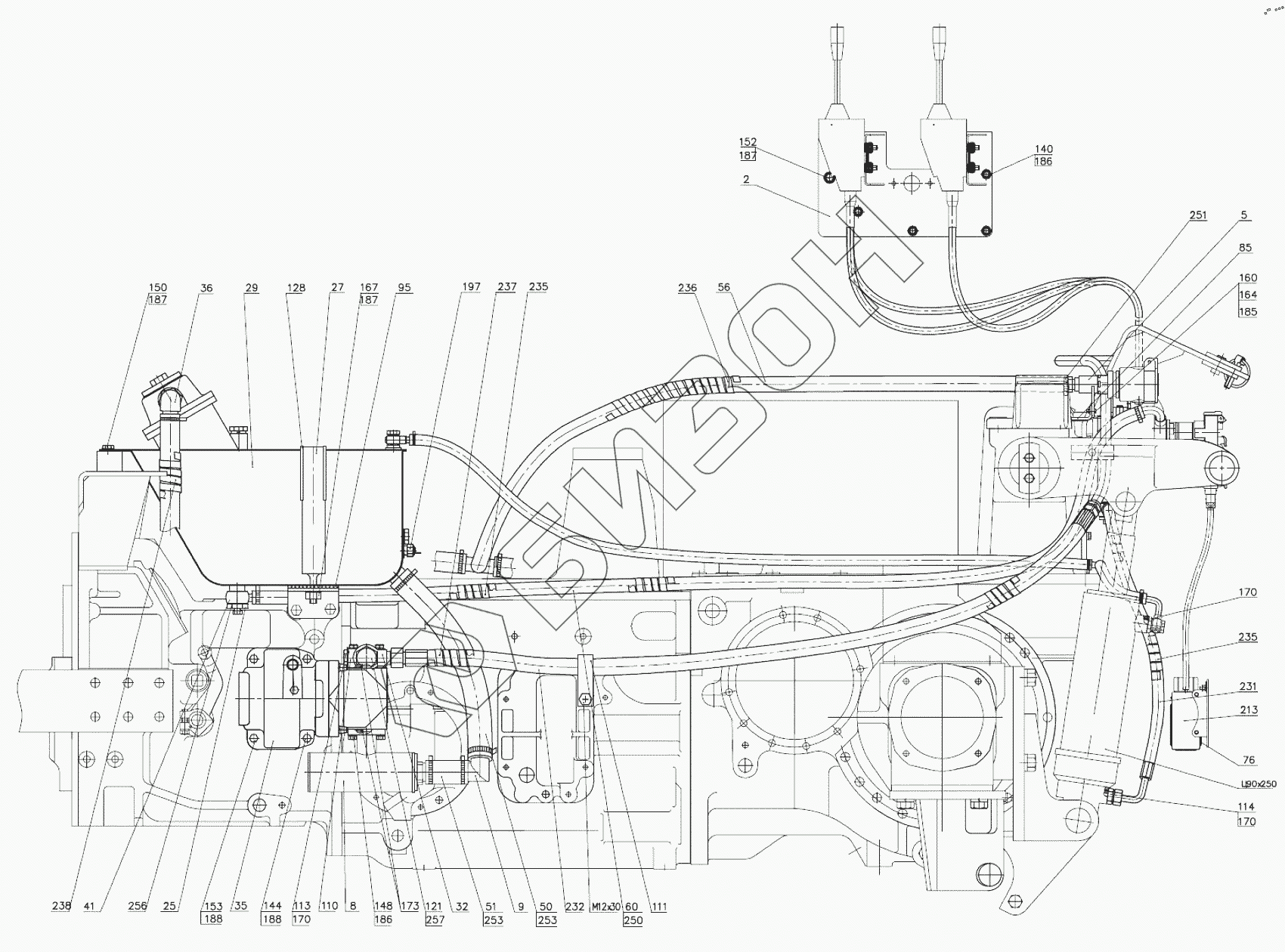

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 1523.6. Гидросистема Р1523-4600010-01
2
5
8
9
25
27
29
32
35
36
41
50
51
56
60
76
85
95
110
111
113
114
121
128
140
144
148
150
152
153
160
164
167
170
170
170
173
185
186
186
187
187
187
188
188
197
213
231
232
235
235
236
237
238
250
251
253
253
256
257
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1523-4600010-01 | Р1523-4600010-01 | Гидросистема |
Загрузка ...
|
|
| 1 | Р1523.6-4607130 | Тройник |
Загрузка ...
|
|
| 2 | Р1523.6-4607250 | Кронштейн |
Загрузка ...
|
|
| 3 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 5 | 2422-4607250 | Кронштейн |
Загрузка ...
|
|
| 8 | Р2022-4607080 | Фильтр |
Загрузка ...
|
|
| 9 | Р2022-4607050 | Труба |
Загрузка ...
|
|
| 11 | Р1523-4607085 | Труба |
Загрузка ...
|
|
| 13 | Р1523-4607075 | Труба |
Загрузка ...
|
|
| 15 | 1523-4607150 | Труба |
Загрузка ...
|
|
| 17 | 1523-4607040 | Кронштейн |
Загрузка ...
|
|
| 25 | 1522-4607070 | Болт |
Загрузка ...
|
|
| 27 | 1522-4608230 | Стяжка |
Загрузка ...
|
|
| 29 | 1522-4608210-01 | Бак |
Загрузка ...
|
|
| 32 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 35 | 921-4617110 | Привод насоса |
Загрузка ...
|
|
| 36 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 38 | 85-4216125 | Маслопровод |
Загрузка ...
|
|
| 41 | С80-4607380 | Труба |
Загрузка ...
|
|
| 42 | С80-4607520 | Патрубок |
Загрузка ...
|
|
| 45 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 50 | 1523Т1У-4607064 | Шланг |
Загрузка ...
|
|
| 51 | 1523Т1У-4607064-01 | Шланг |
Загрузка ...
|
|
| 52 | Р3522-4607032-03 | Шланг |
Загрузка ...
|
|
| 53 | Р3522-4607032-04 | Шланг |
Загрузка ...
|
|
| 54 | Р3522-4607032-05 | Шланг |
Загрузка ...
|
|
| 56 | Р3522-4607072-05 | Шланг |
Загрузка ...
|
|
| 60 | Р3522-4607074-05 | Шланг |
Загрузка ...
|
|
| 62 | Р3022-4607201-12 | Шланг |
Загрузка ...
|
|
| 63 | Р3022-4607201-13 | Шланг |
Загрузка ...
|
|
| 64 | Р3022-4607201-14 | Шланг |
Загрузка ...
|
|
| 72 | Р1523-4607059 | Шланг |
Загрузка ...
|
|
| 73 | Р1523-4607059-09 | Шланг |
Загрузка ...
|
|
| 75 | Р1523-4607123 | Кронштейн |
Загрузка ...
|
|
| 76 | Р1523-4607122 | Кронштейн |
Загрузка ...
|
|
| 77 | Р1523-4607121 | Кронштейн |
Загрузка ...
|
|
| 85 | 1523-4607111 | Кронштейн |
Загрузка ...
|
|
| 92 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 93 | 1522-4608238 | Кронштейн |
Загрузка ...
|
|
| 94 | 1522-4608237 | Кронштейн |
Загрузка ...
|
|
| 95 | 1522-4608234 | Прокладка |
Загрузка ...
|
|
| 98 | 1522-4607078-А | Угольник |
Загрузка ...
|
|
| 102 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 105 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 107 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 110 | Д80-4607101-В | Патрубок |
Загрузка ...
|
|
| 111 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 113 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 114 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 115 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 120 | 40-4607037 | Болт |
Загрузка ...
|
|
| 121 | 40-4607037-02 | Болт |
Загрузка ...
|
|
| 127 | Д18-051 | Болт |
Загрузка ...
|
|
| 128 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 130 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 140 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 141 | Болт М8-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 142 | Болт М8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 144 | Болт М12-6gх150.58.019 | Болт |
Загрузка ...
|
|
| 147 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 148 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 150 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 |
Загрузка ...
|
|
| 151 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 |
Загрузка ...
|
|
| 152 | Болт М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 153 | Болт М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 155 | Болт М16-6gх32.88.35.019 | Болт М16-6gх32.88.35.019 |
Загрузка ...
|
|
| 160 | Болт М6-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 162 | Болт М6-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 164 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 165 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 167 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 170 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 171 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 173 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 177 | Шайба С.6.01.019 | Шайба |
Загрузка ...
|
|
| 178 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 179 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 183 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 185 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 186 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 187 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 188 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 189 | Шайба 16 ОТ | Шайба |
Загрузка ...
|
|
| 195 | РП70-1523.1 | Гидроблок |
Загрузка ...
|
|
| 197 | ТМ111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 200 | AD001707 | Клипс желтый G+ |
Загрузка ...
|
|
| 201 | AD001708 | Клипс желтый G- |
Загрузка ...
|
|
| 202 | AD001705 | Клипс зеленый V+ |
Загрузка ...
|
|
| 203 | AD001706 | Клипс зеленый V- |
Загрузка ...
|
|
| 204 | AD001699 | Клипс красный R+ |
Загрузка ...
|
|
| 205 | AD001700 | Клипс красный R- |
Загрузка ...
|
|
| 207 | ф1,78 AK000685 | Кольцо резиновое |
Загрузка ...
|
|
| 209 | AK000675 | Комплект верхней крышки |
Загрузка ...
|
|
| 210 | AK000674 | Крышка муфты |
Загрузка ...
|
|
| 211 | 207194 | Комплект крепления рукоятки |
Загрузка ...
|
|
| 213 | AD000894 | Маслосборник |
Загрузка ...
|
|
| 215 | AD005370 | Муфта |
Загрузка ...
|
|
| 220 | 4600.70 | Муфта |
Загрузка ...
|
|
| 223 | D72 AK000672 | Переходник |
Загрузка ...
|
|
| 225 | 4600.020 | Пружина |
Загрузка ...
|
|
| 228 | 4600.49 | Радиатор масляный |
Загрузка ...
|
|
| 230 | 4600.126 | Рукав высокого давления |
Загрузка ...
|
|
| 231 | 4600.133 | Рукав высокого давления |
Загрузка ...
|
|
| 232 | 4600.157 | Рукав высокого давления |
Загрузка ...
|
|
| 233 | 212502 | Рукоятка |
Загрузка ...
|
|
| 235 | 4600.74 | Защита |
Загрузка ...
|
|
| 236 | 4600.75 | Защита |
Загрузка ...
|
|
| 237 | 4600.751 | Спираль защитная |
Загрузка ...
|
|
| 238 | 4600.761 | Спираль защитная |
Загрузка ...
|
|
| 243 | 4600.363 | Трос |
Загрузка ...
|
|
| 245 | PG 90 AK000673 | Фитинг |
Загрузка ...
|
|
| 246 | PG D1 AK000677 | Фитинг |
Загрузка ...
|
|
| 247 | PG D2 AK000678 | Фитинг |
Загрузка ...
|
|
| 250 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 251 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 252 | 5000.04 | Хомут |
Загрузка ...
|
|
| 253 | 5000.05 | Хомут |
Загрузка ...
|
|
| 255 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 256 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 257 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
