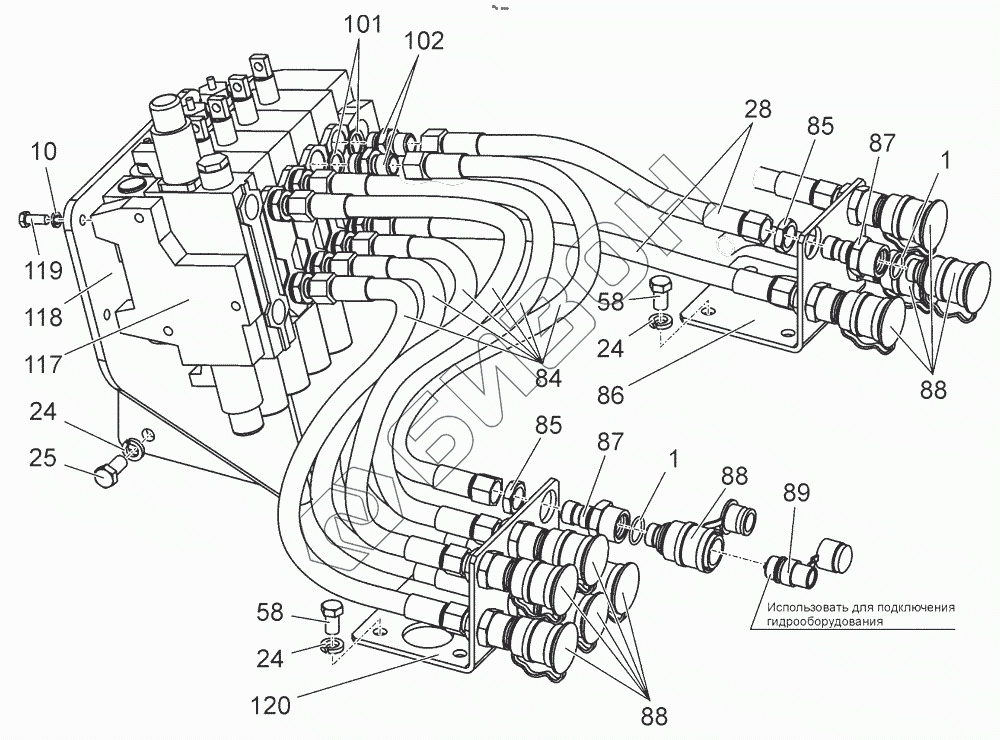

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 2103. Гидросистема
2103-4600005
М036.50Б.10
М036.50Б.10
М036.50Б.10
НР10-3МХ0041А0
НР10-3МХ0041А0
НР10-3МХ0041А0
ЛЯКШ.05.4.01.00.000
ЛЯКШ.05.4.01.00.000
ЛЯКШ.05.4.01.00.000
КЦИР.303588.003-02
КЦИР.303588.003-02
КЦИР.303588.003-02
CPV 0816/20F TVZ
CPV 0816/20F TVZ
CPV 0816/20F TVZ
М036.50Б.20
ЛЯКШ.05.4.02.00.000
НР10-4МХ0041А0
КЦИР.303588.002
CNV 0816/2015 MTZ
1
1
10
24
24
24
25
28
58
58
84
85
85
86
87
87
88
88
88
89
101
102
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-4600005 | 2103-4600005 | Гидросистема |
Загрузка ...
|
|
| 1502-4600101 | 1502-4600101 | Рукав |
Загрузка ...
|
|
| 1502-4600102 | 1502-4600102 | Рукав |
Загрузка ...
|
|
| 1502-4600103 | 1502-4600103 | Рукав |
Загрузка ...
|
|
| 100.М4(40)22.01500 | 100.М4(40)22.01500 | Трос |
Загрузка ...
|
|
| М036.50Б.10 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| НР10-3МХ0041А0 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| ЛЯКШ.05.4.01.00.000 | ЛЯКШ.05.4.01.00.000 | Муфта |
Загрузка ...
|
|
| КЦИР.303588.003-02 | КЦИР.303588.003-02 | Полумуфта наружная |
Загрузка ...
|
|
| CPV 0816/20F TVZ | CPV 0816/20F TVZ | Муфта |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| ЛЯКШ.05.4.02.00.000 | ЛЯКШ.05.4.02.00.000 | Штекер |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| КЦИР.303588.002 | КЦИР.303588.002 | Полумуфта внутренняя |
Загрузка ...
|
|
| CNV 0816/2015 MTZ | CNV 0816/2015 MTZ | Штекер |
Загрузка ...
|
|
| 2103-3211240 | 2103-3211240 | Клапан предохранительный |
Загрузка ...
|
|
| 1 | Кольцо 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 2 | 2103-4600039-Б | Переходник |
Загрузка ...
|
|
| 3 | ИСПФ.23.000.033 | Фильтр бронзовый |
Загрузка ...
|
|
| 4 | 2103-4600041 | Оболочка |
Загрузка ...
|
|
| 5 | 2103-4600110 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 680-4607140-05 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 2103-4600070 | Трубопровод |
Загрузка ...
|
|
| 8 | 2103-4600075 | Трубопровод |
Загрузка ...
|
|
| 9 | 70-3407146 | Планка |
Загрузка ...
|
|
| 10 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 11 | Болт М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 2103-4600038 | Переходник |
Загрузка ...
|
|
| 13 | Кольцо 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 14 | Кольцо 020-024-25-2-2 | Кольцо |
Загрузка ...
|
|
| 15 | 2103-4600042 | Угольник поворотный |
Загрузка ...
|
|
| 16 | МЛ127-3400072 | Болт зажимной |
Загрузка ...
|
|
| 17 | МЛ127-3400073 | Кольцо защитное |
Загрузка ...
|
|
| 18 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 19 | 2103-4600033 | Угольник поворотный |
Загрузка ...
|
|
| 20 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 21 | 2103-4608060 | Кронштейн |
Загрузка ...
|
|
| 22 | 2103-4608060-01 | Кронштейн |
Загрузка ...
|
|
| 23 | 2103-4608200 | Бак |
Загрузка ...
|
|
| 24 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 25 | Болт М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 2103-4608070 | Хомут |
Загрузка ...
|
|
| 27 | ПР-43 | Уплотнитель |
Загрузка ...
|
|
| 28 | ПН.036.83.010 | Рукав высокого давления |
Загрузка ...
|
|
| 29 | 2103-4600085 | Трубопровод |
Загрузка ...
|
|
| 30 | 2103-4600080 | Трубопровод |
Загрузка ...
|
|
| 31 | Хомут 50-70/971 | Хомут |
Загрузка ...
|
|
| 32 | М30-0400020 | Проходник |
Загрузка ...
|
|
| 33 | П80-4607120-01 | Рукав |
Загрузка ...
|
|
| 34 | 2103-4600140 | Кронштейн |
Загрузка ...
|
|
| 35 | 406-4600011 | Переходник |
Загрузка ...
|
|
| 36 | Кольцо 024-029-30-2-2 | Кольцо 024-029-30-2-2 |
Загрузка ...
|
|
| 37 | ФГИ-20/3-10МВ УХЛ3.1 | Фильтр |
Загрузка ...
|
|
| 38 | П80-4607120-05 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | 406-4600014 | Переходник |
Загрузка ...
|
|
| 40 | Рукав всасывающий | Рукав всасывающий |
Загрузка ...
|
|
| 41 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 42 | 680-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 43 | 1502-4600085-Б | Фланец |
Загрузка ...
|
|
| 44 | КДС12/В3П | Г идроклапан предохранительный |
Загрузка ...
|
|
| 45 | 1502-4600090-Б | Патрубок |
Загрузка ...
|
|
| 46 | Кольцо 040-045-30-2-2 | Кольцо 040-045-30-2-2 |
Загрузка ...
|
|
| 47 | Болт М8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | Болт М12-6gх150.58.019 | Болт |
Загрузка ...
|
|
| 49 | 921-4617110 | Привод насоса |
Загрузка ...
|
|
| 50 | Болт М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | МЛ131-3400019 | Кольцо защитное |
Загрузка ...
|
|
| 52 | Кольцо 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 53 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | 2102-4600100 | Рукав высокого давления |
Загрузка ...
|
|
| 56 | 2103-4600150 | Гидрозамок |
Загрузка ...
|
|
| 57 | Хомут 35-50/971 | Хомут |
Загрузка ...
|
|
| 58 | Болт М12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | 2103-4600044 | Крышка |
Загрузка ...
|
|
| 60 | 2103-4600043 | Уплотнитель |
Загрузка ...
|
|
| 61 | ЕААВ.303635.001 | Трос |
Загрузка ...
|
|
| 62 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 63 | 2102-4607250 | Кронштейн |
Загрузка ...
|
|
| 64 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 65 | 1522-4607230-02 | Рычаг |
Загрузка ...
|
|
| 66 | 2102-4607230 | Рычаг |
Загрузка ...
|
|
| 67 | 1522-4607230 | Рычаг |
Загрузка ...
|
|
| 68 | 1522-4607230-01 | Рычаг |
Загрузка ...
|
|
| 69 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 70 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 71 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 72 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 73 | Болт М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 75 | Гайка М4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 76 | 4598166023 | Шайба 4 |
Загрузка ...
|
|
| 77 | Шайба С.4.01.019 | Шайба |
Загрузка ...
|
|
| 78 | Винт В.М4-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 79 | 2102-4608332 | Кронштейн |
Загрузка ...
|
|
| 80 | Н.036.02.002 | Штуцер |
Загрузка ...
|
|
| 81 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 82 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 83 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 84 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 85 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 86 | 2102-4600126-Б | Кронштейн правый |
Загрузка ...
|
|
| 87 | 2102-3211214 | Переходник |
Загрузка ...
|
|
| 88 | Муфта быстросоединяемая. | Муфта быстросоединяемая. |
Загрузка ...
|
|
| 89 | Штекер | Штекер |
Загрузка ...
|
|
| 90 | 2103-4600187 | Переходник |
Загрузка ...
|
|
| 91 | Кольцо 021-025-25-2-2 | Кольцо |
Загрузка ...
|
|
| 92 | НР12-4М-Х0001А0 | Штекер |
Загрузка ...
|
|
| 93 | НР12-5-Х0001С2 | Муфта |
Загрузка ...
|
|
| 94 | 2103-4600189 | Переходник |
Загрузка ...
|
|
| 95 | 2103-4600186 | Кронштейн |
Загрузка ...
|
|
| 96 | 406-4600031 | Гайка |
Загрузка ...
|
|
| 97 | Хомут 25-40/971 | Хомут |
Загрузка ...
|
|
| 98 | 2102-4600016 | Рукав |
Загрузка ...
|
|
| 99 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 100 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 101 | Кольцо 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 102 | 1802-4607012 | Штуцер |
Загрузка ...
|
|
| 103 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 104 | 2103-4600170 | Трубопровод |
Загрузка ...
|
|
| 105 | Хомут 16-27/971 | Хомут |
Загрузка ...
|
|
| 106 | 2102-4600017 | Рукав |
Загрузка ...
|
|
| 107 | МЛ131-3400352 | Переходник |
Загрузка ...
|
|
| 108 | 680-4607140-13 | Рукав высокого давления |
Загрузка ...
|
|
| 109 | 680-4607140-14 | Рукав высокого давления |
Загрузка ...
|
|
| 110 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 |
Загрузка ...
|
|
| 111 | 2103-3211225 | Клапан предохранительный |
Загрузка ...
|
|
| 112 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 |
Загрузка ...
|
|
| 113 | МЛ131-3400192 | Скоба |
Загрузка ...
|
|
| 114 | 354-3400014 | Тройник |
Загрузка ...
|
|
| 115 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 116 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 117 | ZMS 23-LS R917 001 562 | Блок интегральный |
Загрузка ...
|
|
| 118 | 2103-4600155 | Кронштейн |
Загрузка ...
|
|
| 119 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 120 | 2103-4600060 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
