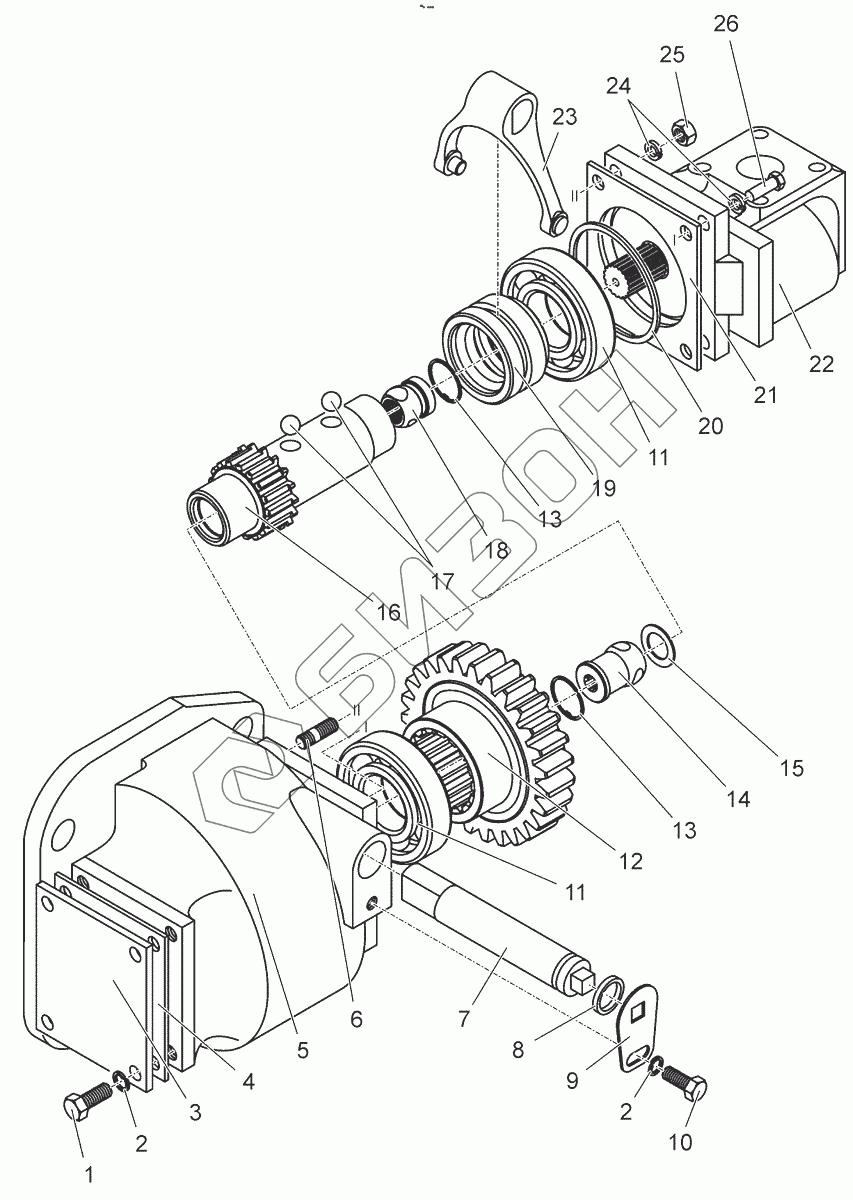

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 2103. Привод насоса. Вал
НШ40М-3 09
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 100-4617120 | 100-4617120 | Вал в сборе |
Загрузка ...
|
|
| 921-4617110 | 921-4617110 | Привод насоса |
Загрузка ...
|
|
| НШ40М-3 09 | НШ40М-3 09 | Насос шестеренный |
Загрузка ...
|
|
| 1 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 3 | 100-4617122 | Крышка привода |
Загрузка ...
|
|
| 4 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 5 | 100-4617111 | Корпус |
Загрузка ...
|
|
| 6 | Шпилька М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 7 | 100-4617118 | Ось |
Загрузка ...
|
|
| 8 | Кольцо 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 9 | 100-4617119 | Пластина |
Загрузка ...
|
|
| 10 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
|
| 11 | 210 АУШ1 | Подшипник |
Загрузка ...
|
|
| 12 | 100-4617117 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | С40 | Кольцо |
Загрузка ...
|
|
| 14 | 100-4617116 | Втулка |
Загрузка ...
|
|
| 15 | 100-4617123 | Кольцо |
Загрузка ...
|
|
| 16 | 100-4617112 | Вал |
Загрузка ...
|
|
| 17 | Шарик 11,112-100 | Шарик |
Загрузка ...
|
|
| 18 | 100-4617114 | Втулка |
Загрузка ...
|
|
| 19 | 100-4617113 | Муфта |
Загрузка ...
|
|
| 20 | 100-4617121 | Кольцо |
Загрузка ...
|
|
| 21 | 50-1022062-Б1 | Прокладка |
Загрузка ...
|
|
| 22 | НШ 40Д-4 | Насос шестеренный |
Загрузка ...
|
|
| 23 | 85-4604030-Б | Вилка |
Загрузка ...
|
|
| 24 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 25 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 26 | Болт М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
