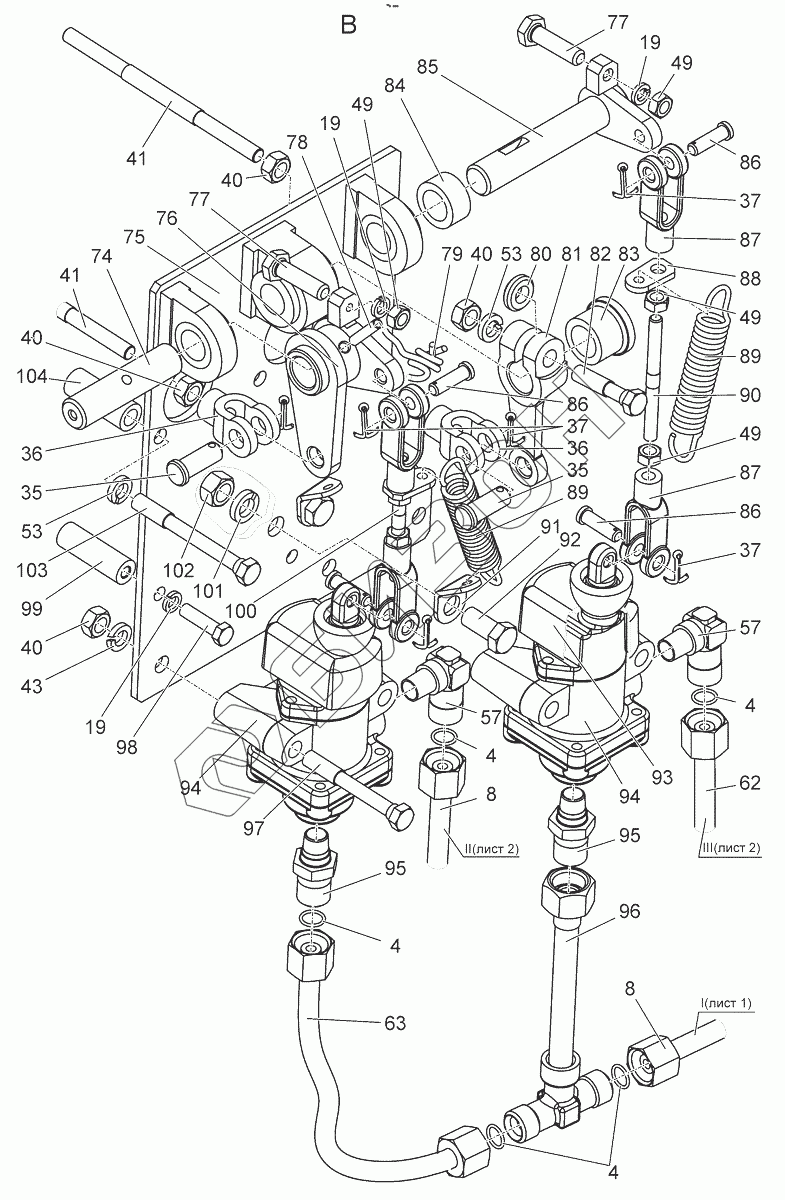

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 2103. Система управления тормозами
2103-3500100
4
4
4
4
8
8
19
19
19
35
35
36
36
37
37
37
40
40
40
40
41
41
43
49
49
49
49
53
53
57
57
62
63
74
75
76
77
77
78
79
80
81
82
83
84
85
86
86
86
87
87
88
89
89
90
91
92
93
94
94
95
95
96
97
98
99
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-3500100 | 2103-3500100 | Система управления тормозами |
Загрузка ...
|
|
| 11.3512010-30 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| А29.51.000 Б | А29.51.000 Б | Регулятор давления |
Загрузка ...
|
|
| 5320-1609569 | 5320-1609569 | Чехол |
Загрузка ...
|
|
| 11.3518010 | 11.3518010 | Клапан ускорительный |
Загрузка ...
|
|
| ММ124Д-3810600 | ММ124Д-3810600 | Датчик аварийного давления |
Загрузка ...
|
|
| А29.76.000 | А29.76.000 | Головка соединительная в сборе |
Загрузка ...
|
|
| 1 | 1802-3500040 | Угольник поворотный |
Загрузка ...
|
|
| 2 | Кольцо 018-022-25-2-2 | Кольцо 018-022-25-2-2 |
Загрузка ...
|
|
| 3 | 354-3500007 | Болт зажимной |
Загрузка ...
|
|
| 4 | Кольцо 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 5 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 6 | ММ125-Д | Выключатель пневматический сигнала торможения |
Загрузка ...
|
|
| 6 | ВПСТ | Выключатель пневматический сигнала торможения |
Загрузка ...
|
|
| 7 | 1802-3500018 | Болт |
Загрузка ...
|
|
| 8 | 2103-3500190-05 | Трубопровод |
Загрузка ...
|
|
| 9 | 2103-3500190-02 | Трубопровод |
Загрузка ...
|
|
| 10 | 1802-3500012 | Тройник |
Загрузка ...
|
|
| 11 | 70-3513015 | Угольник |
Загрузка ...
|
|
| 12 | Хомут 16-27/971 | Хомут |
Загрузка ...
|
|
| 13 | 354-3500303-Б-11 | Шланг |
Загрузка ...
|
|
| 14 | 2103-3500142 | Трубопровод |
Загрузка ...
|
|
| 15 | 2103-3513105 | Баллон |
Загрузка ...
|
|
| 16 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 17 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 18 | 1802-3500060 | Угольник поворотный |
Загрузка ...
|
|
| 19 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 20 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 1802-3500050 | Кронштейн |
Загрузка ...
|
|
| 22 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 23 | Винт В.М6-6gх16.58.019 | Винт В.М6-6gх16.58.019 |
Загрузка ...
|
|
| 24 | 100-3537010 | Кран тормозной обратного действия с ручным управлением |
Загрузка ...
|
|
| 25 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 26 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 27 | 1802-3506040 | Трубопровод |
Загрузка ...
|
|
| 28 | Д18-051 | Болт |
Загрузка ...
|
|
| 29 | 1802-3506030-02 | Трубопровод |
Загрузка ...
|
|
| 30 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 31 | 2103-3500190-03 | Трубопровод |
Загрузка ...
|
|
| 32 | 1802-3506030 | Трубопровод |
Загрузка ...
|
|
| 33 | 923-3503730 | Педаль правая |
Загрузка ...
|
|
| 34 | 923-3503740 | Педаль левая |
Загрузка ...
|
|
| 35 | 4598651081 | Палец |
Загрузка ...
|
|
| 36 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 37 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 38 | Шплинт 5х36.019 | Шплинт 5х36.019 |
Загрузка ...
|
|
| 39 | 70-4616033 зам | Пружина |
Загрузка ...
|
|
| 40 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 41 | 2102-3500109 | Тяга |
Загрузка ...
|
|
| 42 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 43 | 4598166070 | Шайба 16ОТ |
Загрузка ...
|
|
| 44 | Болт М16-6gх32.88.35.019 | Болт М16-6gх32.88.35.019 |
Загрузка ...
|
|
| 45 | 1802-3500009 | Кронштейн |
Загрузка ...
|
|
| 46 | 2103-3500143 | Трубопровод |
Загрузка ...
|
|
| 47 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 48 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
|
| 49 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 50 | Болт М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 2103-3500230 | Трубопровод |
Загрузка ...
|
|
| 52 | 70-3506022 | Штуцер |
Загрузка ...
|
|
| 53 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 54 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 |
Загрузка ...
|
|
| 55 | 2103-3500160 | Кронштейн |
Загрузка ...
|
|
| 56 | 2102-3500170 | Кронштейн |
Загрузка ...
|
|
| 57 | 1522-3514033 | Угольник |
Загрузка ...
|
|
| 58 | МЛ131-3500002 | Переходник |
Загрузка ...
|
|
| 59 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 60 | 100-3522110-10 | Кран управления тормозами прицепа |
Загрузка ...
|
|
| 61 | 446-3500004 | Переходник |
Загрузка ...
|
|
| 62 | 2103-3500190-04 | Трубопровод |
Загрузка ...
|
|
| 63 | 2103-3500190 | Трубопровод |
Загрузка ...
|
|
| 64 | 5336-3515410 | Клапан контрольного выхода |
Загрузка ...
|
|
| 65 | 64221-35.18.010-10 | Клапан ускорительный |
Загрузка ...
|
|
| 66 | 1802-3500017-Б | Кронштейн |
Загрузка ...
|
|
| 67 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 |
Загрузка ...
|
|
| 68 | ДД-10-01М | Датчик |
Загрузка ...
|
|
| 69 | ДАДВ | Датчик аварийного давления воздуха |
Загрузка ...
|
|
| 70 | 1802-3506030-07 | Трубопровод |
Загрузка ...
|
|
| 71 | 1522-3521012 | Штуцер |
Загрузка ...
|
|
| 72 | 1802-3500019-Б | Кронштейн |
Загрузка ...
|
|
| 73 | 80-3521010 | Головка соединительная |
Загрузка ...
|
|
| 74 | 2102-3500124 | Ось |
Загрузка ...
|
|
| 75 | 2102-3500130 | Кронштейн |
Загрузка ...
|
|
| 76 | 2102-3500120 | Ось с рычагами |
Загрузка ...
|
|
| 77 | 2102-3500119 | Болт |
Загрузка ...
|
|
| 78 | Штифт А.6х35.65Г | Штифт |
Загрузка ...
|
|
| 79 | 4598711366 | Шплинт |
Загрузка ...
|
|
| 80 | 2102-3500103 | Шпонка |
Загрузка ...
|
|
| 81 | 2102-3500101 | Рычаг |
Загрузка ...
|
|
| 82 | Болт М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 83 | 2102-3500116 | Втулка |
Загрузка ...
|
|
| 84 | 2102-3500106 | Втулка |
Загрузка ...
|
|
| 85 | 2102-3500110 | Ось с рычагом |
Загрузка ...
|
|
| 86 | 4598651037 | Палец 8x30 |
Загрузка ...
|
|
| 87 | А20-213-А | Вилка |
Загрузка ...
|
|
| 88 | 2102-3500104 | Платик |
Загрузка ...
|
|
| 89 | 2102-3500117 | Пружина |
Загрузка ...
|
|
| 90 | 2102-3400031-01 | Тяга |
Загрузка ...
|
|
| 91 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 92 | Болт М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 93 | 2102-3500118 | Чехол |
Загрузка ...
|
|
| 94 | А29.351.4010-02 | Кран тормозной |
Загрузка ...
|
|
| 95 | 2102-3500107 | Переходник |
Загрузка ...
|
|
| 96 | 2103-3500210 | Трубопровод |
Загрузка ...
|
|
| 97 | Болт М10-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 98 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 99 | 363-0001001-17 | Бонка |
Загрузка ...
|
|
| 100 | 2102-3400030-01 | Тяга |
Загрузка ...
|
|
| 101 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 102 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 103 | Болт М10-6gх85.88.35.019 | Болт |
Загрузка ...
|
|
| 104 | 2102-3500102 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
