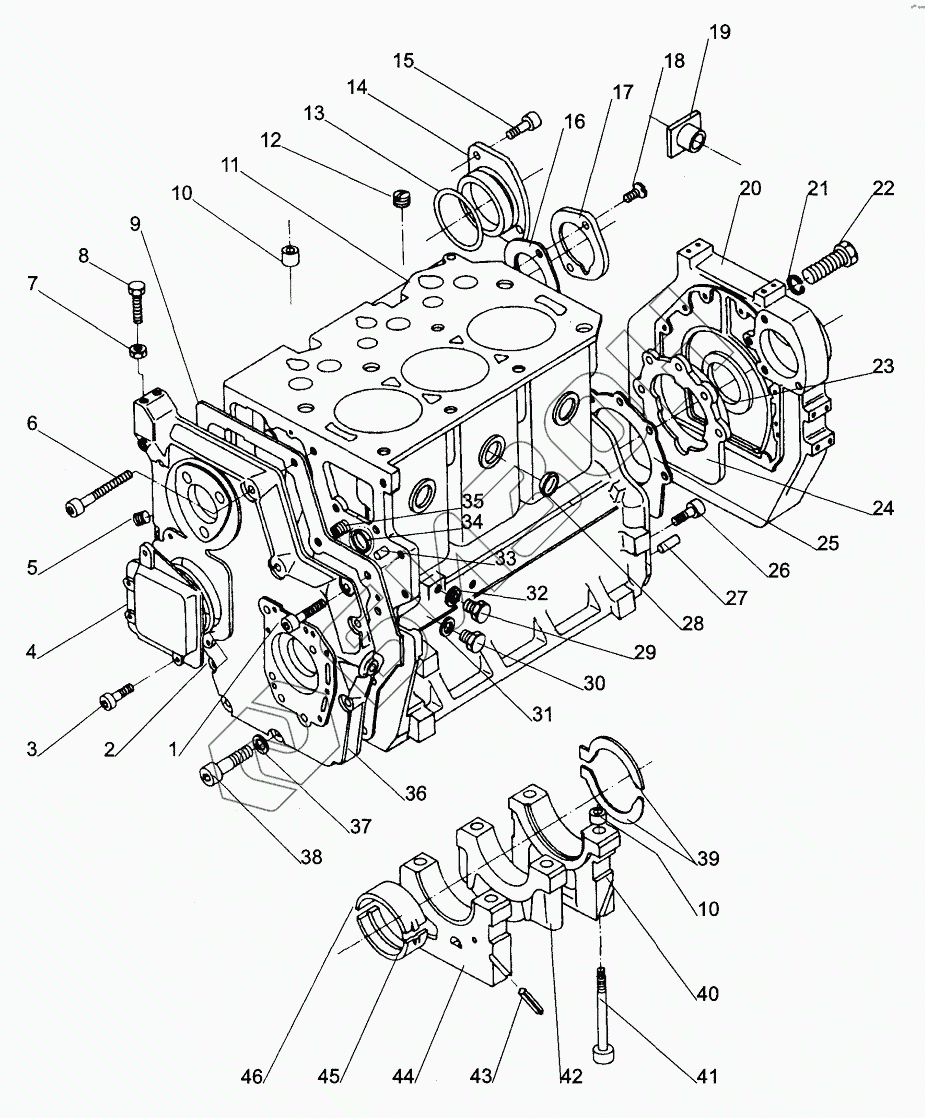

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 320. Блок цилиндров;Cylinder Block
BV3790057
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| BV3790057 | BV3790057 | Крышка коленчатого вала задняя |
Загрузка ...
|
|
| 1 | 104.1510.587 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 1 | 9.9730.100 | Болт |
Загрузка ...
|
|
| 2 | 9.1200.091 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 9.9730.010 | Болт |
Загрузка ...
|
|
| 4 | 104.2660.008 | Крышка гидродвигателя передняя |
Загрузка ...
|
|
| 5 | 9.9765.111 | Болт |
Загрузка ...
|
|
| 6 | 9.9730.034 | Болт |
Загрузка ...
|
|
| 7 | 9.3240.153 | Гайка |
Загрузка ...
|
|
| 8 | 9.1760.028 | Болт |
Загрузка ...
|
|
| 9 | 104.4601.050 | Уплотнение |
Загрузка ...
|
|
| 10 | 104.1970.141 | Направляющая |
Загрузка ...
|
|
| 11 | 104.1510.586 | Блок цилиндров |
Загрузка ...
|
|
| 12 | 104.9765.140 | Болт |
Загрузка ...
|
|
| 13 | 9.1200.095 | Кольцо уплот-нительное |
Загрузка ...
|
|
| 14 | 104.2650.035 | Крышка гидродвигателя задняя |
Загрузка ...
|
|
| 15 | 9.9730.024 | Болт |
Загрузка ...
|
|
| 16 | 104.4431.129 | Уплотнение |
Загрузка ...
|
|
| 17 | 104.2615.047 | Крышка кулачкового вала задняя |
Загрузка ...
|
|
| 18 | 9.9800.061 | Болт |
Загрузка ...
|
|
| 19 | 104.9000.110 | Пробка маховика |
Загрузка ...
|
|
| 20 | 0100.355 | Кожух маховика |
Загрузка ...
|
|
| 21 | 9.7565.011 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 9.1780.031 | Болт |
Загрузка ...
|
|
| 23 | 104.1213.304 | Манжета |
Загрузка ...
|
|
| 24 | 104.3790.063 | Крышка коленчатого вала задняя |
Загрузка ...
|
|
| 25 | 104.4501.102 | Уплотнение |
Загрузка ...
|
|
| 26 | 9.9730.012 | Болт |
Загрузка ...
|
|
| 27 | 9.8400.108 | Штифт |
Загрузка ...
|
|
| 28 | 9.8990.022 | Пробка |
Загрузка ...
|
|
| 29 | 183.9040.012 | Пробка |
Загрузка ...
|
|
| 30 | 9.8965.021 | Пробка |
Загрузка ...
|
|
| 31 | 9.4670.044 | Кольцо |
Загрузка ...
|
|
| 32 | 9.4670.061 | Уплотнение |
Загрузка ...
|
|
| 33 | 276.8460.055 | Штифт |
Загрузка ...
|
|
| 34 | 104.9080.140 | Пробка |
Загрузка ...
|
|
| 35 | 9.9765.109 | Болт |
Загрузка ...
|
|
| 36 | 104.6658.005 | Крышка передняя |
Загрузка ...
|
|
| 37 | 9.7625.010 | Шайба |
Загрузка ...
|
|
| 38 | 9.9730.032 | Болт |
Загрузка ...
|
|
| 39 | 104.8048.009 | Кольцо аксиальное |
Загрузка ...
|
|
| 40 | 104.8615.114 | Крышка заднего подшипника |
Загрузка ...
|
|
| 41 | 114.1862.126 | Болт |
Загрузка ...
|
|
| 42 | 104.8615.113 | Крышка среднего подшипника |
Загрузка ...
|
|
| 43 | 115.4400.054 | Уплотнение |
Загрузка ...
|
|
| 44 | 104.8615.112 | Крышка переднего подшипника |
Загрузка ...
|
|
| 45 | 104.8061.348 | Вкладыш подшипника нижний |
Загрузка ...
|
|
| 45 | 104.8061.394 | Вкладыш подшипника нижний |
Загрузка ...
|
|
| 45 | 104.8061.396 | Вкладыш подшипника нижний |
Загрузка ...
|
|
| 46 | 104.8061.347 | Вкладыш подшипника верхний |
Загрузка ...
|
|
| 46 | 104.8061.393 | Вкладыш подшипника верхний |
Загрузка ...
|
|
| 46 | 104.8061.395 | Вкладыш подшипника верхний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
