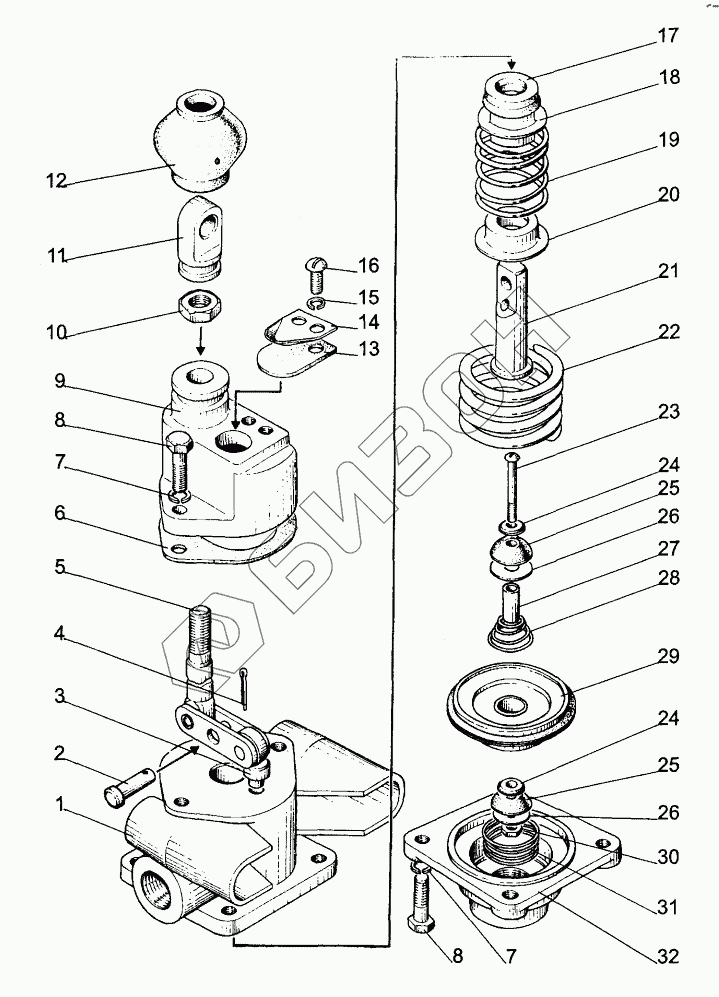

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 320. Кран тормозной;Brake Valve

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
80-3514020
80-3514010
80-3514060
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-3514020 80-3514020 Диафрагма в сборе
Загрузка ...
80-3514010 80-3514010 Кран тормозной
Загрузка ...
80-3514060 80-3514060 Корпус со штифтом и манжетой в сборе
Загрузка ...
1 80-3514061 Корпус
Загрузка ...
2 6x18 Палец
Загрузка ...
3 80-3514063 Штифт
Загрузка ...
4 2x12 Шплинт
Загрузка ...
5 80-3514070 Тяга
Загрузка ...
6 80-3514081 Прокладка
Загрузка ...
7 SHP6 Шайба
Загрузка ...
8 М6х20 Винт
Загрузка ...
9 80-3514084 Крышка
Загрузка ...
10 М8 Гайка
Загрузка ...
11 80-3514017 Ушко
Загрузка ...
12 80-3514016 Чехол
Загрузка ...
13 80-3514019 Клапан
Загрузка ...
14 80-3514018 Прижим
Загрузка ...
15 SHP5 Шайба
Загрузка ...
16 VM5x12 Винт
Загрузка ...
17 80-3514062 Манжета
Загрузка ...
18 80-3514087 Втулка
Загрузка ...
19 80-3514014 Пружина
Загрузка ...
20 80-3514013 Тарелка пружины
Загрузка ...
21 80-3514082 Шток
Загрузка ...
22 80-3514012 Пружина
Загрузка ...
23 80-3514023 Винт
Загрузка ...
24 80-3514021 Шайба
Загрузка ...
25 80-3514026 Клапан
Загрузка ...
26 80-3514027 Шайба
Загрузка ...
27 80-3514022 Трубка
Загрузка ...
28 80-3514024 Пружина
Загрузка ...
29 80-3514040 Диафрагма
Загрузка ...
30 М4 Гайка
Загрузка ...
31 80-3514011 Пружина
Загрузка ...
32 80-3514083 Крышка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
