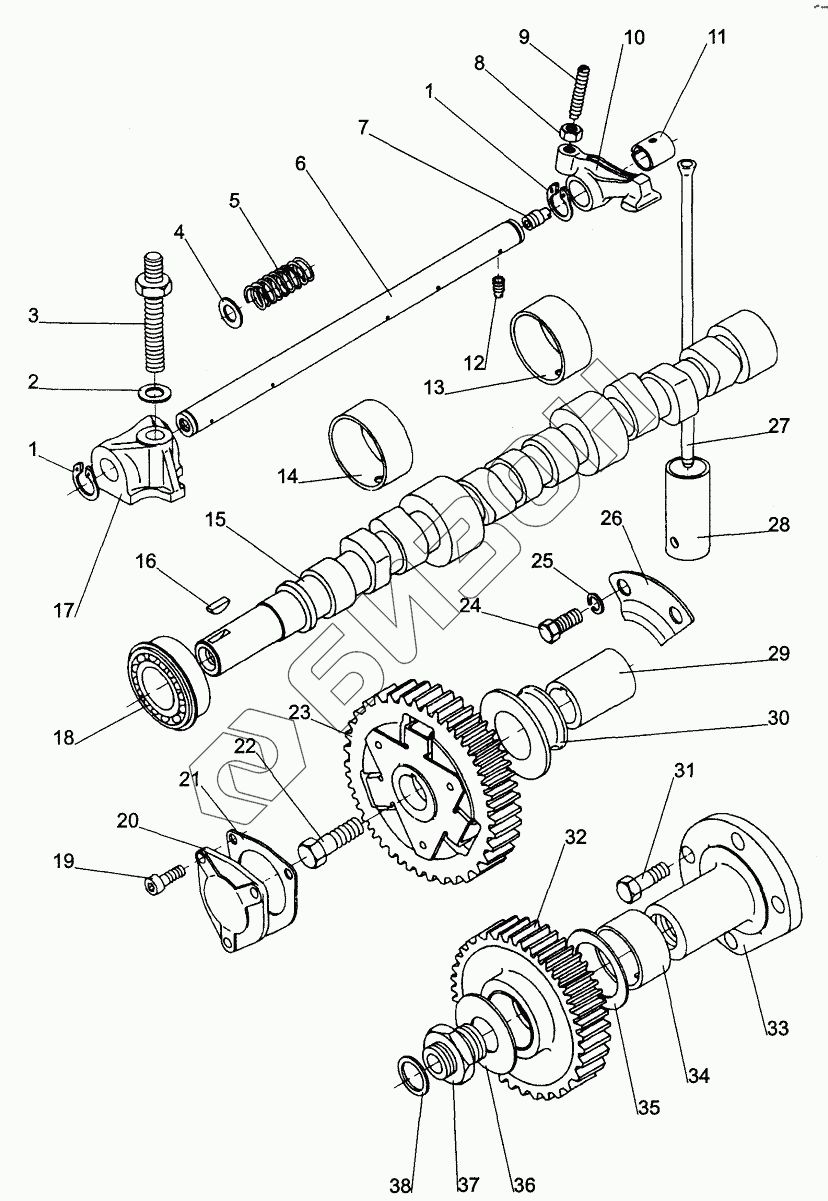

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 320. Механизм распределительный;Timing Gear
BV4330046
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| BV4330046 | BV4330046 | Группа оси коромысел |
Загрузка ...
|
|
| 1 | 9.1240.006 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | 9.7625.125 | Шайба |
Загрузка ...
|
|
| 3 | 104.9865.145 | Болт оси коромысел |
Загрузка ...
|
|
| 4 | 104.7701.148 | Шайба |
Загрузка ...
|
|
| 5 | 104.5615.009 | Пружина оси коромысел |
Загрузка ...
|
|
| 6 | 104.6045.074 | Палец коромысел |
Загрузка ...
|
|
| 7 | 9.9765.009 | Болт |
Загрузка ...
|
|
| 8 | 9.3240.008 | Гайка |
Загрузка ...
|
|
| 9 | 500.9850.048 | Шпилька |
Загрузка ...
|
|
| 10 | 104.1541.113 | Коромысло клапана со втулкой |
Загрузка ...
|
|
| 11 | 104.1580.150 | Втулка |
Загрузка ...
|
|
| 12 | 104.9765.133 | Болт |
Загрузка ...
|
|
| 13 | 104.1580.147 | Втулка |
Загрузка ...
|
|
| 14 | 104.1580.148 | Втулка |
Загрузка ...
|
|
| 15 | 104.1011.153 | Вал кулачковый |
Загрузка ...
|
|
| 16 | 9.2280.044 | Шпонка |
Загрузка ...
|
|
| 17 | 104.8615.095 | Стойка оси коромысел |
Загрузка ...
|
|
| 18 | 104.3001.065 | Подшипник |
Загрузка ...
|
|
| 19 | 9.9730.107 | Болт |
Загрузка ...
|
|
| 20 | 625.2615.040 | Крышка передняя |
Загрузка ...
|
|
| 21 | 625.4431.070 | Уплотнение |
Загрузка ...
|
|
| 22 | 104.1780.104 | Болт |
Загрузка ...
|
|
| 23 | 104.7362.234 | Регулятор |
Загрузка ...
|
|
| 24 | 9.1770.002 | Болт |
Загрузка ...
|
|
| 25 | 9.7565.007 | Шайба пружинная |
Загрузка ...
|
|
| 26 | 104.6275.120 | Плита направляющая |
Загрузка ...
|
|
| 27 | 104.1410.090 | Штанга подъемная |
Загрузка ...
|
|
| 28 | 104.7215.067 | Толкатель клапана |
Загрузка ...
|
|
| 29 | 104.3495.046 | Втулка распорная |
Загрузка ...
|
|
| 30 | 104.2086.122 | Обойма регулятора |
Загрузка ...
|
|
| 31 | 9.9732.074 | Болт |
Загрузка ...
|
|
| 32 | 104.4936.165 | Шестерня в сборе |
Загрузка ...
|
|
| 33 | 104.6130.099 | Палец шестерни |
Загрузка ...
|
|
| 34 | 104.1580.154 | Втулка шестерни |
Загрузка ...
|
|
| 35 | 104.1257.157 | Кольцо фрикционное |
Загрузка ...
|
|
| 36 | 104.1257.156 | Кольцо фрикционное |
Загрузка ...
|
|
| 37 | 104.9820.138 | Болт крепежный |
Загрузка ...
|
|
| 38 | 9.1200.219 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
