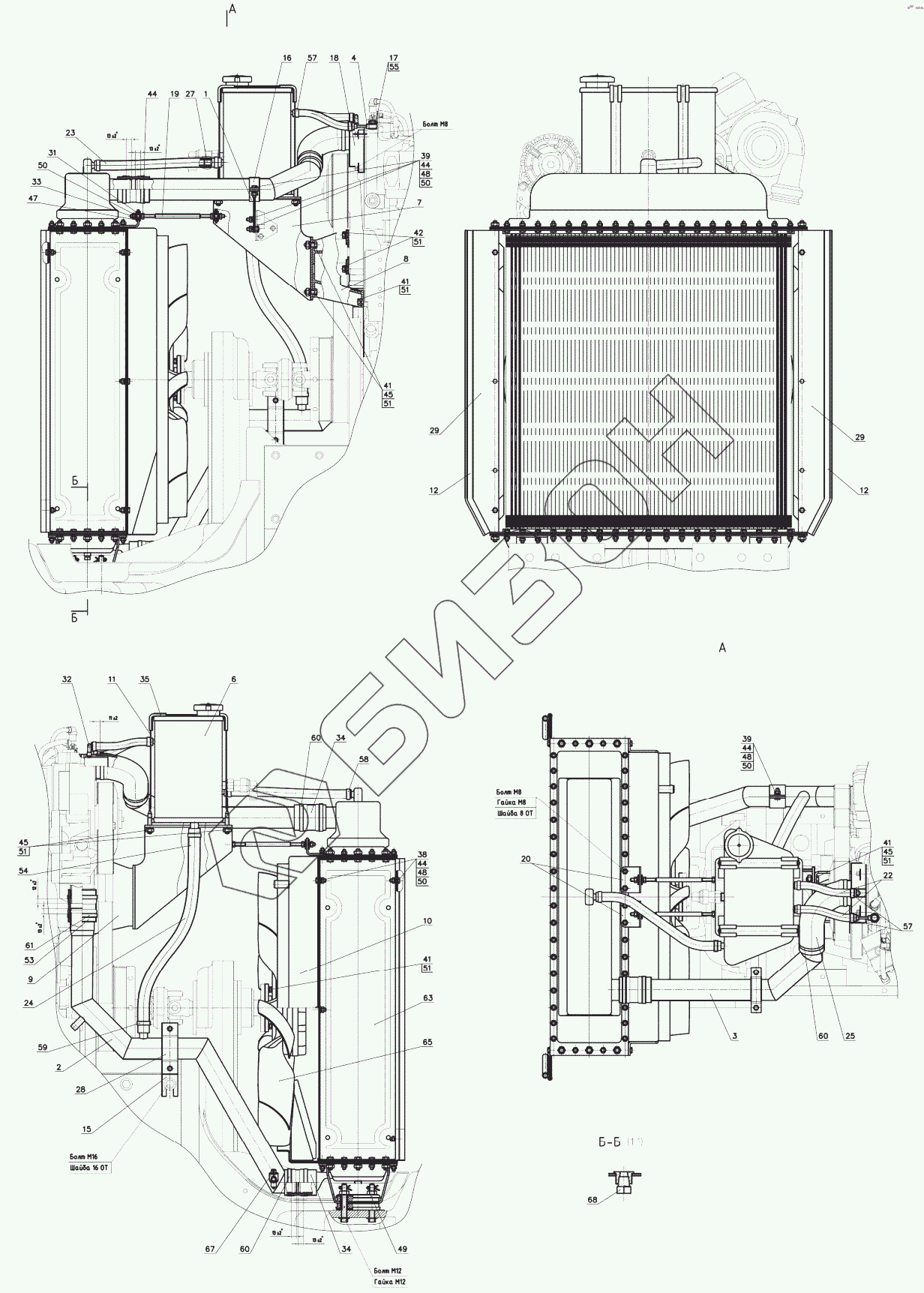

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Блок охлаждения
3522.5-1301009-Б
1
2
3
4
6
7
8
9
10
11
12
12
15
16
17
18
19
20
22
23
24
25
27
28
29
29
31
32
33
34
34
35
38
39
39
41
41
41
41
42
44
44
44
44
45
45
45
47
48
48
48
49
50
50
50
50
51
51
51
51
51
51
53
53
53
53
55
55
55
57
57
57
57
57
57
58
58
59
59
60
60
60
60
60
60
60
60
61
61
63
65
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522.5-1301009-Б | 3522.5-1301009-Б | Блок охлаждения |
Загрузка ...
|
|
| 1 | 3522.5-1301030 | Кронштейн |
Загрузка ...
|
|
| 2 | 3522.5-1301110 | Труба |
Загрузка ...
|
|
| 3 | 3522.5-1301120-Б | Труба |
Загрузка ...
|
|
| 4 | 3522.5-1301210 | Труба |
Загрузка ...
|
|
| 6 | 3522.5-1311010-Б | Бачок расширительный |
Загрузка ...
|
|
| 7 | 3522.5-1311020 | Кронштейн |
Загрузка ...
|
|
| 8 | 3522.5-1311040 | Кронштейн |
Загрузка ...
|
|
| 9 | 3522.5-1311040-01 | Кронштейн |
Загрузка ...
|
|
| 10 | 3522-1309070-Б | Кожух |
Загрузка ...
|
|
| 11 | 3522-1311015 | Хомут |
Загрузка ...
|
|
| 12 | А37.08.045-13 | Уплотнитель |
Загрузка ...
|
|
| 15 | 3522.5-1301011 | Кронштейн |
Загрузка ...
|
|
| 16 | 3522.5-1301032 | Крышка |
Загрузка ...
|
|
| 17 | 3522.5-1301201 | Болт |
Загрузка ...
|
|
| 18 | 3522.5-1301702 | Крышка |
Загрузка ...
|
|
| 19 | 3522.5-1302001 | Растяжка |
Загрузка ...
|
|
| 20 | 3522.5-1302011 | Кронштейн |
Загрузка ...
|
|
| 22 | 3522.5-1303002 | Шланг |
Загрузка ...
|
|
| 23 | 3522.5-1303003 | Шланг |
Загрузка ...
|
|
| 24 | 3522.5-1303004 | Шланг |
Загрузка ...
|
|
| 25 | 3522.5-1303011 | Шланг |
Загрузка ...
|
|
| 27 | 3022ДЦ-1303004 | Дроссель |
Загрузка ...
|
|
| 28 | 3522-1301013 | Крышка |
Загрузка ...
|
|
| 29 | 3522-1301331-Б | Пластина боковая |
Загрузка ...
|
|
| 31 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 32 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 33 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 34 | 1220-1303004-01 | Шланг |
Загрузка ...
|
|
| 35 | ПР-36-01 | Прокладка |
Загрузка ...
|
|
| 38 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | Болт М10-6дх65.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 45 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 47 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 49 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 50 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 51 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 53 | Sico Rubena 270 003 151-А | Патрубок силиконовый |
Загрузка ...
|
|
| 53 | PR001-60-80-PES | Патрубок термостойкий |
Загрузка ...
|
|
| 53 | 978059079 | Патрубок силиконовый |
Загрузка ...
|
|
| 53 | 60-80-С | Патрубок силиконовый |
Загрузка ...
|
|
| 55 | SCN222-P18-PM12 | Шайба |
Загрузка ...
|
|
| 55 | РРFМ12 | Шайба |
Загрузка ...
|
|
| 55 | Шайба М12 | Шайба |
Загрузка ...
|
|
| 57 | Хомут | Хомут |
Загрузка ...
|
|
| 57 | Хомут | Хомут |
Загрузка ...
|
|
| 58 | Хомут | Хомут |
Загрузка ...
|
|
| 58 | Хомут | Хомут |
Загрузка ...
|
|
| 59 | Хомут | Хомут |
Загрузка ...
|
|
| 59 | Хомут | Хомут |
Загрузка ...
|
|
| 60 | Хомут | Хомут |
Загрузка ...
|
|
| 60 | Хомут | Хомут |
Загрузка ...
|
|
| 61 | Хомут | Хомут |
Загрузка ...
|
|
| 61 | Хомут | Хомут |
Загрузка ...
|
|
| 63 | 3522.1301.015 | Радиатор водяной |
Загрузка ...
|
|
| 65 | 020005304 | Вентилятор с муфтой 020005304 |
Загрузка ...
|
|
| 67 | ПС7-О | Кран |
Загрузка ...
|
|
| 68 | Пробка | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
