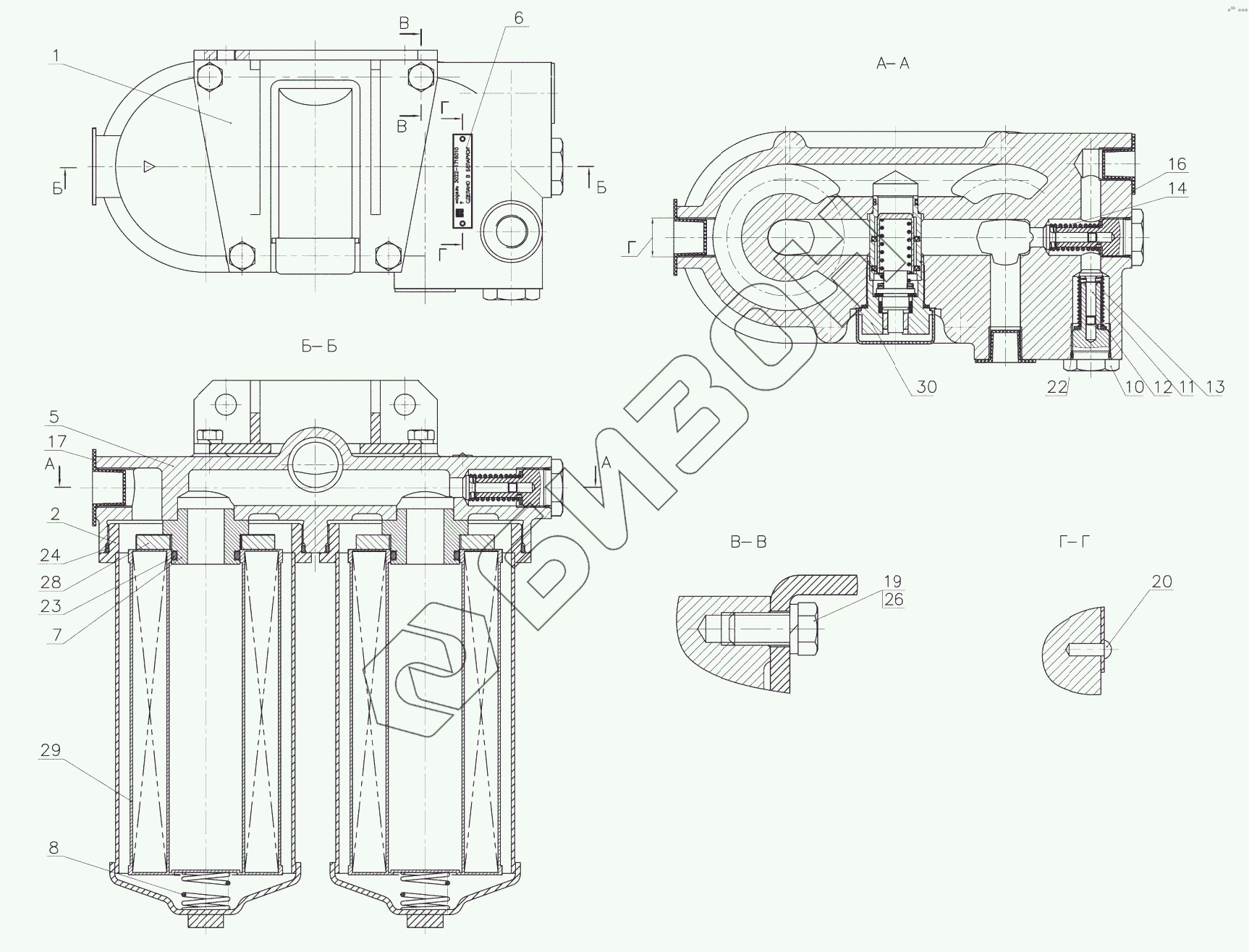

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Фильтр сдвоенный
1
2
5
6
7
8
10
11
12
13
14
16
17
19
20
22
23
24
26
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-1716010 | 3022-1716010 | Фильтр сдвоенный |
Загрузка ...
|
|
| 1 | 3022-1716015 | Кронштейн |
Загрузка ...
|
|
| 2 | 2522-4637265 | Кожух |
Загрузка ...
|
|
| 5 | 3022-1716011 | Корпус |
Загрузка ...
|
|
| 6 | 3022-1716012 | Таблица фирменная |
Загрузка ...
|
|
| 7 | 2522-4637252 | Втулка |
Загрузка ...
|
|
| 8 | 2522-4637253 | Пружина |
Загрузка ...
|
|
| 10 | 2822-4637122 | Направляющая клапана |
Загрузка ...
|
|
| 11 | 2822-4637123-Б | Клапан |
Загрузка ...
|
|
| 12 | 80-4618044 | Прокладка |
Загрузка ...
|
|
| 13 | МКГВ-16/3Ф-006-09 | Пружина |
Загрузка ...
|
|
| 14 | МКГВ-16/3Ф-006-11 | Пружина |
Загрузка ...
|
|
| 16 | Р75-090А | Заглушка (технологическая) |
Загрузка ...
|
|
| 17 | Р80-23.20.091А | Заглушка транспортная |
Загрузка ...
|
|
| 19 | Болт М10-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | Заклепка 2х6.01 | Заклепка |
Загрузка ...
|
|
| 22 | 021-024-19-2-4 | Кольцо |
Загрузка ...
|
|
| 23 | 040-044-25-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | 120-125-30-1-4 | Кольцо |
Загрузка ...
|
|
| 26 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 28 | К85х44х9 М28СА250 | Постоянный магнит |
Загрузка ...
|
|
| 29 | ЭФМ 028-1012040 | Фильтрующий элемент |
Загрузка ...
|
|
| 30 | УЭС0603660-01 | Клапан-сигнализатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
