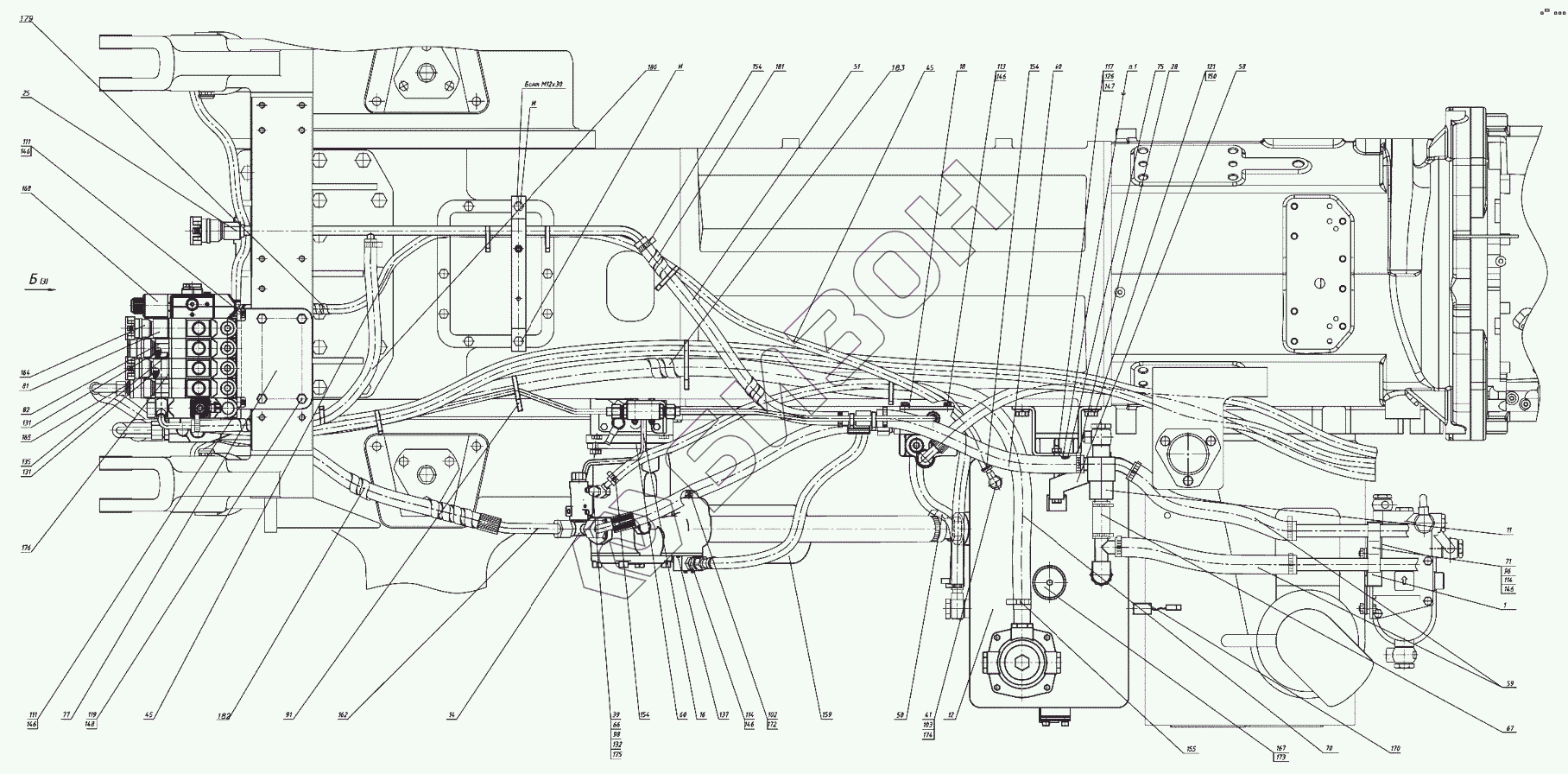

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Гидроагрегаты и арматура
1
11
12
14
16
18
25
28
39
41
45
45
50
51
58
59
60
60
67
70
71
75
77
81
82
91
96
98
102
103
111
111
113
114
114
117
119
121
126
131
131
132
135
137
146
146
146
146
146
147
148
150
154
154
154
154
154
154
154
154
155
155
159
162
162
162
164
167
168
170
170
172
173
174
175
176
179
179
179
180
180
180
181
181
181
182
182
182
183
183
183
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р3522.5-4600010-Б | Р3522.5-4600010-Б | Гидросистема |
Загрузка ...
|
|
| 1 | Р3522.5-4607100-Б | Кронштейн |
Загрузка ...
|
|
| 2 | Р3522-4607010 | Труба |
Загрузка ...
|
|
| 3 | Р3522-4607015 | Труба |
Загрузка ...
|
|
| 4 | Р3522-4607020 | Труба |
Загрузка ...
|
|
| 5 | Р3522-4607025 | Кронштейн клапана |
Загрузка ...
|
|
| 6 | Р3522-4607040-В | Труба |
Загрузка ...
|
|
| 7 | Р3522-4607050 | Труба |
Загрузка ...
|
|
| 8 | Р3522-4607055 | Труба |
Загрузка ...
|
|
| 9 | Р3522-4607070 | Патрубок |
Загрузка ...
|
|
| 10 | Р3522-4607080 | Патрубок |
Загрузка ...
|
|
| 11 | Р3522-4607220 | Клапан |
Загрузка ...
|
|
| 12 | Р3522-4608310 | Бак |
Загрузка ...
|
|
| 13 | 3522-4607310 | Патрубок |
Загрузка ...
|
|
| 14 | 3522-4607320 | Патрубок напорный |
Загрузка ...
|
|
| 15 | 3522-4607330 | Труба |
Загрузка ...
|
|
| 16 | 3522-4607340 | Труба |
Загрузка ...
|
|
| 17 | Р3022-4607215 | Тройник |
Загрузка ...
|
|
| 18 | 3022-4607010 | Кронштейн |
Загрузка ...
|
|
| 19 | 3022-4607025 | Труба |
Загрузка ...
|
|
| 20 | 3022-4607030 | Труба |
Загрузка ...
|
|
| 21 | 3022-4607040 | Труба |
Загрузка ...
|
|
| 23 | 3022-4607050 | Регулятор |
Загрузка ...
|
|
| 24 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 25 | 3022-4607250 | Труба |
Загрузка ...
|
|
| 26 | 3022-4607280 | Штуцер |
Загрузка ...
|
|
| 28 | 3022-4608330 | Опора |
Загрузка ...
|
|
| 30 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 31 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 32 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 35 | 1522В-3407100-14 | Рукав высокого давления |
Загрузка ...
|
|
| 36 | 952-4607140-08 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 37 | 680-4607140-14 | Рукав высокого давления |
Загрузка ...
|
|
| 38 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 39 | С80-4607380 | Труба |
Загрузка ...
|
|
| 40 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 41 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 43 | Р3522-4607032 | Шланг 10х18,5 |
Загрузка ...
|
|
| 44 | Р3522-4607032-01 | Шланг 10х18,5 |
Загрузка ...
|
|
| 45 | Р3522-4607032-02 | Шланг 10х18,5 |
Загрузка ...
|
|
| 46 | Р3522-4607041-Б | Труба |
Загрузка ...
|
|
| 47 | Р3522-4607061-В | Труба |
Загрузка ...
|
|
| 48 | Р3522-4607066-В | Труба |
Загрузка ...
|
|
| 50 | Р3522-4607072 | Шланг 18х27 |
Загрузка ...
|
|
| 51 | Р3522-4607072-01 | Шланг 18х27 |
Загрузка ...
|
|
| 52 | Р3522-4607074 | Шланг 14х23 |
Загрузка ...
|
|
| 53 | Р3522-4607074-01 | Шланг 14х23 |
Загрузка ...
|
|
| 54 | Р3522-4607074-02 | Шланг 14х23 |
Загрузка ...
|
|
| 55 | Р3522-4607102 | Кронштейн |
Загрузка ...
|
|
| 56 | Р3522-4607103 | Кронштейн |
Загрузка ...
|
|
| 57 | Р3522-4607104 | Кронштейн |
Загрузка ...
|
|
| 58 | Р3522-4607108-Б | Кронштейн |
Загрузка ...
|
|
| 59 | Р3522-4607201 | Шланг |
Загрузка ...
|
|
| 60 | Р3522-4607201-01 | Шланг |
Загрузка ...
|
|
| 61 | 3522-4607017 | Прокладка |
Загрузка ...
|
|
| 62 | 3522-4607302 | Штуцер |
Загрузка ...
|
|
| 63 | 3522-4607303 | Плита |
Загрузка ...
|
|
| 64 | 3522-4607304 | Болт |
Загрузка ...
|
|
| 65 | 3522-4607306 | Штуцер |
Загрузка ...
|
|
| 67 | Р3022-4607201 | Шланг 25х35 |
Загрузка ...
|
|
| 68 | Р3022-4607201-06 | Шланг 25х35 |
Загрузка ...
|
|
| 69 | Р3022-4607201-08 | Шланг 25х35 |
Загрузка ...
|
|
| 70 | Р3022-4607201-09 | Шланг 25х35 |
Загрузка ...
|
|
| 71 | Р3022-4607201-10 | Шланг 25х35 |
Загрузка ...
|
|
| 72 | Р3022-4607218 | Планка |
Загрузка ...
|
|
| 74 | 3022-4607003 | Кронштейн |
Загрузка ...
|
|
| 75 | 3022-4608346 | Прокладка |
Загрузка ...
|
|
| 76 | 3022-4608347 | Прокладка |
Загрузка ...
|
|
| 77 | 2822-4607011 | Кронштейн |
Загрузка ...
|
|
| 78 | 2822-4607013 | Штуцер |
Загрузка ...
|
|
| 79 | 2822-4607014 | Штуцер |
Загрузка ...
|
|
| 80 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 81 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 82 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 83 | 2522-4607061 | Тройник |
Загрузка ...
|
|
| 84 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 85 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 86 | 1522-4607012-Б | Болт |
Загрузка ...
|
|
| 87 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 88 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 89 | 85-4607063 | Шланг |
Загрузка ...
|
|
| 90 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 91 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 92 | 70-4607158-02 | Прокладка |
Загрузка ...
|
|
| 93 | 70-4607156 | Планка |
Загрузка ...
|
|
| 94 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 95 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 96 | 70-3407146 | Планка |
Загрузка ...
|
|
| 97 | 40-4607037 | Болт |
Загрузка ...
|
|
| 98 | 40-4607032 | Болт |
Загрузка ...
|
|
| 99 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 100 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 101 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 102 | 36-1104787 | Болт |
Загрузка ...
|
|
| 103 | Д18-051 | Болт |
Загрузка ...
|
|
| 109 | Болт М8-6дх50.88.35.019 | Болт |
Загрузка ...
|
|
| 110 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 111 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 112 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 113 | Болт М8-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 114 | Болт М8-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 115 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 117 | Болт М10-6дх110.88.35.019 | Болт |
Загрузка ...
|
|
| 119 | Болт М12-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 121 | Болт М16-6дх32.88.35.019 | Болт |
Загрузка ...
|
|
| 123 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 125 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 126 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 130 | Кольцо 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 131 | Кольцо 017-022-30-1-4 | Кольцо 017-022-30-1-4 |
Загрузка ...
|
|
| 132 | Кольцо 019-023-25-2-4 | Кольцо |
Загрузка ...
|
|
| 134 | Кольцо 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 135 | Кольцо 025-029-25-2-2 | Кольцо 025-029-25-2-2 |
Загрузка ...
|
|
| 136 | Кольцо 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 137 | Кольцо 030-034-25-2-2 | Кольцо |
Загрузка ...
|
|
| 143 | Кольцо 048-052-25-2-4 | Кольцо |
Загрузка ...
|
|
| 144 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 145 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 146 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 147 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 148 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 150 | Шайба 16 | Шайба |
Загрузка ...
|
|
| 154 | Хомут | Хомут |
Загрузка ...
|
|
| 154 | Хомут | Хомут |
Загрузка ...
|
|
| 155 | Хомут | Хомут |
Загрузка ...
|
|
| 155 | Хомут | Хомут |
Загрузка ...
|
|
| 157 | Хомут | Хомут |
Загрузка ...
|
|
| 159 | P763529 | Фильтр |
Загрузка ...
|
|
| 160 | P163323 | Фильтр |
Загрузка ...
|
|
| 161 | RSV12SM-WD/610044 | Клапан |
Загрузка ...
|
|
| 162 | 2822-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 162 | PPV3.1320.703 | Корпус левый |
Загрузка ...
|
|
| 162 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| 163 | Муфта быстросоединяемая красная | Муфта быстросоединяемая красная |
Загрузка ...
|
|
| 164 | Муфта быстросоединяемая зеленая | Муфта быстросоединяемая зеленая |
Загрузка ...
|
|
| 166 | Муфта | Муфта |
Загрузка ...
|
|
| 167 | ФС-01 | Фильтр - сапун ФС-01 |
Загрузка ...
|
|
| 168 | ZMS23-LS EHS | Интегральный блок |
Загрузка ...
|
|
| 169 | 3522-4607.000-Б | Радиатор масляныйк |
Загрузка ...
|
|
| 170 | ДГС-МТ-01-12-01-К | Датчик-гидросигнализатор |
Загрузка ...
|
|
| 170 | ДУЖП-ДТ90-0-12-07 | Датчик |
Загрузка ...
|
|
| 171 | ДГС-ДД-12-01-А | Датчик-гидросигнализатор |
Загрузка ...
|
|
| 172 | РМ10 | Шайба |
Загрузка ...
|
|
| 173 | РМ12 | Шайба |
Загрузка ...
|
|
| 174 | РМ14 | Шайба |
Загрузка ...
|
|
| 175 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 176 | РМ22 | Шайба |
Загрузка ...
|
|
| 177 | РМ24 | Шайба |
Загрузка ...
|
|
| 178 | Рукав | Рукав всасывающий армированный |
Загрузка ...
|
|
| 178 | Рукав | Рукав всасывающий армированный |
Загрузка ...
|
|
| 178 | Рукав | Рукав всасывающий армированный |
Загрузка ...
|
|
| 179 | Защита | Защита |
Загрузка ...
|
|
| 179 | Защита | Защита |
Загрузка ...
|
|
| 179 | Защита | Защита |
Загрузка ...
|
|
| 180 | Защита | Защита |
Загрузка ...
|
|
| 180 | Защита | Защита |
Загрузка ...
|
|
| 180 | Защита | Защита |
Загрузка ...
|
|
| 181 | Защита | Защита |
Загрузка ...
|
|
| 181 | Защита | Защита |
Загрузка ...
|
|
| 181 | Защита | Защита |
Загрузка ...
|
|
| 182 | Защита | Защита |
Загрузка ...
|
|
| 182 | Защита | Защита |
Загрузка ...
|
|
| 182 | Защита | Защита |
Загрузка ...
|
|
| 183 | Защита | Защита |
Загрузка ...
|
|
| 183 | Защита | Защита |
Загрузка ...
|
|
| 183 | Защита | Защита |
Загрузка ...
|
|
| 184 | A10CNO63DFR1 | Насос |
Загрузка ...
|
|
| 184 | 52R-XWC12H702D-S3881 | Насос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
