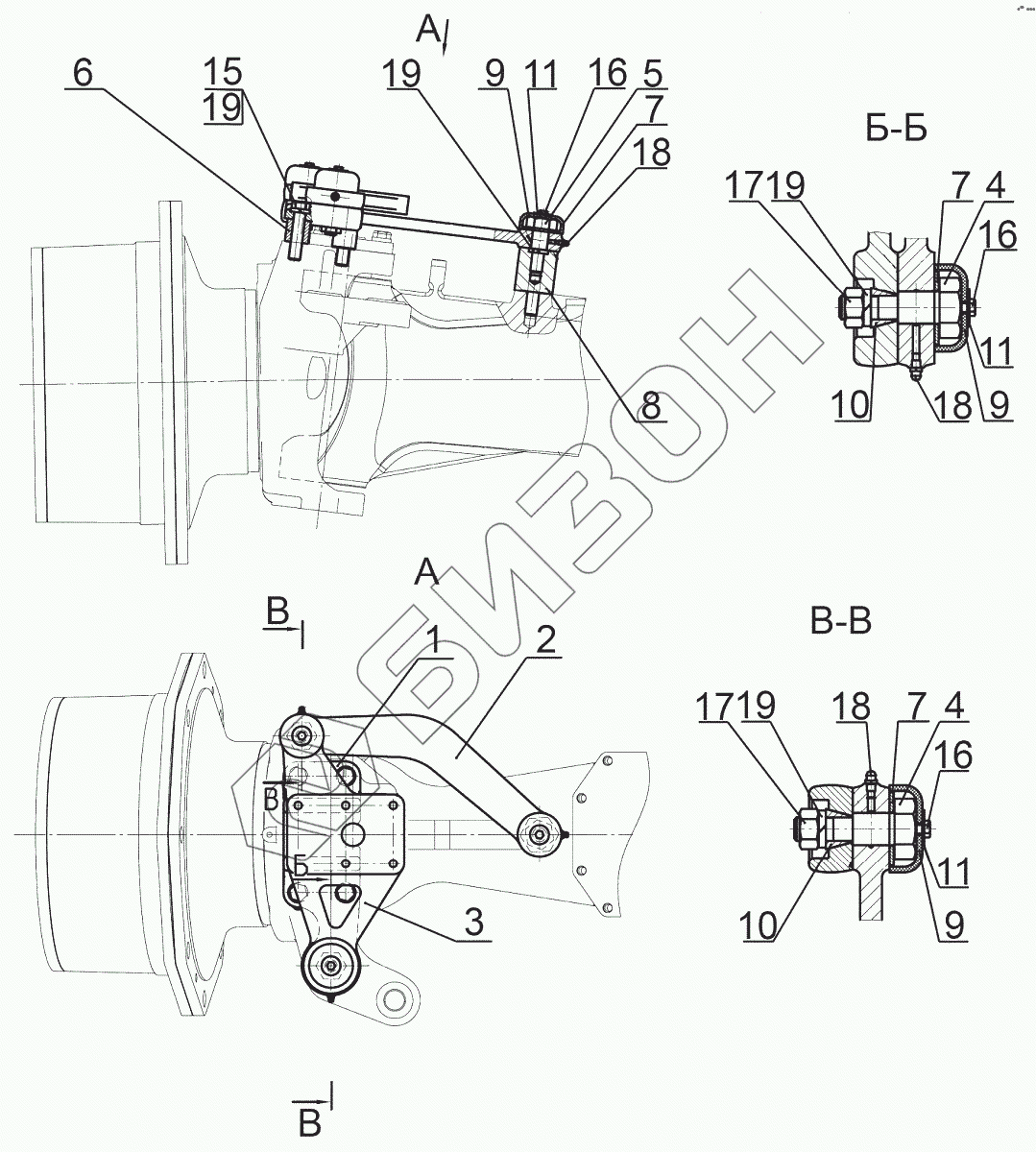

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Механизм поворота крыла

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
3520-8403050
3520-8403050
3520-8403050
1
2
3
4
4
5
6
7
7
7
8
9
9
9
10
10
11
11
11
15
16
16
16
17
17
18
18
18
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
3520-8403050 3520-8403050 Механизм поворота крыла
Загрузка ...
1 3520-8403055 Рычаг
Загрузка ...
2 3520-8403057 Рычаг
Загрузка ...
3 3520-8403058 Рычаг
Загрузка ...
4 3520-8403059 Ось
Загрузка ...
5 3520-8403059-01 Ось
Загрузка ...
6 3520-8403062 Втулка
Загрузка ...
7 3520-8403064 Шайба
Загрузка ...
8 3520-8403066 Опора
Загрузка ...
9 3520-8403071 Чехол
Загрузка ...
10 1520-2308077 Втулка
Загрузка ...
11 2522-6105021 Шайба
Загрузка ...
15 Болт М16-6дх70.88.35.019 Болт
Загрузка ...
16 Болт М6-6дх14.88.35.019 Болт
Загрузка ...
17 Гайка М16-6Н.6.019 Гайка
Загрузка ...
18 Масленка 1.1.Ц9.хр Масленка
Загрузка ...
19 Шайба 16 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
