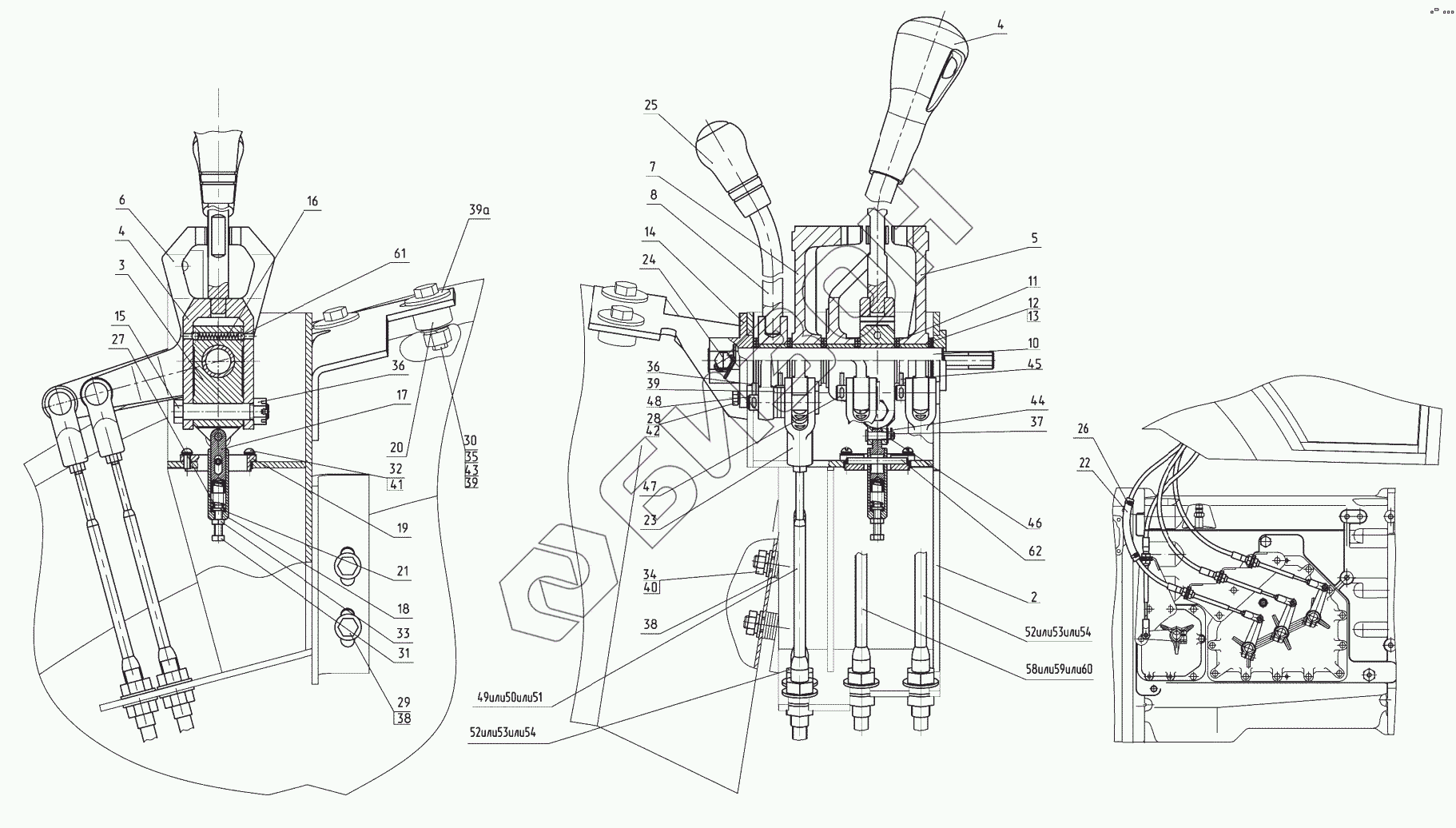

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Механизм управления
2
3
4
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
39
39а
40
41
42
43
44
45
46
47
48
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1702010 | 3522-1702010 | Механизм управления |
Загрузка ...
|
|
| 1 | 2522-1702100-01 | Рычаг |
Загрузка ...
|
|
| 2 | 2522-1702105 | Корпус |
Загрузка ...
|
|
| 3 | 2522-1702110 | Ступица |
Загрузка ...
|
|
| 4 | 3761.040.5 | Рычаг ЦИКС.468314.003 |
Загрузка ...
|
|
| 5 | 2522-1702120 | Рычаг |
Загрузка ...
|
|
| 6 | 2522-1702130 | Рычаг |
Загрузка ...
|
|
| 7 | 2522-1702140 | Рычаг |
Загрузка ...
|
|
| 8 | 2522-1702150 | Рычаг |
Загрузка ...
|
|
| 9 | 2522-1702160 | Толкатель |
Загрузка ...
|
|
| 10 | 2522-1702101 | Ось |
Загрузка ...
|
|
| 11 | 2522-1702102 | Шайба |
Загрузка ...
|
|
| 12 | 2522-1702103 | Шайба |
Загрузка ...
|
|
| 13 | 2522-1702103-01 | Шайба |
Загрузка ...
|
|
| 14 | 2522-1702104 | Втулка |
Загрузка ...
|
|
| 15 | 2522-1702108 | Болт |
Загрузка ...
|
|
| 16 | 2522-1702112А | Пружина |
Загрузка ...
|
|
| 17 | 2522-1702161 | Толкатель |
Загрузка ...
|
|
| 18 | 2522-1702162 | Корпус |
Загрузка ...
|
|
| 19 | 2522-1702163 | Опора толкателя |
Загрузка ...
|
|
| 20 | 2522-1702164 | Втулка |
Загрузка ...
|
|
| 21 | 2522-1702166 | Шайба |
Загрузка ...
|
|
| 22 | 2522-1702171 | Чехол |
Загрузка ...
|
|
| 23 | 3022-1702069 | Вилка |
Загрузка ...
|
|
| 24 | 220-1702061 | Болт |
Загрузка ...
|
|
| 25 | А15.05.010 | Рукоятка |
Загрузка ...
|
|
| 26 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 27 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 28 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | Болт М10-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | Болт М12-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | Болт М6-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | Винт В М5-6дх12.58.019 | Винт |
Загрузка ...
|
|
| 33 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 34 | Гайка М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 35 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | Гайка М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 37 | Шайба С6.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 38 | Шайба С10.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 39 | Шайба С12.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 39а | Шайба С12.01.019 | Шайба |
Загрузка ...
|
|
| 40 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 41 | Шайба 5Т | Шайба 5Т |
Загрузка ...
|
|
| 42 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 43 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 44 | Шплинт 1.6х12.019 | Шплинт |
Загрузка ...
|
|
| 45 | Шплинт 3.2х12.019 | Шплинт |
Загрузка ...
|
|
| 46 | Палец 6х22 | Палец |
Загрузка ...
|
|
| 47 | Палец 12х32 | Палец 12х32 |
Загрузка ...
|
|
| 48 | Палец 12х55 | Палец |
Загрузка ...
|
|
| 49 | 23.558.1.1.3.00-59 | Трос дистанционного управления |
Загрузка ...
|
|
| 50 | 100.М6322.01050 | Трос дистанционного управления |
Загрузка ...
|
|
| 51 | 172-М-ТТ-75-1050 | Трос дистанционного управления |
Загрузка ...
|
|
| 52 | 23.558.1.1.3.00-61 | Трос дистанционного управления |
Загрузка ...
|
|
| 53 | 100.М6322.01200 | Трос дистанционного управления |
Загрузка ...
|
|
| 54 | 172-М-ТТ-75-1200 | Трос дистанционного управления |
Загрузка ...
|
|
| 58 | 23.558.1.1.3.00-36 | Трос дистанционного управления |
Загрузка ...
|
|
| 59 | 100.М6322.01300 | Трос дистанционного управления |
Загрузка ...
|
|
| 60 | 172-М-ТТ-75-1300 | Трос дистанционного управления |
Загрузка ...
|
|
| 61 | Шарик 5.556-60 | Шарик |
Загрузка ...
|
|
| 62 | Ролик 5х44,8 | Ролик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
