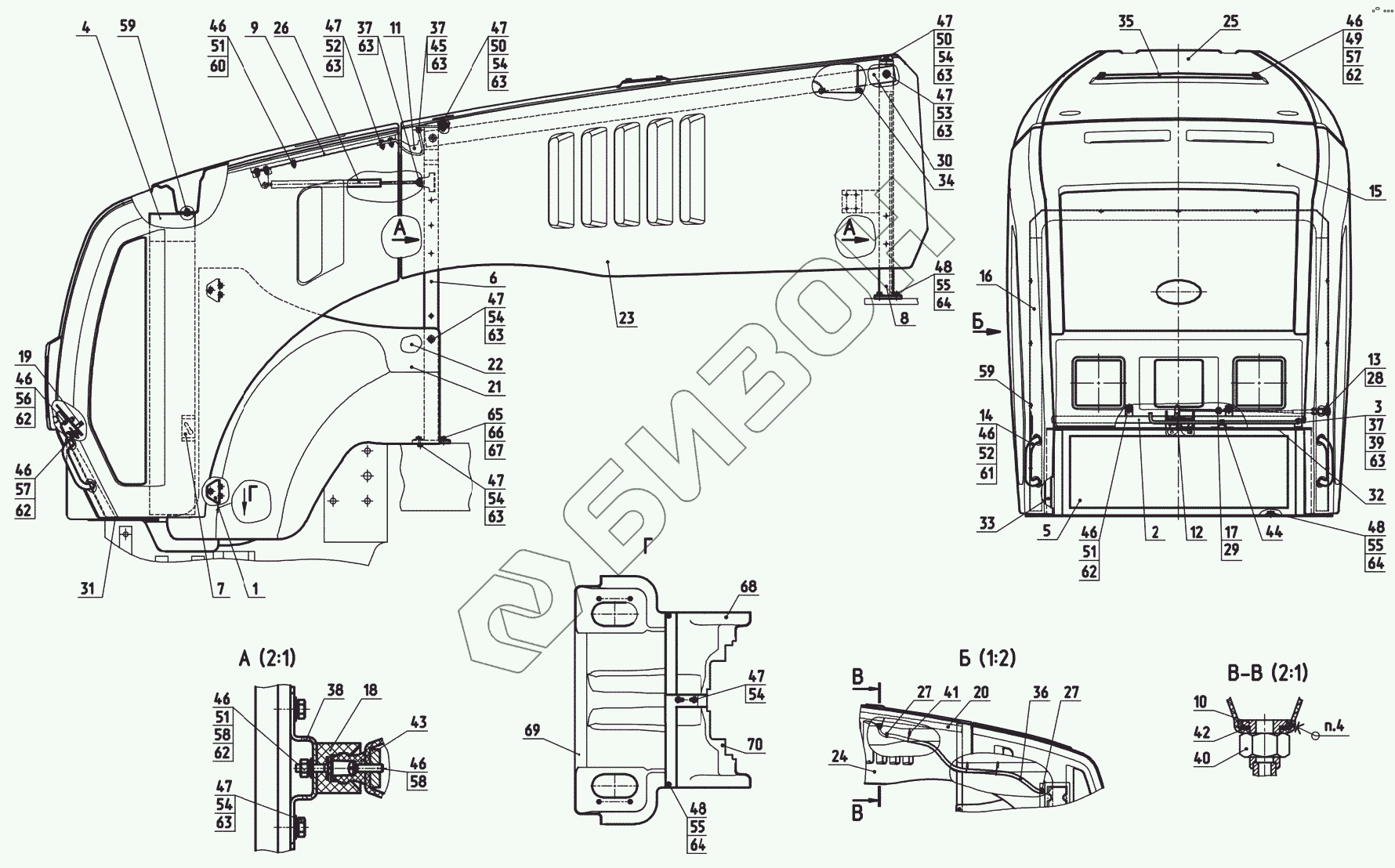

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Облицовка
3522-8400005-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
46
46
46
46
46
46
46
47
47
47
47
47
47
47
47
47
48
48
48
49
50
50
51
51
51
52
52
53
54
54
54
54
54
54
55
55
55
56
57
57
58
58
59
59
60
61
62
62
62
62
62
63
63
63
63
63
63
63
63
63
63
64
64
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-8400005-01 | 3522-8400005-01 | Облицовка |
Загрузка ...
|
|
| 1 | 3522-8400050 | Кронштейн |
Загрузка ...
|
|
| 2 | 3522-8400045-Б | Дуга |
Загрузка ...
|
|
| 3 | 3522-8400070 | Тяга |
Загрузка ...
|
|
| 4 | 3522-8402230 | Кронштейн |
Загрузка ...
|
|
| 5 | 3522-8402040-В-01 | Рама |
Загрузка ...
|
|
| 6 | 3522-8402060-Б | Рамка |
Загрузка ...
|
|
| 7 | 3522-8402235 | Кронштейн |
Загрузка ...
|
|
| 8 | 3522-8402070 | Опора |
Загрузка ...
|
|
| 9 | 3522-8402240 | Каркас |
Загрузка ...
|
|
| 10 | 3522-8402115 | Штуцер |
Загрузка ...
|
|
| 11 | 3522-8402445 | Петля |
Загрузка ...
|
|
| 12 | 80-8402410 | Замок |
Загрузка ...
|
|
| 13 | 822-8400080-01 | Трос управления |
Загрузка ...
|
|
| 14 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 15 | 3522-8400015 | Маска |
Загрузка ...
|
|
| 16 | 3522-8402237-01 | Кронштейн |
Загрузка ...
|
|
| 17 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 18 | 85-8402070 | Обойма |
Загрузка ...
|
|
| 19 | 921.3-8402095 | Фиксатор |
Загрузка ...
|
|
| 20 | 3522-8400086-01 | Стяжка |
Загрузка ...
|
|
| 21 | 3522-8400051 | Кожух 3522-8400051 |
Загрузка ...
|
|
| 22 | 3522-8400051-01 | Кожух 3522-8400051-01 |
Загрузка ...
|
|
| 23 | 3522-8402020 | Боковина 3522-8402020 |
Загрузка ...
|
|
| 24 | 3522-8402020-01 | Боковина 3522-8402020-01 |
Загрузка ...
|
|
| 25 | 3522-8402110 | Панель 3522-8402110 |
Загрузка ...
|
|
| 26 | 11.5.6308010 | Пружина газовая |
Загрузка ...
|
|
| 27 | Хомут | Хомут |
Загрузка ...
|
|
| 27 | Хомут | Хомут |
Загрузка ...
|
|
| 28 | 913047 | Гайка |
Загрузка ...
|
|
| 29 | 912051 | Винт |
Загрузка ...
|
|
| 30 | 3522-8400086 | Стяжка |
Загрузка ...
|
|
| 31 | 804713 | Уплотнитель |
Загрузка ...
|
|
| 32 | 804713 | Уплотнитель |
Загрузка ...
|
|
| 33 | 804713 | Уплотнитель |
Загрузка ...
|
|
| 34 | 804713 | Уплотнитель |
Загрузка ...
|
|
| 35 | 3522-8401114 | Решетка |
Загрузка ...
|
|
| 36 | 3522-8402118 | Водоотвод |
Загрузка ...
|
|
| 37 | Шплинт 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 38 | 2523-8400018 | Опора |
Загрузка ...
|
|
| 39 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 40 | 80-3003013 | Контргайка |
Загрузка ...
|
|
| 41 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 42 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 43 | 85-8402071 | Фиксатор |
Загрузка ...
|
|
| 44 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 45 | 923-8400031 | Ось |
Загрузка ...
|
|
| 46 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 47 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 48 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 49 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 50 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 51 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 52 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 53 | Болт М8-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | Болт М6-6дх20.58.35.019 | Болт |
Загрузка ...
|
|
| 58 | Винт В.М6-6дх20.58.019 | Винт |
Загрузка ...
|
|
| 59 | Винт В.М8-6дх25.58.019 | Винт |
Загрузка ...
|
|
| 60 | Шайба С 6.01.019 | Шайба |
Загрузка ...
|
|
| 61 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 62 | Шайба С 6.01.019 | Шайба |
Загрузка ...
|
|
| 63 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 64 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 65 | Болт М12-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | Шайба С 12.01.019 | Шайба |
Загрузка ...
|
|
| 67 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 68 | 3522-8400030 | Поддон |
Загрузка ...
|
|
| 69 | 3522-8400032 | Поддон |
Загрузка ...
|
|
| 70 | 3522-8400033 | Поддон |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
