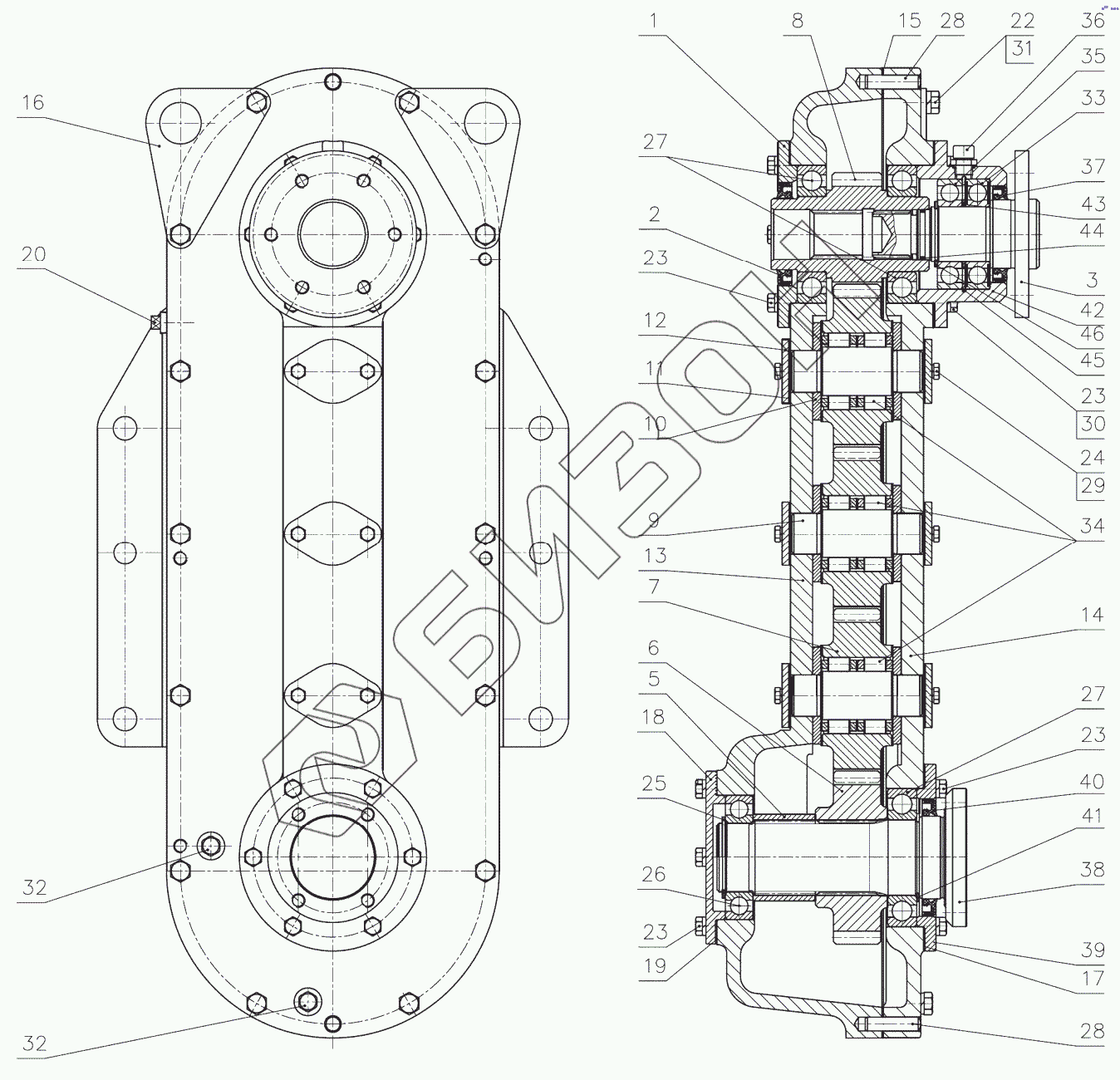

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Передний ВОМ
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
23
23
23
24
25
26
27
27
28
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3520-4209010 | 3520-4209010 | Редуктор |
Загрузка ...
|
|
| 1 | 3520-4209009 | Крышка |
Загрузка ...
|
|
| 2 | Манжета 2.2-52x75-1 | Манжета |
Загрузка ...
|
|
| 3 | 3520-4209007 | Вал |
Загрузка ...
|
|
| 5 | 3520-4209001 | Втулка |
Загрузка ...
|
|
| 6 | 3520-4209002 | Шестерня |
Загрузка ...
|
|
| 7 | 3520-4209003 | Шестерня |
Загрузка ...
|
|
| 8 | 3520-4209004 | Вал |
Загрузка ...
|
|
| 9 | 3520-4209006 | Вал |
Загрузка ...
|
|
| 10 | 3520-4209011 | Шайба |
Загрузка ...
|
|
| 11 | 3520-4209012 | Прокладка |
Загрузка ...
|
|
| 12 | 3520-4209013 | Крышка |
Загрузка ...
|
|
| 13 | 3520-4209014 | Корпус |
Загрузка ...
|
|
| 14 | 3520-4209016 | Крышка |
Загрузка ...
|
|
| 15 | 3520-4209017 | Прокладка |
Загрузка ...
|
|
| 16 | 3520-4209018 | Ухо |
Загрузка ...
|
|
| 17 | 2522-4209033 | Прокладка |
Загрузка ...
|
|
| 18 | 2822-4209038 | Крышка |
Загрузка ...
|
|
| 19 | 2822-4209039 | Прокладка |
Загрузка ...
|
|
| 20 | ПК КГ 3/8" | Пробка |
Загрузка ...
|
|
| 22 | Болт М10-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Болт М6-6дх14.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | Кольцо 2С50 | Кольцо |
Загрузка ...
|
|
| 26 | 210 АУШ1 | Подшипник |
Загрузка ...
|
|
| 27 | 211 АУШ1 | Подшипник |
Загрузка ...
|
|
| 28 | Штифт 10х40 | Штифт |
Загрузка ...
|
|
| 29 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 30 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 31 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 32 | Пробка | Пробка |
Загрузка ...
|
|
| 33 | 208А | Подшипник |
Загрузка ...
|
|
| 34 | 822707Д | Подшипник |
Загрузка ...
|
|
| 35 | 180208 | Подшипник |
Загрузка ...
|
|
| 36 | MINTOR TSS0G-1/8" | Сапун |
Загрузка ...
|
|
| 37 | Манжета 2.2-52х75-1 | Манжета |
Загрузка ...
|
|
| 38 | 2522-4209037 | Вал |
Загрузка ...
|
|
| 39 | 2522-4209038 | Крышка |
Загрузка ...
|
|
| 40 | Манжета 2.2-60х85-1 | Манжета |
Загрузка ...
|
|
| 41 | Кольцо 2С55 | Кольцо |
Загрузка ...
|
|
| 42 | 3520-4209008 | Крышка |
Загрузка ...
|
|
| 43 | 1525-2302106 | Шайба |
Загрузка ...
|
|
| 44 | Кольцо 032-036-25-2-4 | Кольцо |
Загрузка ...
|
|
| 45 | Кольцо 2С80 | Кольцо |
Загрузка ...
|
|
| 46 | Кольцо С40 | Кольцо |
Загрузка ...
|
