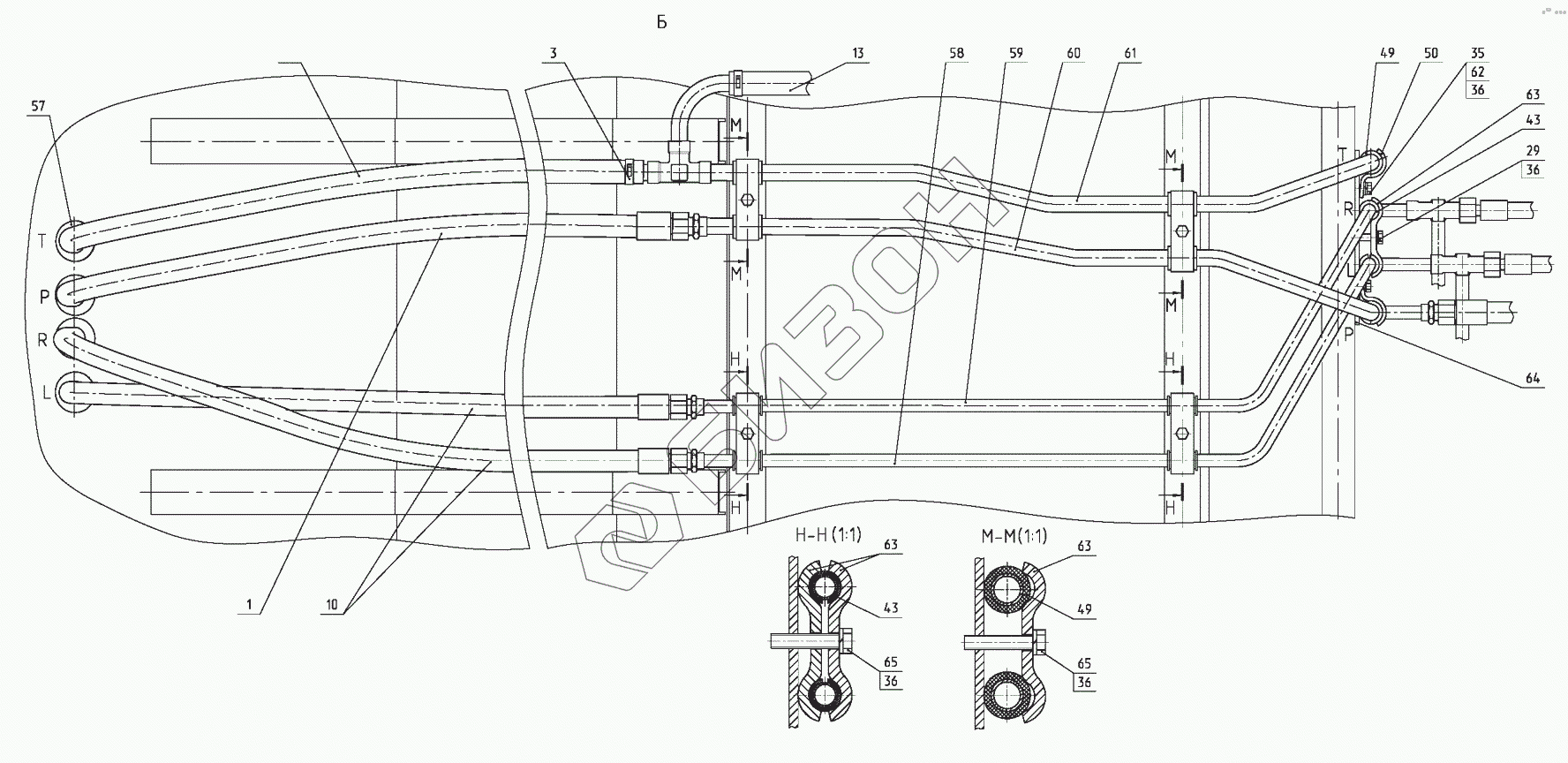

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Управление рулевое
1
3
10
13
29
35
36
36
36
36
43
43
49
49
50
57
58
59
60
61
62
63
63
63
64
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р3522-3400010-А | Р3522-3400010-А | Управление рулевое |
Загрузка ...
|
|
| 1 | 4600.146 | Рукав высокого давления |
Загрузка ...
|
|
| 2 | 952-3407014-07 | Шланг |
Загрузка ...
|
|
| 3 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 4 | 923-3407080 | Маслопровод |
Загрузка ...
|
|
| 5 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 6 | 85-3407105-03 | Болт |
Загрузка ...
|
|
| 7 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 8 | 941158 | Кольцо |
Загрузка ...
|
|
| 9 | 3022ДВ-3407124 | Штуцер |
Загрузка ...
|
|
| 10 | 4600.004 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 3022В-3407200 | Угольник |
Загрузка ...
|
|
| 12 | 40-4607051 | Болт |
Загрузка ...
|
|
| 13 | 952-3407014-05 | Шланг |
Загрузка ...
|
|
| 14 | 952-3407014-09 | Шланг |
Загрузка ...
|
|
| 15 | 3522-3407150 | Маслопровод |
Загрузка ...
|
|
| 16 | 3022В-3407170 | Маслопровод |
Загрузка ...
|
|
| 17 | 85-3407105-04 | Болт |
Загрузка ...
|
|
| 18 | 85-3407105 | Болт |
Загрузка ...
|
|
| 19 | 3522-3407140 | Маслопровод |
Загрузка ...
|
|
| 20 | 4600.155 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | 4600.131 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | 1221-3407140-Б | Клапан |
Загрузка ...
|
|
| 23 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 24 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 25 | Р3022-4607201 | Шланг 25х35 |
Загрузка ...
|
|
| 26 | 3522-3407025 | Маслопровод |
Загрузка ...
|
|
| 27 | 5000.04 | Хомут |
Загрузка ...
|
|
| 28 | 3522-3407035 | Маслопровод |
Загрузка ...
|
|
| 29 | 911016 | Болт |
Загрузка ...
|
|
| 30 | 916007 4598166045 | Шайба |
Загрузка ...
|
|
| 31 | 6941110 | Кольцо |
Загрузка ...
|
|
| 32 | 941147 | Кольцо |
Загрузка ...
|
|
| 33 | 911014 | Болт |
Загрузка ...
|
|
| 34 | 3522-3407101 | Кронштейн |
Загрузка ...
|
|
| 35 | 911031 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 36 | 916009 4598166046 | Шайба |
Загрузка ...
|
|
| 37 | 3522-3407050-Б | Маслопровод |
Загрузка ...
|
|
| 38 | 911101 | Болт |
Загрузка ...
|
|
| 39 | 916015 4598166068 | Шайба |
Загрузка ...
|
|
| 40 | 3522-3407040-Б | Маслопровод |
Загрузка ...
|
|
| 41 | 622-3407012 | Кронштейн |
Загрузка ...
|
|
| 42 | 70-3407146 | Планка |
Загрузка ...
|
|
| 43 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 44 | 911035 | Болт |
Загрузка ...
|
|
| 45 | 70-3407144 | Планка |
Загрузка ...
|
|
| 46 | 911036 | Болт |
Загрузка ...
|
|
| 47 | 916011 4598166067 | Шайба |
Загрузка ...
|
|
| 48 | 911063 | Болт |
Загрузка ...
|
|
| 49 | 3022ДВ-3407127 | Втулка |
Загрузка ...
|
|
| 50 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 51 | 2822ДЦ-3407011-Б | Кронштейн |
Загрузка ...
|
|
| 52 | 4600.140 | Рукав высокого давления |
Загрузка ...
|
|
| 53 | 911006 | Болт |
Загрузка ...
|
|
| 54 | 3022ДВ-3407123 | Штуцер |
Загрузка ...
|
|
| 55 | 1221В-3407150-А | Кран |
Загрузка ...
|
|
| 56 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 57 | 80-3723048 | Втулка |
Загрузка ...
|
|
| 58 | 3522-3407180 | Маслопровод |
Загрузка ...
|
|
| 59 | 3522-3407180-01 | Маслопровод |
Загрузка ...
|
|
| 60 | 3022В-3407190 | Маслопровод |
Загрузка ...
|
|
| 61 | 3522-3407160 | Маслопровод |
Загрузка ...
|
|
| 62 | 916053 | Шайба С 8.01.019 |
Загрузка ...
|
|
| 63 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 64 | 3022В-3407111 | Кронштейн |
Загрузка ...
|
|
| 65 | 911038 | Болт |
Загрузка ...
|
|
| 66 | Ц63-3405115-А-03 | Гидроцилиндр |
Загрузка ...
|
|
| 67 | 4600.102 | Рукав высокого давления |
Загрузка ...
|
|
| 68 | 4600.105 | Рукав высокого давления |
Загрузка ...
|
|
| 69 | Ф80-3407301 | Болт |
Загрузка ...
|
|
| 70 | 4600.19 | Шайба РМ3/8 |
Загрузка ...
|
|
| 71 | 2522-3407080 | Маслопровод |
Загрузка ...
|
|
| 72 | 5000.08 | Хомут с червячной резьбой 70-90 |
Загрузка ...
|
|
| 73 | Ф80-3407201 | Болт |
Загрузка ...
|
|
| 74 | 1221-3407010-Б-01 | Тройник |
Загрузка ...
|
|
| 75 | 102-3405112-01 | Палец |
Загрузка ...
|
|
| 76 | 2022-3407202-А | Угольник поворотный |
Загрузка ...
|
|
| 77 | 3522-3407070 | Маслопровод |
Загрузка ...
|
|
| 78 | 917123 | Шплинт |
Загрузка ...
|
|
| 79 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 80 | 2522-3405112 | Палец |
Загрузка ...
|
|
| 81 | 916073 | Шайба |
Загрузка ...
|
|
| 82 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 83 | 913079 | Гайка |
Загрузка ...
|
|
| 84 | 915500 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
