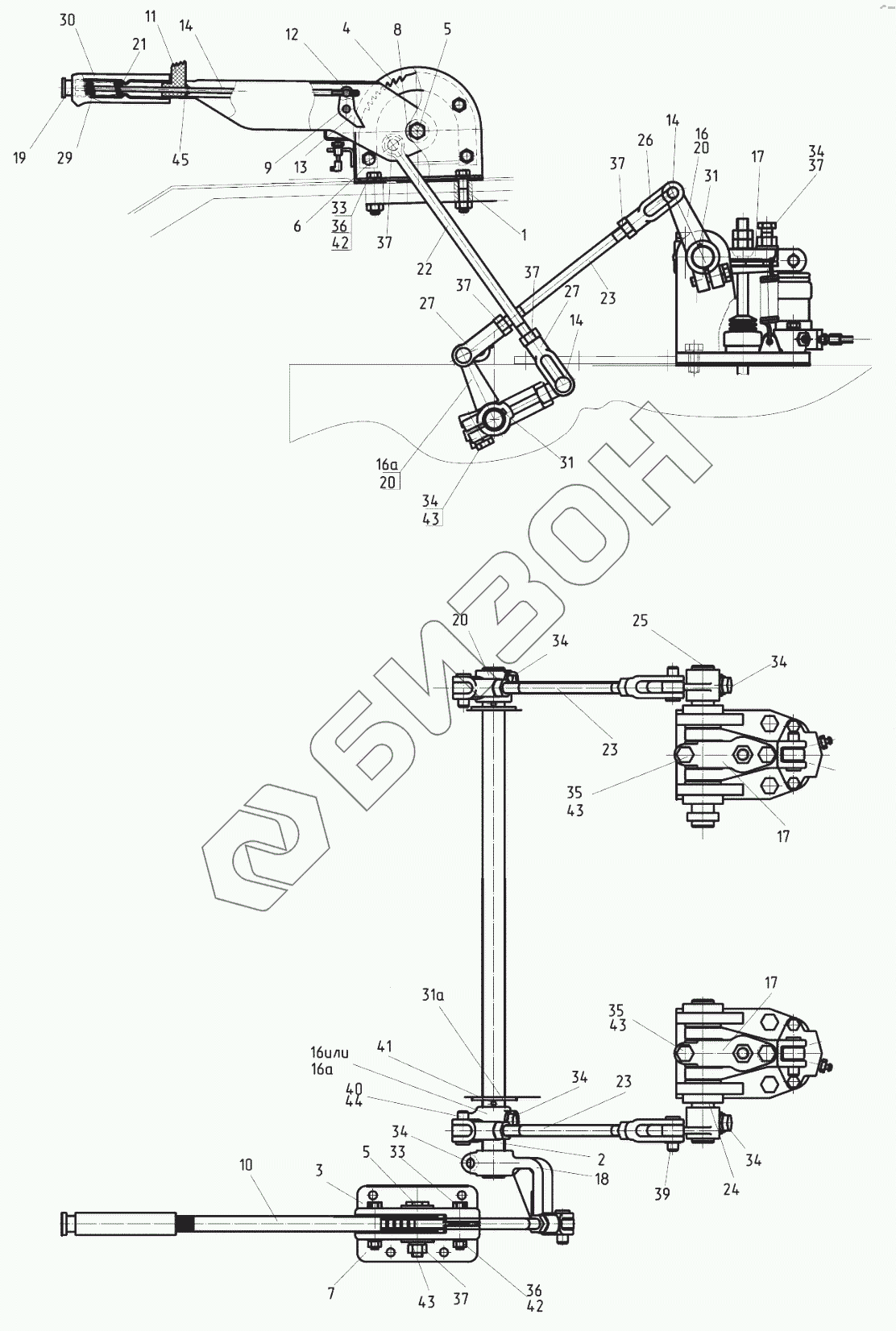

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Управление стояночным тормозом
2522-3507010-02
2522-3507010-02
2522-3507015-04
2522-3507015-04
2522-3507055
2522-3507055
2522-3507140-02
2522-3507140-02
2522-3507160
2522-3507160
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
16
16
16а
16а
17
17
17
18
19
20
20
20
21
22
23
23
23
24
25
26
27
27
29
30
31
31
31а
33
33
34
34
34
34
34
34
34
35
35
36
36
37
37
37
37
37
37
39
40
41
42
42
43
43
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-3507010-02 | 2522-3507010-02 | Управление стояночным тормозом |
Загрузка ...
|
|
| 2522-3507015-04 | 2522-3507015-04 | Механизм вытяжной |
Загрузка ...
|
|
| 2522-3507055 | 2522-3507055 | Фиксатор |
Загрузка ...
|
|
| 2522-3507140-02 | 2522-3507140-02 | Тяга |
Загрузка ...
|
|
| 2522-3507160 | 2522-3507160 | Тяга |
Загрузка ...
|
|
| 1 | 2522-3507011 | Втулка |
Загрузка ...
|
|
| 2 | 2522В-3507014 | Вал тормозов |
Загрузка ...
|
|
| 3 | 2522-3507016 | Кронштейн правый |
Загрузка ...
|
|
| 4 | 2522-3507017 | Сектор |
Загрузка ...
|
|
| 5 | 2522-3507018 | Ось |
Загрузка ...
|
|
| 6 | 2522-3507019 | Втулка |
Загрузка ...
|
|
| 7 | 2522-3507025 | Кронштейн |
Загрузка ...
|
|
| 8 | 2522-3507028 | Втулка . |
Загрузка ...
|
|
| 9 | 2522-3507029 | Ось защелки |
Загрузка ...
|
|
| 10 | 2522-3507030 | Рычаг |
Загрузка ...
|
|
| 11 | 2522-3507031 | Кнопка |
Загрузка ...
|
|
| 12 | 2522-3507032 | Муфта |
Загрузка ...
|
|
| 13 | 2522-3507034 | Защелка |
Загрузка ...
|
|
| 14 | 2522-3507036 | Тяга |
Загрузка ...
|
|
| 15 | 2522-3507037 | Папец |
Загрузка ...
|
|
| 16 | 2522-3507045 | Рычаг левый |
Загрузка ...
|
|
| 16а | 2522В-3503060 | Рычаг |
Загрузка ...
|
|
| 17 | 2522-3507048 | Рычаг |
Загрузка ...
|
|
| 18 | 2522-3507050 | Рычаг |
Загрузка ...
|
|
| 19 | 2522-3507080 | Кнопка |
Загрузка ...
|
|
| 20 | 2522-3507090 | Рычаг правый |
Загрузка ...
|
|
| 21 | 2522-3507111 | Шайба |
Загрузка ...
|
|
| 22 | 2522-3507141-01 | Тяга |
Загрузка ...
|
|
| 23 | 2522-3507161 | Тяга |
Загрузка ...
|
|
| 24 | 3520-3507265 | Валик левый |
Загрузка ...
|
|
| 25 | 2522-3507265 | Валик правый |
Загрузка ...
|
|
| 26 | 80В-3503551 | Вилка |
Загрузка ...
|
|
| 27 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 28 | 50-1601218-01 | Шпонка круглая |
Загрузка ...
|
|
| 29 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 30 | А13.19.001-А | Рукоятка |
Загрузка ...
|
|
| 31 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 31а | 50-3503071 | Шайба |
Загрузка ...
|
|
| 32 | Болт М8-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | Болт М8-6дх50.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | Болт М12-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | Болт М12-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 37 | Гайка М12х1,25.6Н.04.019 | Гайка |
Загрузка ...
|
|
| 39 | Шайба С12.01.019 | Шайба |
Загрузка ...
|
|
| 40 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 41 | Шплинт 5х36.019 | Шплинт 5х36.019 |
Загрузка ...
|
|
| 42 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 43 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 44 | Палец 12х32 | Палец 12х32 |
Загрузка ...
|
|
| 45 | Шайба С5.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
