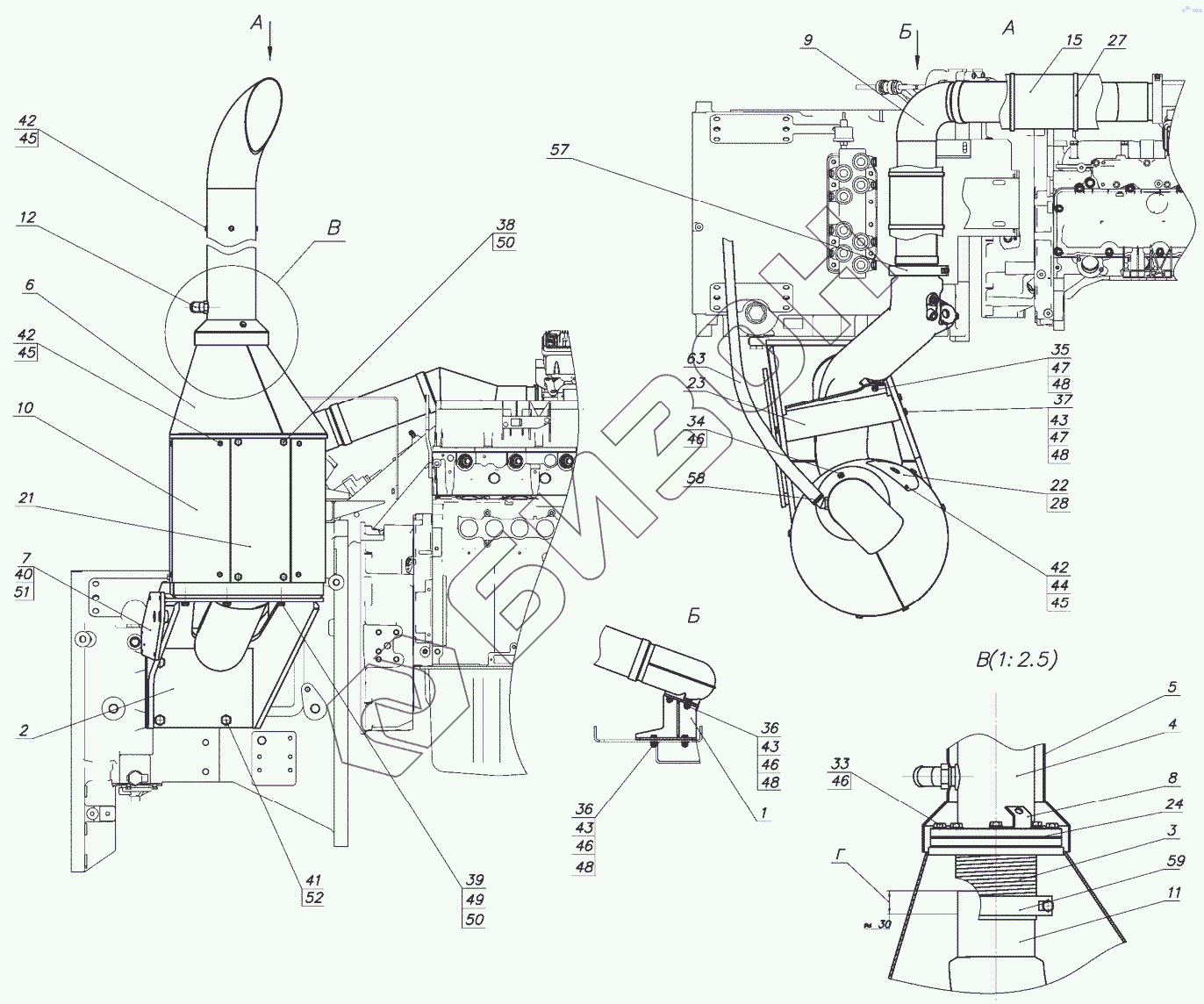

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка глушителя
1
2
3
4
5
6
7
8
9
10
11
12
15
21
22
23
24
27
28
33
34
35
36
36
37
38
39
40
41
42
42
42
43
43
43
44
45
45
45
46
46
46
46
47
47
48
48
48
48
49
50
50
51
52
57
58
59
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522.5-1205005 | 3522.5-1205005 | Установка глушителя |
Загрузка ...
|
|
| 1 | 3522.5-1205060 | Кронштейн |
Загрузка ...
|
|
| 2 | 3522.5-1205090 | Кронштейн |
Загрузка ...
|
|
| 3 | 3522.5-1205115 | Патрубок |
Загрузка ...
|
|
| 4 | 3522.5-1205140 | Трубка центральная |
Загрузка ...
|
|
| 5 | 3522.5-1205150 | Трубка выпускная |
Загрузка ...
|
|
| 6 | 3522.5-1205190 | Переход конусный |
Загрузка ...
|
|
| 7 | 3522.5-1205200 | Кронштейн |
Загрузка ...
|
|
| 8 | 3522.5-1205255 | Кронштейн |
Загрузка ...
|
|
| 9 | 3522.5-1205600-Б | Патрубок |
Загрузка ...
|
|
| 10 | 3522.5-1205700 | Ограждение |
Загрузка ...
|
|
| 11 | 3522.5-1205800 | БлокБСН |
Загрузка ...
|
|
| 12 | 3522.5-1205900 | Штуцер |
Загрузка ...
|
|
| 15 | 2822-1205009 | Рукав |
Загрузка ...
|
|
| 21 | 3522.5-1205001 | Стойка |
Загрузка ...
|
|
| 22 | 3522.5-1205002 | Крышка |
Загрузка ...
|
|
| 23 | 3522.5-1205004 | Кронштейн |
Загрузка ...
|
|
| 24 | 3522.5-1205008 | Прокладка |
Загрузка ...
|
|
| 27 | 3022-1205013 | Хомут |
Загрузка ...
|
|
| 28 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 33 | Болт М8-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | Болт М8-6дх20.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | Болт М8-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | Болт М10-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | Болт М12-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | Болт М16-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | Болт М6-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | Гайка М8-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 44 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 45 | Шайба С.6.01.019 | Шайба |
Загрузка ...
|
|
| 46 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 47 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 49 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 50 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 51 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 52 | Шайба 16 | Шайба |
Загрузка ...
|
|
| 57 | Хомут | Хомут |
Загрузка ...
|
|
| 58 | Хомут | Хомут |
Загрузка ...
|
|
| 59 | Хомут | Хомут |
Загрузка ...
|
|
| 63 | Рукав 25х35,0-1,6 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
